Festo pune la dispoziţia partenerilor săi soluţii de manipulare cu sisteme mecatronice având un design extrem simplu, cu componente standard uşor configurabile şi programabile sub formă de tripod care face mişcări 3D cu dinamică şi precizie mare.
De 3 ori mai rapid
Construcţia mecanică extrem de rigidă şi masa mică de mişcare fac ca acest sistem cu cinematică paralelă şi axe gantry dispuse piramidal să aibă o viteza comparabilă cu sistemele carteziene şi îi oferă unităţii o acurateţe remarcabilă de poziţionare şi urmărire traiectorie.
Sarcini simplificate
Simplificăm sarcinile complicate prin utilizarea componentelor standard şi a software-ului de configurare FCT pentru o uşoară programare şi punere în funcţiune. Alternativ, beneficiarul poate folosi panoul operator CSA pentru elaborarea programelor de traiectorie, cu integrarea detecţiei automate a desprinderii tijelor.
Totul de la o singură sursă
Toate componentele, de la piese mecanice şi unitatea frontală până la cabinetul de comandă, sunt furnizate de Festo şi perfect compatibile. Pentru beneficiar, acest lucru înseamnă că trebuie să contacteze doar o singură companie pentru furnizarea tuturor componentelor din sistem. Suplimentar, tripodul este livrabil în patru dimensiuni standard, cu dimensiuni speciale la cererea beneficiarului.

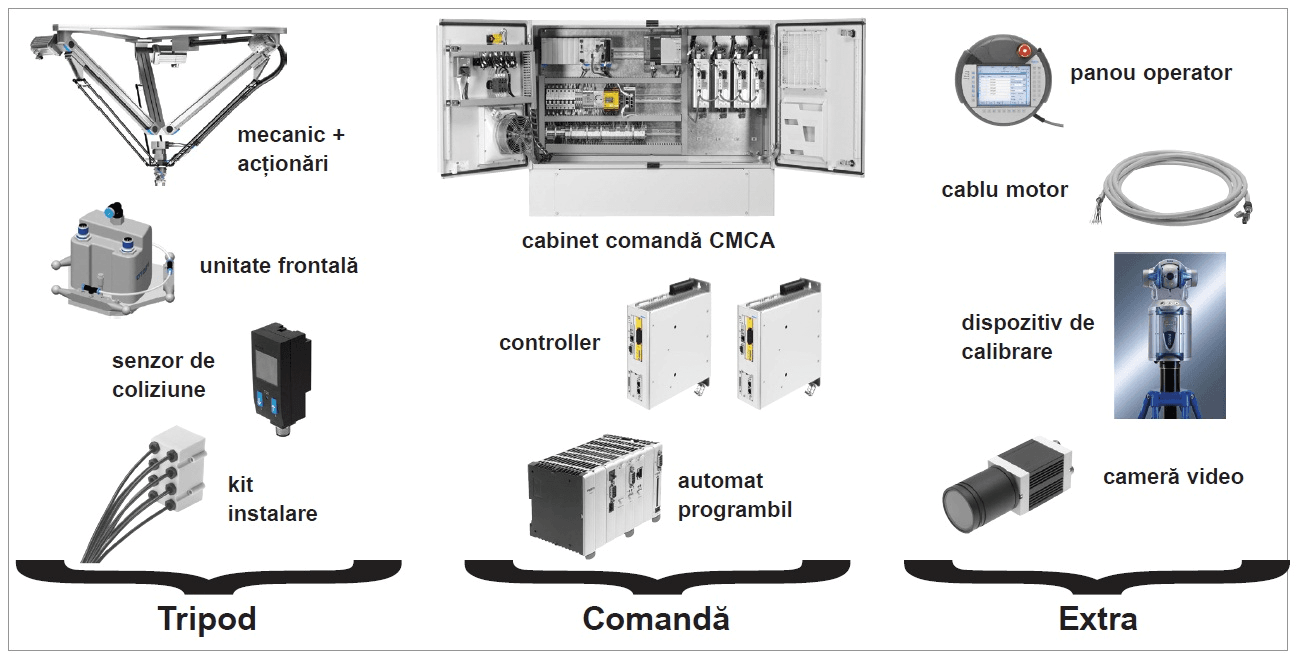

Structură sistem
Cu caracteristici tehnice superioare, acţionările tridimensionale Festo răspund unui număr variat de cerinţe ale beneficiarilor, printre care:
- Soluţii de sistem cu
- Mecanism cinematic
- Acţionări electrice cu controller
- Tehnologie de securitate integrată (Safety)
- Integrarea sistemelor video
- Sistem cu înaltă siguranţă în funcţionare
- Integrarea detecţiei automate a desprinderii tijelor
- Performanţă ridicată cu privire la
- Numărul de cicluri
- Acurateţe de poziţionare şi urmărire a traiectoriei
- Spaţiu de lucru
- Forţe de presare
- Certificare FDA (Food&Drugs Administration) pentru utilizarea în industria alimentară
- Punere în funcţiune şi programare uşoară
- Răspuns rapid şi punctual în cazul necesarului de service
- Structura mecanică închisă (piramidală) – vibraţii scăzute şi traiectorie amortizată
- Spaţiu de lucru de până la 1250 mm
Această soluţie de acţionări electrice 3D, este ideală pentru aplicaţiile de prindere şi manipulare, sortare, sarcini de ambalare şi lipire din diferite industrii, printre care exemplificăm:
Industria auto
- Montarea senzorilor pe parbrizul autoturismelor
- Aplicaţia clientului
- Detectarea parbrizului unei maşini
- Apucarea unui senzor cu lipici şi aplicarea lui pe parbriz
- Pentru a se putea lipi, senzorul trebuie apăsat pe fereastra
- Cerinţele clientului
- Greutatea gripperului + a piesei: 3-4 kg
- Poziţionarea piesei cu 100-150N (1-2 secunde timp de presare)
- Acurateţe +/- 0,2 mm
- Forţă mare de presare
Industria de ambalaje

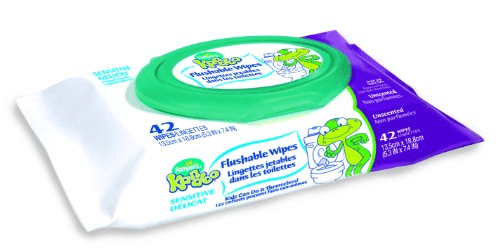

- Plasarea capacelor pe pachetele de şerveţele
- Aplicaţia clientului
- Apucarea capacului şi mutarea lui peste un dispozitiv de ungere cu lipici
- În paralel, pachetul trebuie să fie detectat pe conveior
- Capacul trebuie aşezat pe pachet
- Cerinţele clientului
- > 70 pachet pe minut
- Acurateţe mare

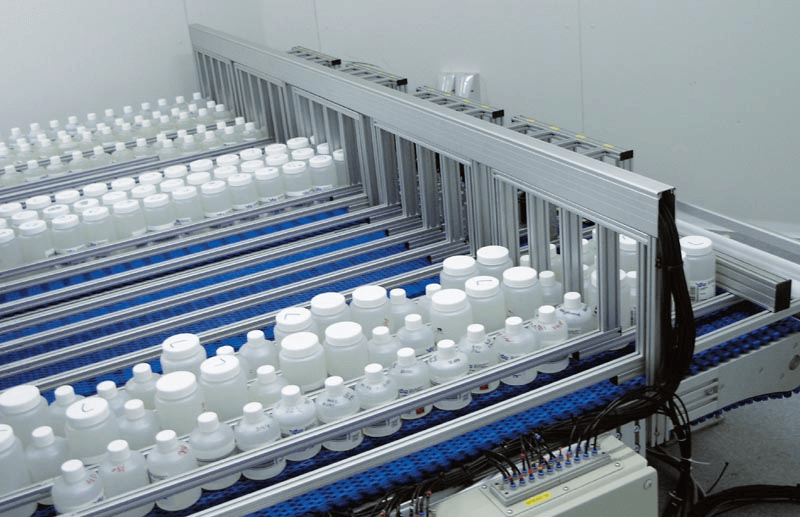

- Manipularea capacelor pentru sticle
- Aplicaţia clientului
- Apucarea pieselor de pe conveior
- Analiza etichetei de pe piese
- Rotirea şi plasarea pieselor
- Cerinţele clientului
- Detectarea pieselor (orientare şi poziţionare)
- Verificarea etichetelor marcate
Industria farmaceutică

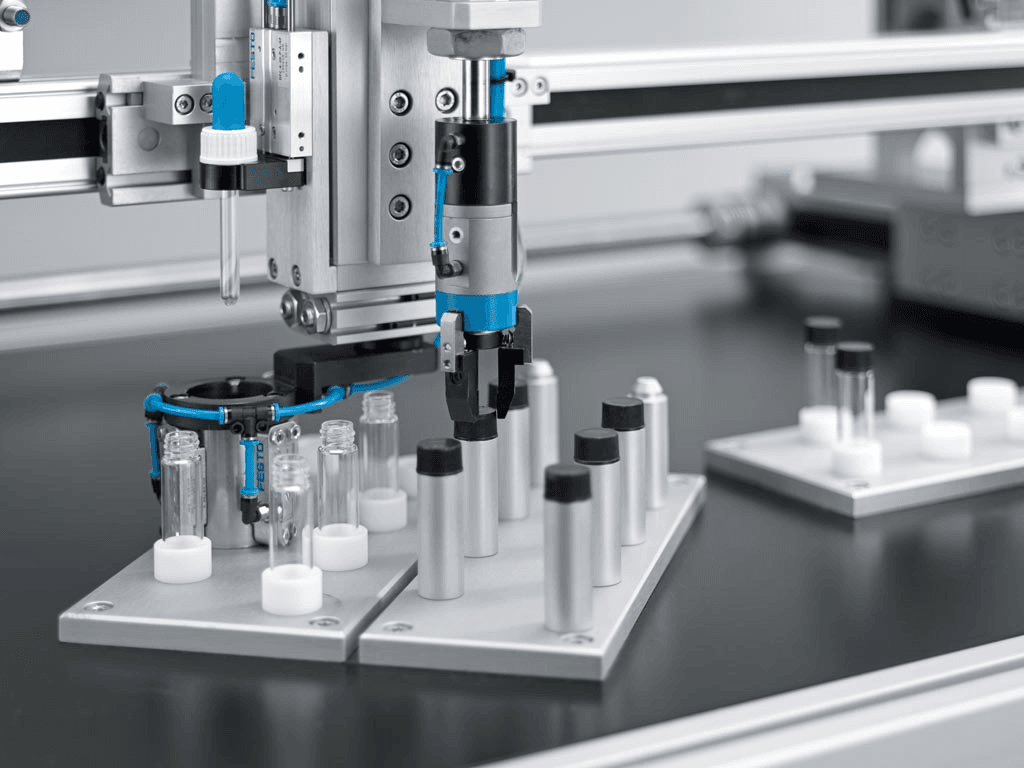

- Ambalarea sticlelor de plastic
- Aplicaţia clientului
- Apucarea a 1 sau 4 sticle mici
- Introducerea sticlelor în cutii de carton de diferite dimensiuni
- Cerinţele clientului
- Cicluri mici de timp
- Multigripper cu schimbarea automată a gripperului
Industria electronică
- Stivuirea plăcilor de transformator
- Aplicaţia clientului
- Apucarea plăcilor de transformator de pe o curea cu mişcare ciclică
- Rotirea plăcilor conform datelor date de un sistem video
- Plasarea plăcilor într-o stivă pentru procesări ulterioare
- Cerinţele clientului
- Combinarea datelor video cu comanda mişcărilor
- Existenţa unei a patra axa care să corecteze orientarea pieselor
- 55 cicluri pe minut
