Seriile 7 și 8 sunt dedicate în principal industriei auto, pentru măsurarea şi inspecţia automată a componentelor de dimensiuni mari obţinute prin deformare plastică la rece şi asamblate prin sudare, cu precădere secţiilor de presaj şi caroserie. Bazându-se pe funcţia Auto Teaching, noile celule de inspecţie asigură măsurarea rapidă şi precisă a componentelor şi analiza întregii geometrii a acestora.
Prin extinderea gamei de produse din seria ATOS ScanBox, producătorul GOM Germania vine în întâmpinarea nevoilor exprimate în industria auto privind controlul dimensional. Noile celule robotizate nu necesită condiții speciale de amplasare și funcționare, ele putând fi puse în funcțiune în locații diferite, în secțiile de presaj sau caroserie, fără a fi necesară fixarea permanentă a acestora.

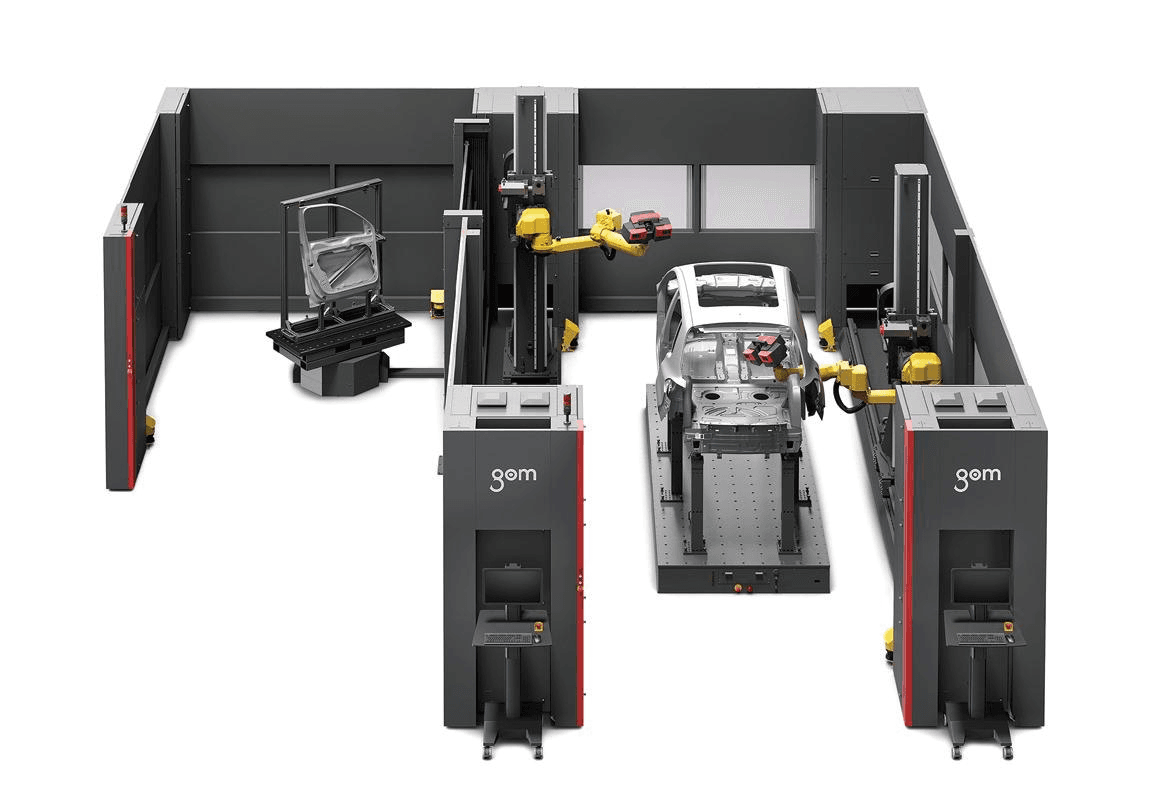

În comparație cu sistemele convenționale de măsurare a componentelor de dimensiuni mari, noile sisteme ATOS ScanBox extind mobilitatea scanerelor 3D optice prin introducerea a 8 grade de libertate cinematicii robotului. Astfel, componentele pot fi măsurate atât la exterior, cât și în interior. În timp ce ATOS ScanBox seria 7 are în configurație un singur robot, seria 8 permite funcționarea simultană a 2 roboți cu 8 grade de libertate. Opțional, există posibilitatea extinderii celor două configurații cu incinte destinate măsurării componentelor de dimensiuni mai mici.
Fiind instalate deja în fabricile unor mari producători din industria auto, utilizarea noilor echipamente a condus la o reducere cu 80% a timpului de măsurare. În plus, timpul necesar programării măsurării unei noi componente a fost redus de la o săptămână (durata specifică utilizării tehnologiei tactile) la o jumătate de zi.
Virtual Measuring Room şi interfaţa KIOSK
Virtual Measuring Room este o reprezentare virtuală, dar funcțională a mediului de măsurare real. Acest modul software oferă o gamă completă de funcții versatile destinate automatizării complete a măsurătorilor 3D folosind sistemele optice de scanare din gama ATOS. Cu ajutorul funcției auto-teaching efortul de programare a măsurătorilor este redus la minim, nefiind necesare cunoștințe de programare a roboților. Fluxul de lucru este automat, software-ul calculând pozițiile și parametrii de măsurare în funcție de planul de măsurători impus.
Principalele avantaje:
- Programare Online și Offline a cinematicii robotului și a scanării 3D
- Calcularea automată a pozițiilor și a parametrilor de măsurare în funcție de planul de măsurători
- Simulare completă a procesului real de măsurare și validarea procesului
- Procesarea datelor 3D
- Inspecția completă a geometriei reperelor măsurate
- Rezultate vizuale ușor de înțeles ce ajută la ajustările procesului de fabricație
- Raportare rezultate și exportul automat al valorilor măsurate direct în baza de date a fabricantului
Interfața-utilizator Kiosk reprezintă următorul pas în procesul de control automatizat. Interfața este destinată simplificării interacțiunii operatorului uman cu celulele de inspecție din gama ATOS ScanBox. Aceasta rulează automat etapele de scanare și control, intervenția operatorului fiind redusă la minim, singurul rol al acestuia fiind de încărcare a piesei și validare sau respingere (printr-un singur click) a acesteia pe baza raportului de control generat automat.
Gama ScanBox - Familia completă de celule robotizate dedicate controlului dimensional 3D
Celulele de inspecție reprezintă o categorie aparte de produse, fiind dedicate în special producției de serie și masă, soluțiile mergând până la integrarea echipamentelor pe liniile de producție. Acestea permit automatizarea proceselor de măsurare și control, inclusiv generarea rapoartelor de măsurare și validarea rezultatelor. Soluțiile propuse permit companiilor să integreze etapele de control perfect în cadrul proceselor automatizate, astfel, inspecția în întregul lanț de producție devenind o parte integrantă a asigurării calității.
La nivel operațional, procesul se rezumă la încărcarea piesei, rularea programului de măsurare și inspecție și în final, validarea sau respingerea reperului controlat. Întreg procesul poate dura chiar și sub un minut.
