Mașinile de măsurat în coordonate sunt o dotare standard pentru majoritatea atelierelor de producție. Automatizarea în acest domeniu reprezintă o necesitate pentru producători și o provocare pentru constructorii de mașini de măsurat în coordonate.
Hexagon a dezvoltat o serie de accesorii și sisteme inteligente care îi ajută pe operatorii CMM să se reorienteze de la lucrările manuale, repetitive, la sarcini cu valoare adăugată, menţinând un randament al calităţii.
„Drumul către un grad și mai mare de automatizare a producției nu necesită neapărat o transformare unică și costisitoare a tehnologiilor și proceselor. La Hexagon, creăm soluții care să permită producătorilor să efectueze modificări incrementale cu care se obțin creșteri cumulate de productivitate.” Ingo LINDNER, Director Bridge Product Line, Hexagon, divizia Manufacturing Intelligence
Identificare, aliniere și măsurare automată — Hexagon EYE-D
O primă provocare este nevoia unui personal specializat și atenţie sporită la alinierea pieselor. În general se folosesc dispozitive de fixare care asigură o prindere repetabilă și ideal o aliniere manuală utilizând dispozitivul. Însă pentru acele piese care nu au un dispozitiv dedicat, ci poate un dispozitiv modular, reconfigurabil, sau sunt măsurate în stare liberă, o inovaţie majoră o reprezintă sistemul Hexagon EYE-D ce permite utilizatorilor din producţie să opereze cu ușurinţă mașina de măsurat în coordonate, recunoscând automat o piesă de lucru, aliniind-o și executând rutina de măsurare potrivită.
Hexagon EYE-D oferă operatorilor mai multă încredere că sistemul pe care îl rulează generează rezultate de măsurare precise și repetabile și elimină erorile sau eventualele coliziuni. Sistemul funcţionează prin „învăţarea” fiecărei piese, iar de fiecare dată când acea piesă este plasată în câmpul vizual al camerei la +/- 5° din poziţia învăţată, EYE-D va recunoaște cu exactitate ce piesă este în volumul de lucru și o va asocia cu rutina de PC-DMIS adecvată. Acest lucru este foarte util pentru alegerea programului corect pentru familiile de piese cu geometrie similară. Sistemul elimină erorile utilizatorului în identificarea pieselor și efortul și timpul pentru a alinia manual piesele.
Sistemul este dotat cu o cameră industrială 4K, care îi permite să recunoască un obiect și să îl alinieze automat pentru măsurarea de către un CMM. Interfaţa grafică este simplă și intuitivă, încât operatorii CMM din producţie să poată utiliza pentru a lansa rutinele de măsurare cu un minim timp de instruire. Camera industrială captează date de poziţionare și aliniere care pot fi integrate în sisteme software de colaborare mai vaste. EYE-D le permite producătorilor să își îmbunătăţească analiza întregului proces de fabricaţe și control al calităţii. Este instrumentul potrivit pentru producătorii care dezvoltă medii de producţe mai inteligente și mai autonome. Poate fi adaptat la mașinile existente prin retehnologizare – retrofit.
Sistem automat de încărcare și descărcare a pieselor - Hexagon TEMPO
Un pas în plus în automatizarea fluxului de măsurare în laborator sau în atelier îl reprezintă încărcarea și descărcarea automată a pieselor de măsurat. Pentru acest task Hexagon a dezvoltat sistemul TEMPO care permite măsurarea autonomă, fără întreruperi și practic funcţionarea pe schimburi întregi de măsurători, fără operator.
Această soluţie este proiectată pentru o flexibilitate maximă și poate fi utilizată pe mașinile de măsurat în coordonate noi sau pe cele existente și este ușor de reconfigurat pentru orice piese noi care pot fi măsurate. Sistemul este conceput pentru a fi simplu și eficient; pentru a începe îmbunătăţirea fluxurilor de lucru este necesar doar un nivel minim de instruire. Poate fi configurat cu 3-6 sertare de încărcare, fiecare având 0,3 metri pătraţi de spaţiu de depozitare și o capacitate de până la 100 kg de piese.
Robotul colaborativ integrat cu sistemul TEMPO este furnizat de Universal Robots. Robotul certificat ISO 10218-1 are o greutate mică, fiind ușor de relocat și vine la pachet cu posibilitatea de a detecta coliziunile și timpi de oprire personalizabili. Funcţia de identificare automată a pieselor aflate în afara toleranţei crește gradul de încredere în rezultate, în paralel cu obţinerea de rezultate mai rapid.

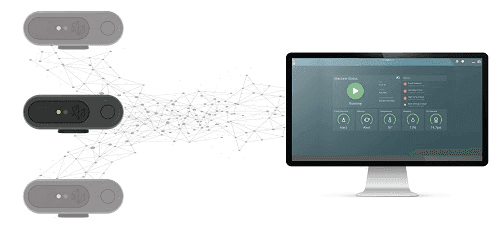

- FOTO. Hexagon Pulse – senzori de monitorizare condiții de mediu și dashboard control
Monitorizarea condițiilor de mediu — Hexagon PULSE
Condiţiile de mediu sunt un factor important pentru trasabilitatea și precizia măsurătorilor realizate într-un laborator de metrologie cu mediu controlat. Parametrii importanţi de monitorizat sunt: vibraţiile, temperatura, umiditatea, notificările referitoare la coliziuni, luminozitatea, presiunea aerului și starea curentă a mașinii de măsurat în coordonate (CMM).
PULSE este soluţia Hexagon pentru conectarea și monitorizarea mașinii de măsurat în coordonate (CMM). Acest sistem permite selectarea, navigarea și utilizarea statisticilor de mediu critice pentru mașini, care sunt ideale pentru condiţiile actuale de producţie foarte dinamice și de tip lean manufacturing. Conceput pentru a asigura integritatea datelor, în paralel cu îmbunătăţirea siguranţei și securităţii în condiţiile moderne de control al producţiei PULSE utilizează o reţea de senzori pentru a înregistra variaţiile de temperatură, vibraţiile și umiditatea din mediul de măsură.
Utilizatorii pot opta pentru senzori wireless pentru a simplifica instalarea și pentru o mai mare flexibilitate de măsurare în ceea ce privește plasarea senzorilor și creșterea numărului de senzori adăugaţi la sistem. Pot fi configurate alerte de stare ale echipamentului și notificări referitoare la coliziuni. Toate aceste informaţii sunt disponibile pe tabloul central de bord pentru ca operatorii să le poată accesa în orice moment.
Prin implementarea noilor funcţii de experienţă a utilizatorilor (UX), utilizatorii pot înţelege imediat informaţiile prezentate chiar din momentul intrării în tabloul de bord. Interfaţa este concepută în jurul unei simple iconografii și a unor gesturi tactile deja firești. Navigarea este intuitivă și capabilă să ofere răspuns, iar dispunerea este simplă și ordonată. Cu pachete de senzori personalizabile, sistemul este creat pentru a cunoaște mai bine mediul de lucru și este centrul dvs. de metrologie pentru colectarea datelor privind procesele de producţie și măsurare. PULSE este conceput pentru a susţine aceste procese de control al calităţii pe tot parcursul zilei de lucru. Acesta oferă o imagine cuprinzătoare a activităţilor de control, sugerează eficienţe optime de măsurare și oferă informaţii referitoare la mediul de lucru.
