Noile ceasuri comparatoare ABS cu funcţie de calcul, cu funcţie de stocare a valorilor minime/maxime şi cel adaptabil pentru alezometre

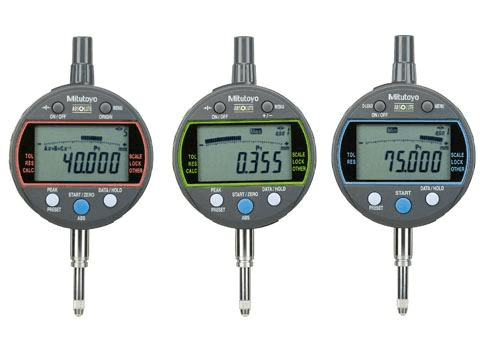

Mitutoyo Corporation a dezvoltat trei modele noi de comparatoare cu cadran Digimatic din seria ID, cu funcţionalitate specială, care dispun de operabilitate crescută și sunt uşor de utilizat. Cele trei produse sunt: „model cu calcul/ID-C112RX”, care prevede citirea directă pentru dispozitive de măsurare dedicată (speciale); „modelul Hold Peak-Valoare/ID-C112AX”, care stochează maxim, minim din valorile de bătaie radială; și „tipul pentru alezometru - model/ID-C112GX”, cu un afișaj de măsurare a diametrului interior. Modelul cu calcul/ID-C112RX este introdus pe piaţă începând din ianuarie 2015, iar celelalte două modele din februarie 2015.
Echipate cu traductoare liniare absolute ,,moştenite” de la modelul actual, lansat în 1998, aceste comparatoare sunt protejate complet de erorile datorate excesului de viteză de lucru. Prelevarea de date se realizează de 50 de ori pe secundă, pentru a asigura achiziţionarea de valori de vârf, precum şi bătaia radială, iar valorile maxime/minime sunt păstrate simultan (modelul alezometru are doar valoarea minimă). Toate modelele sunt dotate cu un afişaj nou, de dimensiuni mari de tip LCD, cu vizibilitate sporită, care include, de asemenea, şi o bară grafică analoagă pentru operabilitate îmbunătăţită.
Cele cinci butoane de comandă sunt aranjate şi dimensionate pentru a îmbunătăţi interoperabilitatea pe parcursul măsurării, cu simboluri de afişare a statutului butoanelor de asistenţă, cu diverse funcţii, ce permit ca diversele aplicaţii de măsurare să fie setate prin operaţiuni simple.
Funcţiile pot fi setate prin intermediul unui PC, folosind kitul de instalare pentru parametrii opţionali. Un sistem de blocare a funcţiilor dă posibilitate administratorilor să prevină erorile datorate setărilor incorecte. Prin măsurarea simplă, dar mai sofisticată şi mai precisă, Mitutoyo contribuie la evoluţia continuă a proceselor de fabricaţie, prin intermediul tehnologiei sale de măsurare de precizie.
Exemplu: Aplicaţie pentru modulul cu funcţia de calcul ID-C112RX
Exemplu: Aplicaţie pentru modelul pentru alezometre ID-C112GX
Modelul cu funcţia de calcul, ID-C112RX
Prin combinarea unui dispozitiv de măsurare cu unul de calcul - un diametru exterior mare, o rază de curbură, un diametru de gaură, o lăţime de canal etc- pot fi măsurate direct, fără a fi nevoie de tabele de conversie.
- Prin stabilirea unui coeficient de deplasare axială, valoarea calculată poate fi afişată.
- Formula: Ax"+ B + Cx'-1 (x '= x + valoare de offset)
- Rezoluţia este selectabilă în 12 trepte, ceea ce face ca cifrele afişate să fie uşor de citit.
- De asemenea, are funcţia de păstrare a valorii de vârf şi funcţia GO / NG (trece/nu trece).
- Dispozitivele de fixare şi de măsurare destinate pentru diversele aplicaţii pot fi comandate şi fabricate la cerere.
Modelul Hold peak value (menţinerea valorii de vârf), ID-C112AX
- Acest model detectează şi stochează valorile maxime / minime ale deplasării palpatorului.
- Funcţia GO / ± NG este disponibilă pentru valorile de vârf stocate.
- Funcţia de calcul simplă permite afişarea de 0,5 ori, 2,0 ori etc, folosind Ax cu formula.
Modelul pentru alezometre, ID-C112GX
- Este proiectat exclusiv pentru alezometre, acest model având funcţia de detectare a valorii minime şi stocarea acesteia.
- Poziţia minimă stocată poate fi înlocuită cu o valoare prestabilită, reducând astfel volumul de muncă pentru setarea aparatului la o valoare de referinţă.
- Funcţia de memorare a valorii măsurate (posibilitate de stocare până la 9 valori măsurate).
English summary
The MITUTOYO company launched digital display comparators, in three designs, with various applications and measuring capabilities, including storage of certain measured outputs. The simple, yet complex embedded measuring procedures lead to a continued development of manufacturing processes by means of precision measurements. Three types of comparators and some of their user features are presented.
