După ce firma HERMLE a introdus pe piaţă în 2010 centrul de prelucrare prin frezare C 60 U Dynamic, în 2011 a venit cu o noutate şi a produs maşina C60 U MT Dynamic. Această maşină a apărut ca o necesitate, având în vedere că sunt din ce în ce mai solicitate prelucrările de foarte înaltă precizie. Această nouă maşină nu este doar un upgrade pur şi simplu, având în vedere că a apărut obligativitatea de a introduce toate normele de siguranţă de la strunjire pe maşini de frezat. Operaţia de strunjire pe C 60 U MT poate fi completată de capul pivotant până la 90˚ şi de noi posibilităţi de prelucrare, ceea ce duce la creşterea flexibilităţii.
Aşa cum este cunoscut, soluţia constructivă HERMLE de pod modificat crează condiţii ideale de combinare a mişcărilor axei pivotante ,,A” şi a celei rotative ,,C”. Axa ,,A” care este montată în batiul maşinii garantează o mare rigiditate. În locul mesei rotative NC, pe maşină a fost montată o masă rotativă de mare putere, care se poate roti cu până la 450 rot/min. Pe maşină pot fi executate operaţii de frezare şi strunjire atât de degroşare cât şi de finisare, maşina acceptând piese de până la 1200 mm diametru şi 1500 Kg, sistemul de prindere a sculei fiind HSK-T 63 sau 100.
În momentul strunjirii broşa maşinii este blocată, ceea ce permite transferul unor momente mari fără probleme pentru procesul de prelucrare. Conceptul de construcţie în 5 axe HERMLE are mari avantaje şi la versiunea MT, prin faptul că are cea mai mare interferenţă maximă de contur, ceea ce se traduce prin faptul că se poate prelucra prin frezare-strunjire cea mai mare piesă posibilă pe o masă echivalentă. Cursele maşinii sunt generoase, de 1200 mm pe X, 1300 mm pe Y (plus 450 mm pentru schimbarea sculei) şi 900 mm pe Z (la lungimea maximă permisă a sculei. Deşi maşina are curse mari, schimbarea sculei este rapidă, de 9,5 secunde. Ca opţiune, maşina poate fi prevăzută cu magazie suplimentară de scule.
Pentru rigiditatea maximă maşina are o greutate de 31 tone, doar batiul având 17 tone. Maşina permite acceleraţii de 6m/s2 şi viteze de deplasare de 50 m/min pe toate axele. Clientul are de ales între sistemele de prindere scule HSK-T 63 şi HSK – T 100 şi între turaţiile la broşă de 12,000 ( 56 kW cuplu 356Nm ) sau 18,000 RPM ( 35 kW cuplu 215 Nm ).

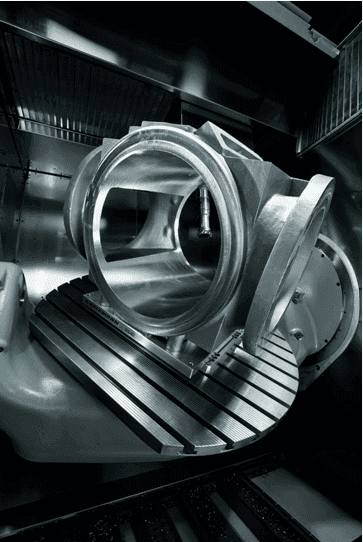

Aşa cum am mai menţionat, masa NC acceptă piese de 1200 mm diametru şi poate fi pivotată 260˚ (+/- 130˚), având avantajul că se poate prelucra şi ,,în spatele piesei” şi ca opţiune masa poate avea paletizor şi poate fi introdusă într-un sistem flexibil de prelucrare, eventual cu magazie automată pentru piese şi/sau robot. Uşa are o deschidere generoasă de 1450 mm şi de asemenea şi acoperiş automat.
Referitor la CNC, clientul poate alege între cele mai performante comenzi pe plan mondial, SIEMENS S 840 D sl şi HEIDENHAIN TNC 635. Standard are un monitor de TFT de 19”cu soft 3D şi conectare e-messenger şi diagnoză de la distanţă în opţiune. Magazia de scule standard are 70 posturi. Pentru diverse aplicaţii vă stau la dispoziţie şi o serie întreagă de opţiuni.
Avantajele conceptului MT HERMLE:
-
operaţii de frezare - simultan în 5 axe pe 5 feţe ale piesei.
-
operaţii de strunjire – strunjire orizontală şi verticală până în 5 axe.
-
precizie foarte mare a procesului de prelucrare
-
siguranţă în exploatare prin respectarea normelor EN 12417 pentru centre de frezare şi EN 12478 pentru centre de strunjire.
_____________________________________________________
ŞERBAN TOTOESCU Ing., General Manager International G&T
