Sistemul Cube-Fieldbus de la Murrelektronik oferă multe posibilităţi de diagnosticare. Un nou sistem de diagnoză simplifică acum şi mai mult accesul la aceste date. Această soluţie este uşor de implementat, oferă instrucţiuni clare în caz de defecţiune şi permite o disponibilitate ridicată a utilajelor şi instalaţiilor datorită remedierii rapide a defecţiunilor.

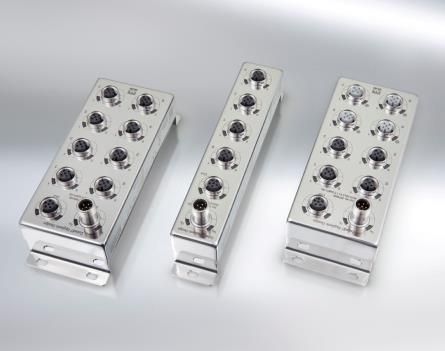

Sistemul Cube de la Murrelektronik este un sistem fieldbus performant, decentralizat, utilizat în multe utilaje și instalaţii. Are o structură modulară, iar conceptele de instalare pot fi adaptate precis la cerinţele concrete ale aplicaţiei datorită numărului mare de module de intrare, module de ieșire și module mixte, precum și datorită unei palete extinse de module funcţionale (de exemplu IO-Link, RS 485 etc.). Atât datele de comunicare, cât și tensiunile de alimentare sunt transmise printr-un cablu de sistem, iar la cele patru șiruri ale fiecărui nod bus pot fi conectate până la 32 de module. Avantajele decisive ale sistemului Cube sunt racordurile cu borne, încapsularea completă a modulelor, multifuncţionalitatea canalelor, precum și posibilităţile multiple de diagnoză.
Pentru evaluarea și utilizarea datelor diagnozei era necesar un efort considerabil de programare. Deoarece comenzile diferite necesită concepte diferite de diagnoză, era necesară deseori repetarea activităţii pentru fiecare instalaţie. Pentru diverse comenzi volumul complet al diagnozei nu a putut fi epuizat până în prezent. Problema rezultată de aici: Defecţiunile nu au putut fi localizate suficient de repede, în cazuri nefavorabile au apărut timpi lungi de nefuncţionare. Ceea ce a costat timp, bani și nervi.
Dar acum gata!
Cu noul gateway de diagnoză Cube67 vă stă la dispoziţie un Tool practic, care citește în cel mai simplu și mai rapid mod datele de diagnoză din sistemul Cube și le pune la dispoziţie. Cu o structură robustă și încapsularea completă fiabilă, acest gateway de diagnoză este adaptat utilizării în medii industriale dure. Se integrează în linie, între nodul fieldbus Cube și cele (până la) patru șiruri. Gateway-ul de diagnoză este conectat la nivelul de comunicare printr-o interfaţă standard ethernet.
Redarea completă a topologiei
La pornirea sistemului Cube, gateway-ul de diagnoză citește topologia completă alături de comunicarea completă de proces, precum și toate mesajele de diagnoză. Modulul pregătește vizual aceste date și redă toate informaţiile identic - indiferent de comandă și fără un software suplimentar - în orice browser și indiferent de platformă. Oricine deţine drept de acces la reţeaua de comunicare poate accesa acum aceste date, de exemplu prin HMI, cu o tabletă sau la un calculator instalat fix în staţia de control.

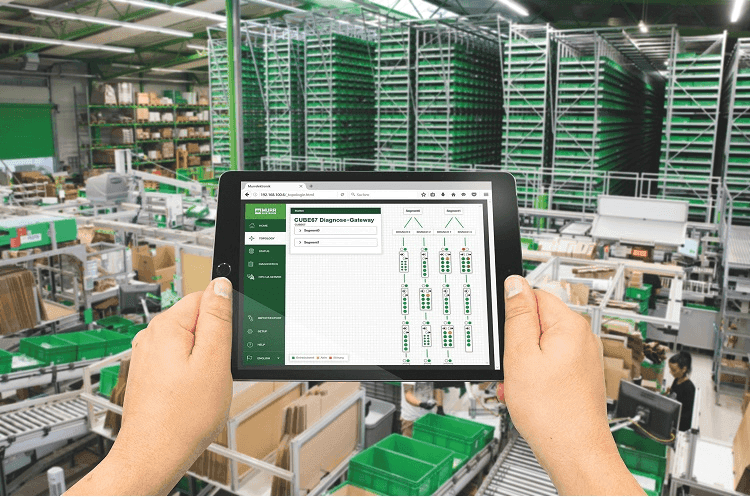

Pe ecran va fi redată automat ordinea modulelor sub forma unei topologii clare și suplimentar sub formă de tabel. Aici sunt exportate toate datele de proces, de exemplu stările de activare ale intrărilor și ieșirilor separate. Mesajele de diagnoză ale sistemului sunt afișate atât în topologie, cât și sub formă de tabel clar.
Un mare avantaj al tool-ului este memoria de diagnoză (jurnal). Aceasta înregistrează „defecţiuni trecătoare”; adică defecţiuni care apar numai temporar, de ex. atunci când ruperea unui cablu dintr-un lanţ de remorcare duce la lipsa contactului în anumite unghiuri de deplasare sau dacă un senzor „se încălzește” mereu într-o anumită perioadă a zilei, datorită razelor soarelui. În cazul unei comenzi, o „defecţiune trecătoare” nu mai este indicată în cazul în care nu mai apare. Este considerată „remediată”. Ceea ce nu este bine, fiindcă o astfel de defecţiune este prevestitorul unei probleme mai mari.
Claritate în denumirea modulelor şi în notificările defecţiunilor
Tool-ul furnizează un tabel clar în format CSV, pregătit pentru descărcare, care conţine o evidenţă a modulelor și componentelor, precum și a intrărilor și ieșirilor pentru soluţia de instalare selectată. În acest tabel pot fi adăugate nume pentru componente și denumiri pentru posibilele defecţiuni sub formă de text clar. Acest tabel se importă din nou, iar tool-ul accesează aceste nume și denumiri.
Astfel utilizatorul nu mai primește notificări „codate” ale defecţiunilor - atât în reprezentarea topologiei, cât și în lista sub formă de tabel - ci primește afirmaţii clare, precum „scurtcircuit în agregatul hidraulic” sau „sârmă ruptă la senzorul analog din spaţiul doi al unităţii de transport”. Cu aceste informaţii găsiţi defecţiunile cu repeziciune!
Pentru remedierea lor rapidă, prin fișierul CSV pot fi importate în sistem chiar instrucţiuni cu propuneri concrete de remediere, de ex. „închideţi supapa” sau „înlocuiţi cablul”. În situaţia ideală se completează în tabel chiar și numărul de articol al piesei de înlocuit. Ceea ce va accelera remedierea defecţiunilor.
Datele de jurnal ale gateway-ului de diagnoză Cube67 pot fi salvate pentru a fi transmise sau pentru date statistice. Acest aspect oferă de exemplu posibilitatea de a număra ciclurile de operare ale intrărilor și ieșirilor și folosirea acestei informaţii pentru o revizie structurată pe intervale ciclice. Formatul de schimb permite folosirea datelor și pentru alte sisteme și permite integrarea directă în diverse aplicaţii, ca de ex. sisteme ERP sau cloud.
Diverse posibilităţi de utilizare
De gateway-ul de diagnoză Cube67 profită diverși participanţi la procese în timpul ciclului de viaţă al utilajelor și instalaţiilor, de exemplu:
- utilizatorul care examinează topologia cu gateway-ul de diagnoză și identifică din timp puncte slabe, precum scurtcircuitele sau defectele de topologie (adică diferenţe dintre configuraţia teoretică și practică). Modulul este de ajutor și pentru teste IO.
- personalul de service al companiei constructoare de utilaje sau instalaţii care poate localiza rapid defectele prin integrarea temporară a gateway-ului de diagnoză și le poate remedia imediat, pentru o disponibilitate ridicată a utilajului. Și integrarea de durată este interesantă, pentru a putea vizualiza utilajul sau instalaţia prin acces la distanţă și pentru a putea oferi de exemplu instrucţiuni de la distanţă electricianului de la faţa locului.
- operatorul unui utilaj sau unei instalaţii care integrează permanent gateway-ul de diagnosticare și poate reacţiona din timp la o situaţie problematică iminentă. În situaţia optimă a integrat în sistemul său instrucţiuni pentru situaţia unei defecţiuni - iar montatorul poate lua deja din depozit piesa potrivită, în drum spre utilaj.
