Răcirea omogenă a unei scule joacă un rol esențial în ceea ce privește calitatea produsului final. Canalele de răcire corespunzătoare asigură o disipare controlată și precisă a căldurii în timpul producției. Pentru ca răcirea să funcționeze în mod stabil, etanșarea sigură a tuturor orificiilor și racordurilor este absolut indispensabilă.
Pentru a asigura etanșarea durabilă, pot fi utilizate diverse elemente de închidere. O soluție compactă, simplă și foarte fiabilă o reprezintă dopurile cu închidere cu bilă.

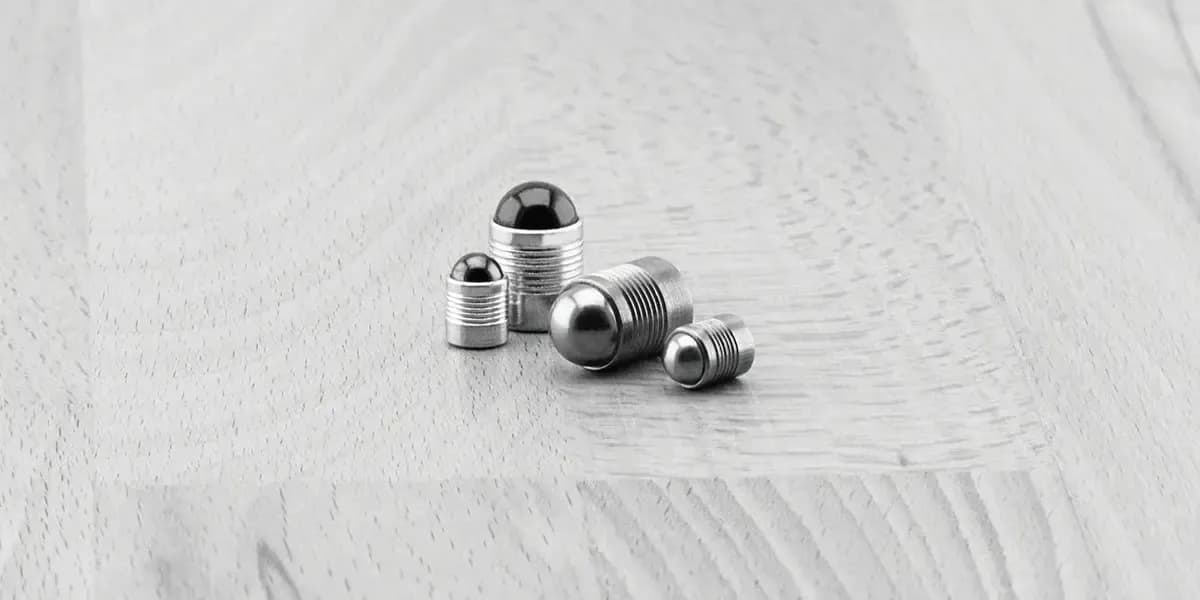

Varianta zincată şi inoxidabilă
Elementele esențiale ale dopurilor de obturare sunt o carcasă cilindrică, o bilă interioară și un profil canelat pe suprafața exterioară. Acesta din urmă se extinde în materialul de bază al materialului de îndată ce bila este apăsată în carcasă. Avantajele sunt evidente: dopurile cu închidere cu bilă oferă o soluție foarte simplă, rapidă, fiabilă și, în același timp, compactă pentru etanșarea permanentă a orificiilor. Sunt rezis-tente la presiuni ridicate (până la 100 bar), temperaturi ridicate (până la 250 °C/300 °C) și pot fi utilizate cu diferiti agenți de răcire. Nu sunt necesare racorduri sau agenți de etanșare suplimentari. Dopurile de închidere sunt disponibile la KNARR în variantă zincată (70944) și inoxidabilă (730944) în șapte, respectiv trei diametre obișnuite.
Pregătirea găurii

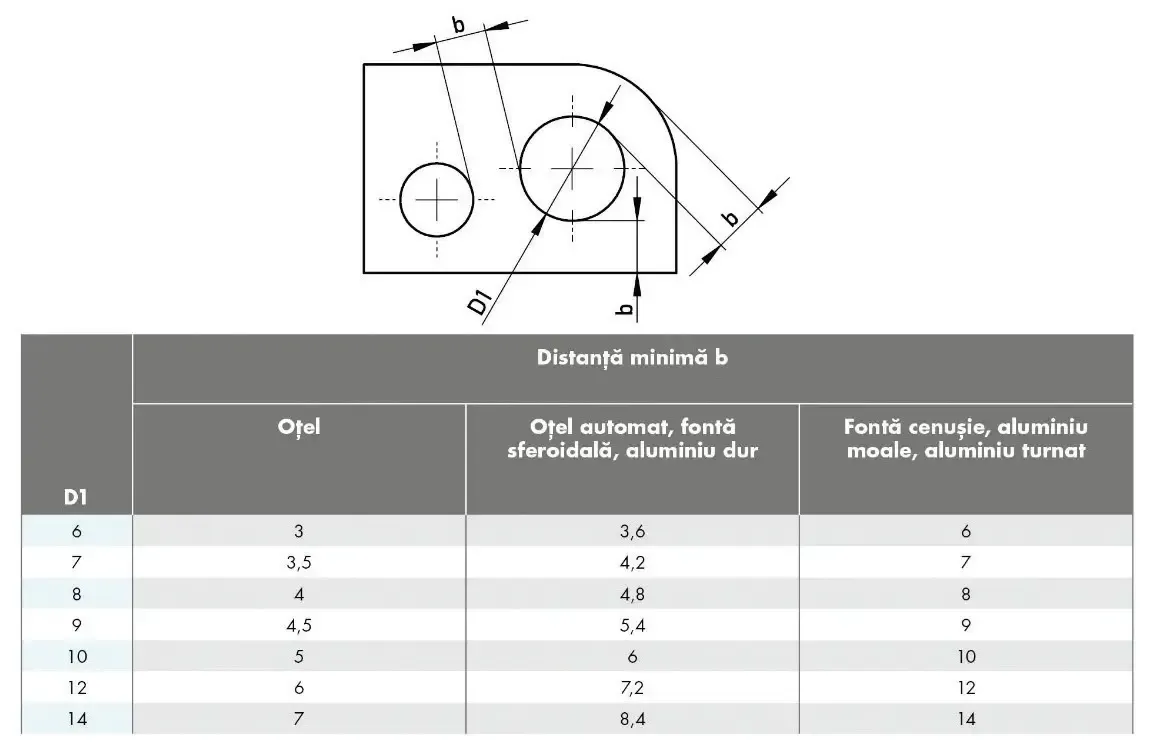

- Respectați distanța minimă b (vezi tabel)
- Valorile de rugozitate necesare pentru D1 se obțin cu un burghiu spiralat sau o freză spirală. Nu frecați!
- Evitați urmele spirale de canelură longitudinale
- Fără impurități sau ulei/grăsime
Montare
- Introduceți dopul de etanșare în gaură. Marginea manșonului nu trebuie să depășească
- Presați bila (cu un panson de fixare) până când raza bilei se află sub marginea manșonului
- Respectați dimensiunile s și t.
