O singură gamă poate fi folosită pentru a face totul
Walter își perfecționează gama de freze M4000 cu o freză cu tăiș pe centru și o freză pentru canelare în T. Alte dotări noi: Componenta principală a acestor freze este sistemul de plăcuță universală pentru toate corpurile de scule – această componentă este acum disponibilă pentru mai multe dimensiuni și geometrii de plăcuțe amovibile, precum și o nouă clasă de freze. Drept urmare, uneltele pot fi ajustate și adaptate în mod special pentru aplicații de frezare individuale.
Sistemul universal de freze M4000 de la Walter a constat inițial în freza de avans rapid M4002, freza cilindro-frontală M4132 și freza de teșire M4574. Sistemul este acum extins prin adăugarea frezei de canelare în T M4575 și freza cu tăiș pe centru M4792. Prin urmare, utilizatorii acestei game de scule pot acum face față cu succes aproape tuturor aplicațiilor de frezare în diferite sectoare ale industriei de prelucrări metalice, folosind unul și același sistem. Dar aceasta nu este totul. Toate frezele sunt echipate de asemenea cu același tip de plăcuță, de formă pătrată, pozitivă, cu patru muchii așchietoare. O singură plăcuță amovibilă pentru toate frezele și o gamă de freze pentru aproape toate operațiile. Pentru utilizatorii care își gestionează cu atenție costurile și ale căror activități implică aplicații mereu schimbătoare, acest caracter universal al utilizării sculelor este un factor major în atingerea unei rentabilități ridicate.
Există o excepție – care ține de design – aceasta este noua freză cu tăiș pe centru. Pe lângă plăcuțele universale pătrate, scula cu răcire interioară este dotată la periferie cu o plăcuță amovibilă rombică. Aceasta este necesară pentru ca muchiile așchietoare să se întrepătrundă, creând astfel o suprafață netedă la frezare. Găurirea la adâncime și apoi continuarea frezării în direcția y/x nu reprezintă o problemă când folosiți această sculă.
Precum freza cu tăiș pe centru, noua freză de canelare în T are o coadă Weldon și răcire internă. Ca o sculă specializată în canelări în T și care permite economii, conform DIN 650, aceasta este orientată exact către acest domeniu de aplicare. Permite reduceri de costuri deoarece nu necesită plăcuțe amovibile specifice pentru fiecare aplicație, fiind în schimb dotată cu plăcuțe în sistem pătrat. Pe lângă canelare în T, freza este de asemenea potrivită și pentru canelări radiale.
Noi plăcuțe amovibile extind gama
Pot fi efectuate adaptări pentru anumite aplicații, iar domeniul de aplicare al sistemului de scule poate fi extins. Walter își extinde de asemenea gama de plăcuțe amovibile, în paralel cu frezele:
- Pe de o parte s-a adăugat sortul WSM45X, cu strat de acoperire CVD. Aceasta este potrivită pentru prelucrarea de oțeluri inoxidabile și materiale dificil de prelucrat. Împreună cu sorturile Tiger·tec® Silver WKP25S și WKP35S pentru oțel și fontă, această adăugare face ca gama să includă acum trei sorturi CVD în total. În caz că este nevoie de rezistență mai mare, utilizatorii mai au opțiunea de a apela la trei sorturi PVD: WKK25S, WSM35S și WSP45S. Pe de cealaltă parte, extinderea gamei de plăcuțe amovibile este continuată de către producătorul de scule de precizie din Tübingen, toate frezele M4000 (cu excepția plăcuțelor amovibile anterioare de dimensiuni medii (SD... 09T3)) fiind de asemenea disponibile în gamă atât cu plăcuțe amovibile mai mici (SD... 06T2) cât și mai mari (SD... 1204).
- Cele două geometrii consacrate F57 („cea universală”) și D57 („cea stabilă”) sunt suplimentate prin adăugarea a două geometrii noi: A57 („cea specială”) pentru condiții nefavorabile și avansuri mari și D51 („cea silențioasă”), care este o geometrie anti-vibrație, pentru proiecții lungi. Unghiul de așezare pentru toate variantele este de 15°. Geometria generală este deci întotdeauna foarte pozitivă. Acesta este motivul pentru care forțele de așchiere și, deci, nevoia de putere, sunt reduse, aspect în special favorabil operatorilor cu mașini-unelte mai puțin puternice.
Timpul de reglaj nu este un factor de neglijat în ceea ce privește costurile, însă cu sculele M4000, aceasta este redus la minim.
Diferitele geometrii sunt identificate prin prezența sau absența unui anumit design sau profil vălurit de-a lungul feței laterale. De exemplu, A57 = fără val, D57/D51 = un val, F57 = două valuri. Aceasta face mai ușoară identificarea plăcuțelor amovibile și ușurează manevrarea de către operator.
Economisirea de resurse
Walter a decis să fabrice gama M4000 folosind un sistem de compensare completă a CO2 astfel că gama M4000 nu aduce doar economii, dar reprezintă, de asemenea, și un concept de sustenabilitate consistentă.

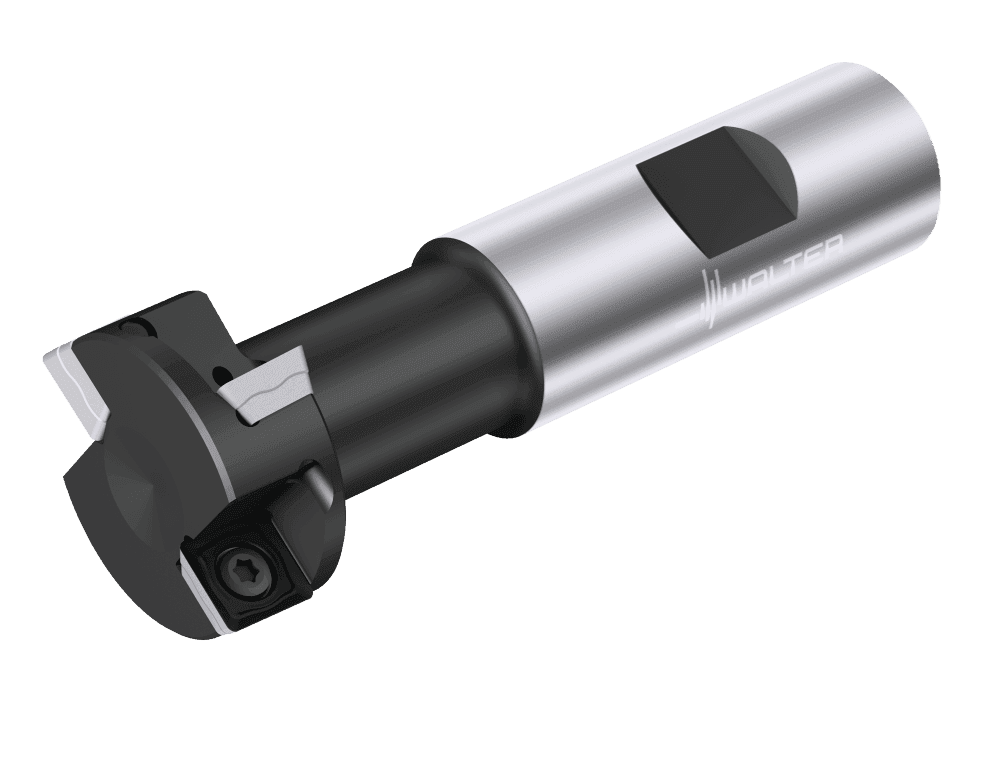

M4575 freză de canelare în T
Un element nou în gama universală de freze M4000 de la Walter: M4575 freză de canelare în T
Imagine: Walter AG

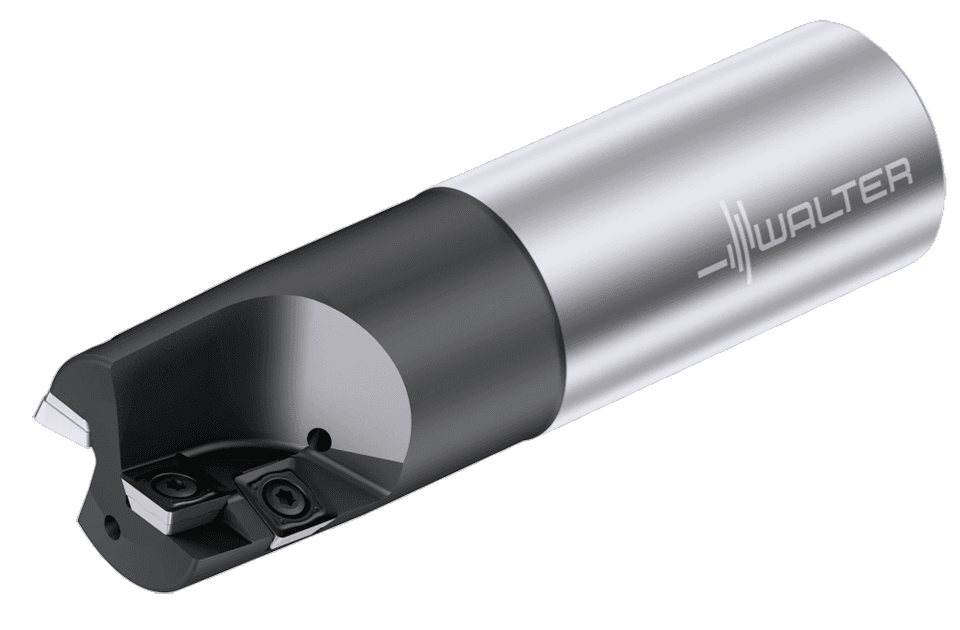

M4792 Freza cilindro-frontală cu tăiș pe centru
Un element nou în gama universală de freze M4000 de la Walter: Freza cilindro-frontală cu tăiș pe centru M4792
Imagine: Walter AG

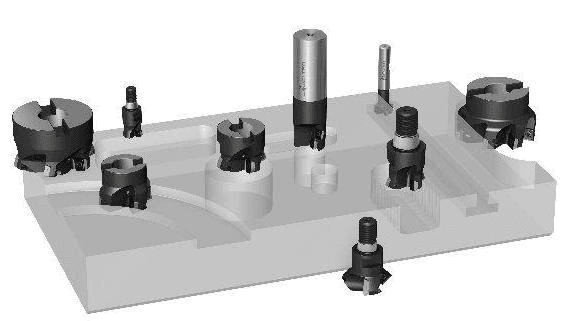

Gama M4000
Folosind frezele frontale, cilindro-frontale, de teșire, cu tăiș pe centru și canelare în T, sistemul M4000 este foarte bine echipat pentru efectuarea tuturor aplicațiilor de frezare obișnuite care necesită freze cu plăcuțe amovibile.
Imagine: Walter A
