Elementele de ghidare sunt, în general, responsabile pentru centrarea exactă a jumătăților matriței. Ca o variantă suplimentară a acestei familii de produse, KNARR standardizează un ghidaj plat care, datorită gamei sale largi de variante, este potrivit pentru un număr mare de dimensiuni ale matriței - inclusiv pentru fabricarea matrițelor mari.

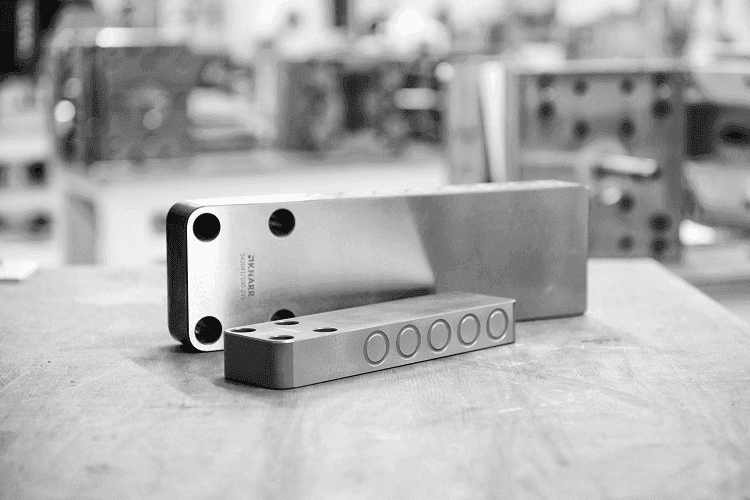

Ghidajul constă dintr-o pereche de plăci glisante și o bară ca ghidaj central. Toate componentele sunt călite la ~ 59 HRC. Acoperirea DLC a plăcilor de glisare exterioare garantează, de asemenea, rezistența la uzură și proprietăți optime de alunecare
și funcționare în condiții uscate, fără lubrifiere. Canelurile prelucrate în bara de ghidare, în formă de inel, facilitează lubrifierea suplimentară. Adâncimea convenabilă de instalare de 25 mm până la maxim 45 mm minimizează efortul implicat în prelucrarea buzunarelor laterale.
Ghidajul plat este disponibil imediat în lățimile 30 mm, 40 mm, 60 mm, 80 mm, 100 mm, 120 mm și 150 mm. Diferite lungimi de ghidaje sunt standardizate pentru a se potrivi cu lățimea barei. Componentele sunt disponibile ca set (542040) sau separat (542041/542042).
