Atunci când sunt dotate corespunzător, CMM-urile sunt instrumentul ideal pentru măsurarea angrenajelor. Acestea combină flexibilitatea unui sistem de măsurare cu scop general, cu măsurarea și software-ul specializate care le permit să fie centre complete de măsurare a angrenajului.

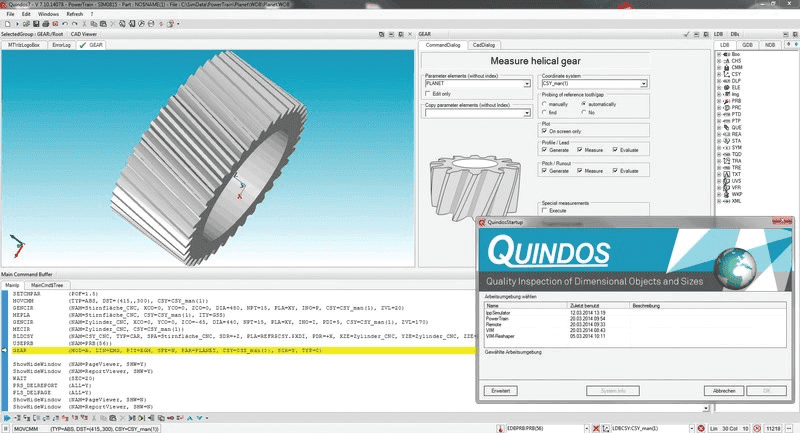

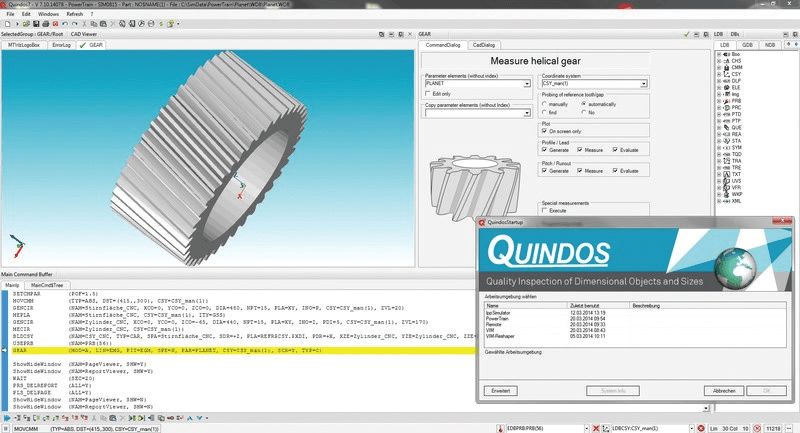

În cazul în care vă desfășurați activitatea în domeniul energiei eoliene, sistemelor de propulsie, echipamentului greu și piețelor de generare a energiei, linia de produse Leitz oferă mașini cu acuratețe mare, precum PMM-F și PMM-G, care sunt ideale pentru inspecția angrenajelor. Pentru aplicații cu scop general, mașina de măsurat în coordonate Brown & Sharpe Global poate fi dotată pentru măsurarea angrenajelor. Pachetele software, precum Quindos și PC-DMIS dispun de module special concepute pentru geometria angrenajelor.
Inspecția tradițională cu precizie a sistemelor mari de acționare este costisitoare, însă nu imposibil de realizat. Seria Leitz PMM-G a schimbat acest lucru. Mașina PMM-G este disponibilă în diferite dimensiuni pentru diametre diferite ale angrenajelor de la 2950 mm / 116”, 3950 mm / 155” și până la 4450 mm / 117”. Lungimea arborelui poate să fie mai mare de 7000 mm / 275”.
Fără limită de greutate sau placă rotativă
Mașinile noastre de măsurat în coordinate funcționează fără să fie necesară o placă rotativă, astfel că greutatea angrenajului este practice nelimitată și nu influențează acuratețea. Nu sunt necesare aliniamentul sau centrarea angrenajului. Deoarece nu este necesară nicio placă rotativă, este posibilă inspecția mai multor angrenaje cu aceeași fixare a plăcii.
Orice tip de angrenaj sau instrument de tăiere
Având mai mult de 25 de ani de experiență în inspecția angrenajelor, noi oferim soluții pentru aproape orice tip de angrenaj - angrenaj cilindric, angrenaj conic cu dinți elicoidali, coroane dințate, angrenaje elicoidale, roți dințate cilindrice, angrenaj cu cremalieră, segmente ale roții etc. În plus, măsurăm cu precizie aproape orice tip de instrument de tăiere cu angrenaj, precum freza melc, mașină pentru mortezat, mașină de rabotat, alezor și cuțit de formare. Pe mașinile Leitz pot fi testate chiar și cuplajele curbate. Ciclul de măsurare este complet automat, iar evaluarea devierilor poate fi realizată conform standardelor obișnuite, precum AGMA, ANSI, ISO, DIN, JIS, CNOMO și CAT
Segmente şi cremaliere
Angrenajele cu dimensiuni mari sunt produse în segmente, prin urmare, controlul calității a fost întotdeauna dificil. Limitele de testare a angrenajelor se regăsesc acolo unde este disponibilă mașina PMM-G - segmentele și cremalierele angrenajelor nu reprezintă o problemă pentru Leitz PMM-G. După măsurarea segmentelor individuale, software-ul le poate uni și poate evalua excentricitatea și devierea.
Arbori lungi
Prin fixarea unui arbore cu o lungime de 7000 mm / 275” în poziție orizontală, PMM-G verifică angrenajele și toate caracteristicile arborelui rapid, precis și automat, prin intermediul unei singure setări.
Care sunt beneficiile utilizării unei CMM pentru inspecţia angrenajelor, şi care sunt tipurile de angrenaje care pot fi inspectate?
Software-ul PC-DMIS sprijină și permite procesul de inspecție a angrenajelor.
Angrenajele au fost întotdeauna o arie extrem de specializată a inspecției. Având calcule specifice geometriei angrenajelor, chiar și cei mai buni inspectori din domeniu nu puteau lucra cu detaliile geometriei acestora. În mod tradițional, echipamentul dedicat inspecției angrenajelor, care este extrem de scump, a fost singura modalitate de a identifica problemele de producție. Capacitatea de a inspecta automat un angrenaj utilizând o mașină de măsurat în coordonate, o piesă mai flexibilă și cu un cost relativ redus, oferă posibilitatea de a inspecta angrenaje pentru aproape orice atelier care necesită acest lucru. Un alt beneficiu este faptul că majoritatea atelierelor dețin o mașină automată de măsurat în coordonate, ceea ce înseamnă că inspecția angrenajelor oferă o nouă capacitate unui instrument existent. CMM-urile Brown & Sharpe Global sunt adecvate pentru rularea software-ului modului dedicat angrenajelor PC-DMIS. Anumite tipuri de angrenaje pot fi măsurate utilizând un sistem optic automat de inspecție, precum linia de sisteme optice Optiv oferită de Hexagon Metrology, de asemenea echipate cu PC-DMIS și cu modulul dedicat angrenajelor.
Inspecţia angrenajelor cu ajutorul unei CMM. Există mai multe tipuri de angrenaje cu care poate funcționa software-ul de inspecție PC-DMIS. Acestea includ roți dințate conice, roți dințate elicoidale, roți dințate conice cu dinți drepți și roți dințate conice cu dinți elicoidali. Fiecare dintre acestea au propriile caracteristici, algoritmi dedicați, cerințe de inspecție și grafice de raport. Software-ul de inspecție PC-DMIS le poate îndeplini pe toate. Similar cu piesele de prelucrare convenționale, angrenajul poate fi fixat, aliniat și inspectat pe placa de lucru a mașinii. Acesta poate fi inspectat cu ajutorul capului tactil convențional, al capetelor de scanare analogică mai avansate și potențial, cu ajutorul capetelor de măsurare optice pentru anumite tipuri de angrenaje. Acest lucru permite ca angrenajul să fie inspectat fără să fie necesare dispozitive de fixare, echipamente sau senzori costisitori.
Software-ul dedicat angrenajelor dispune de o interfață frontală simplă a utilizatorului, care facilitează introducerea datelor pentru conectarea caracteristicilor specifice ale angrenajului, precum numărul dinților, diametrul roții, unghiul de înclinare al dintelui etc. După ce a fost realizat acest lucru, și după o scurtă procedură de aliniere, angrenajul poate fi inspectat automat, iar raportul se produce în câteva minute. Acest software poate măsura geometrii parțiale ale angrenajului, sau chiar poate sări peste dinți, în cazul unui angrenaj deteriorat. Asemănător pachetului principal, PC-DMIS dedicat angrenajelor permite ca inspec-ția acestora să fie disponibilă pentru mai multe ateliere pentru o parte din costul echipamentului anterior de inspecție a angrenajelor.
Gabriela Georgescu este General Manager Hexagon Manufacturing Intelligence România
