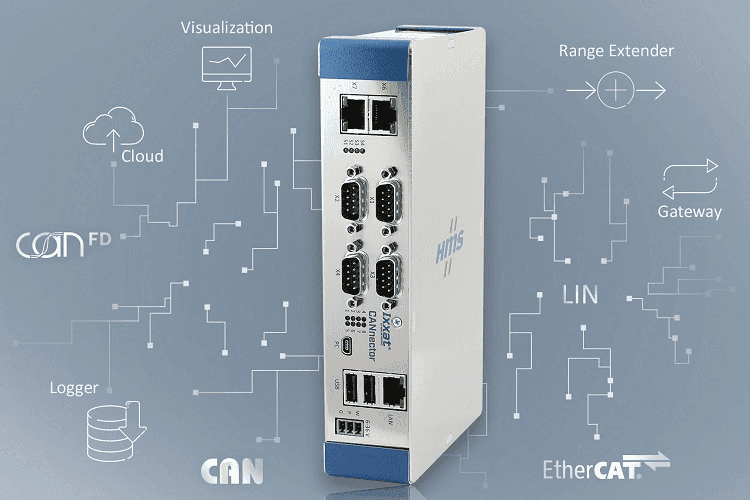

HMS Networks introduce acum Ixxat® CANnector, o soluție flexibilă pentru conectarea, trecerea și extinderea rețelelor CAN. În completarea seriilor existente CAN@net NT și CANbridge NT, CANnector oferă interfețe și funcții suplimentare, precum și funcționalități de înregistrare a datelor. Deoarece este compatibil cu CAN@net NT și CANbridge NT, CANnector permite extinderea ușoară a instalațiilor existente.
Un dispozitiv multifuncțional flexibil — jurnal de date, punte şi extensor de gamă
Precum CAN@net și CANbridge NT, CANnector este un dispozitiv autonom, ceea ce înseamnă că nu este nevoie de un PC. Pe lângă un CANnector generic, sunt oferite trei versiuni preconfigurate:
- CANnector Range – Pentru extinderea simplă a gamei CAN(FD) prin Ethernet sau ca interfaţă CAN conectată la PC prin Ethernet.
- CANnector Bridge – bridge/gateway CAN(FD), bazat pe cadru sau semnal și cu funcţii, precum manipularea online a datelor în virgulă mobilă pentru toate sistemele bus.
- CANnector Log – Jurnal de date cu declanșator și tampon de apel, precum și mod de stingere cu consum redus cu funcţie wake-up pe CAN(FD), pentru înregistrarea datelor CAN(FD) bazate pe cadru sau semnal.
După despachetare și conectare, toate cele trei versiuni pot fi utilizate direct. Întrucât hardware- ul de bază este același, iar funcţiile diferite ale CANnector sunt furnizate de configuraţii încărcabile, toţi CANnectorii pot fi reconfiguraţi pentru a include funcţionalitatea la alegere.
Performant şi versatil
O platformă Linux puternică permite CANnector să execute aplicaţii complexe și manipulări de date direct pe dispozitiv. Suportul fișierelor de descriere a magistralei permite, de asemenea, operarea la nivelul semnalului.
Prin utilizarea „Wake-up on CAN” și prin posibilitatea de a dezactiva funcţia TX pe magistralele CAN, dispozitivul poate fi utilizat în aplicaţii care sunt sensibile la putere și siguranţă.
CANnector este disponibil în diferite versiuni hardware, care diferă doar prin numărul de interfeţe acceptate. Numărul maxim de interfeţe este de opt CAN(FD), două LIN, două Digital IO și o interfaţă slave EtherCAT, precum și Ethernet și USB. Interfaţa slave EtherCAT este implementată utilizând o tehnologie Anybus® CompactCom de la HMS, permiţând și suportul viitor al altor protocoale Ethernet industriale. Extensiile USB precum Wi-Fi și Bluetooth sunt disponibile ca opţiune.
Cloud şi conexiune PLC
Ixxat CANnector oferă numeroase funcţii suplimentare care permit, de exemplu, vizualizarea și simularea datelor live, folosind dispozitive mobile (smartphone sau tabletă) prin Wi-Fi sau conectivitate cloud prin OPCUA, MQTT sau prin HMS Hub™ - soluţia proprie a HMS pentru conectivitatea datelor industriale.
Folosind interfaţa slave EtherCAT, CANnector permite o conexiune directă a reţelelor bazate pe CAN(FD) la reţelele Ethernet industriale sau la un PLC.
Toate funcţiile pot fi executate în paralel pe dispozitivul CANnector, astfel încât, de exemplu, înregistrarea datelor poate fi executată în paralel cu conectarea CAN(FD) și vizualizarea datelor pe dispozitive mobile.
Configurare uşoară via drag&drop
HMS oferă gratuit un instrument Windows care permite configurarea ușoară a CANnector, în care „conexiunile” dintre sursă și ţintă sunt stabilite utilizând un concept Drag and Drop. Descrierile magistralei CAN(FD) pot fi importate opţional pentru configurare. Gama standard de funcţii poate fi extinsă utilizând mediul integrat de dezvoltare și depanare și propriul cod C-user sau modelele Matlab/Simulink, care pot fi executate direct pe dispozitiv.
