Utilizând peste 1500 de ventile de tip VOFC de la Festo, Divizia Bayer de Științe a Culturilor se bazează pe un sistem multifuncțional pentru producerea agenților de protecție a culturilor agricole - și o face fără probleme de operare de mai bine de 15 ani. Datorită acestor ventile, din punct de vedere statistic, sistemul ar putea intra în eroare doar o singură dată pe o perioadă de 2410 ani, din cauza unei funcționări defectuoase.

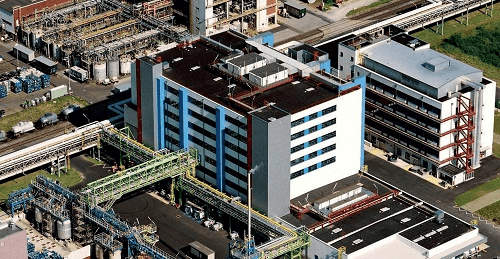

În 2002, Bayer a investit aproximativ 110 milioane de euro în construcţia unui sistem multifuncţional la sediul său din Dormagen, lângă Köln, Germania. Această acţiune a adus totul sub același acoperiș: de la dezvoltarea și fabricarea de noi ingrediente active pentru protecţia culturilor, prelucrarea în laborator, prelevarea de probe și realizarea culturilor pilot, până la procesele de producţie.
Sistemul este proiectat astfel încât subsistemele și echipamentele disponibile, cum ar fi uscătoare, centrifuge, distilatoare, vase de agitare și alte reactoare să poată fi conectate și operate flexibil. Sistemul de control al procesului
este distribuit în 67 de sisteme de automatizare, permiţând astfel adaptarea flexibilă a unităţilor de control pentru proces. Deoarece procesul în sine necesită utilizarea fluidelor de operare inflamabile, schimbări frecvente ale procesului și numeroase interfeţe și puncte de intervenţie, părţi ale sistemului au fost clasificate ca zone potenţial explozive de categoria 1 și 2, în conformitate cu măsurile de prevenire și protecţie la explozie.
Siguranţă internă şi externă

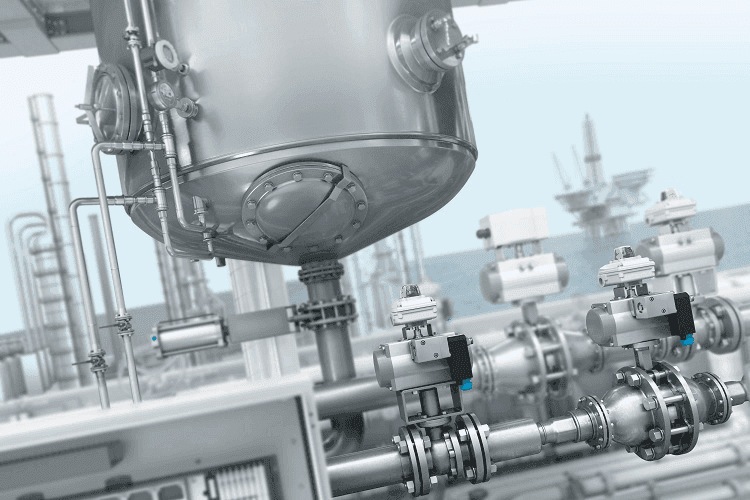

Peste 1.500 de ventile VOFC au fost instalate în circuite legate de siguranţă, precum și circuite care nu au legătură cu siguranţa în sistemul multifuncţional. Multe dintre aceste ventile acţionează robinete cu bilă la sistemele de rezervoare, reactoare sau în sistemele de alimentare cu medii de lucru. Indiferent că este utilizată în aplicaţii la interior sau în aer liber, cu dispozitive de acţionare mari sau mici, un ventil universal este destinat îndeplinirii tuturor aplicaţiilor, în conformitate cu dorinţele Bayer. Nu în ultimul rând, era necesară compatibilitatea ventilelor cu cerinţele de acţionare în circuite cu siguranţă intrinsecă (Ex i) în zona 1.

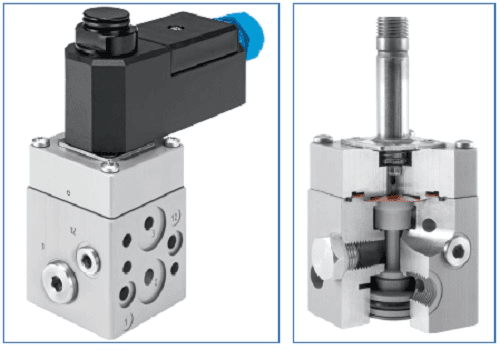

Festo poate furniza ventile din seria VOFC și VOFD cu aprobare TÜV (Consiliul tehnic de control german) până la SIL 3. Aceste componente, în conformitate cu cea mai recentă clasificare SIL a TÜV Rheinland, vor garanta probabilitatea a maxim 1 situaţie de funcţionare defectuoasă pentru 2.410 cicluri de comutare.
Presupunând că astfel de bucle de siguranţă sunt supuse unei inspecţii de siguranţă o dată pe an, aceasta înseamnă că o eroare ar putea apărea la o rată uimitoare de o singură dată în 2.410 ani. Aceste ventile sunt disponibile cu tipuri de protecţie la aprindere „Ex em” și „Ex ia” și, prin urmare, sunt deosebit de potrivite pentru utilizarea în bucle de siguranţă.
Pentru a crește protecţia la coroziune, carcasele ventilelor sunt acoperite cu Ematal, astfel încât să poată fi utilizate în medii dure. Pentru a le proteja contra apei de ploaie și a aerului exterior, ventilele nu au găuri de aerisire. Sistemele de aerisire au dispozitive speciale non-retur.
Scurgeri zero la alimentarea cu aer comprimat
Liniile de alimentare cu aer comprimat pentru aceste ventile sunt realizate de ani de zile, special pentru Bayer, din tuburi de plastic poliuretanic combinate cu fitingurile NPQH. Avantajul acestor tuburi este în principal instalarea flexibilă și simplă, oferind astfel importante economii de timp. Mecanismul clemei pentru tuburi, al garniturii push-in garantează etanșeitatea excelentă datorită inelului de etanșare integrat, dar permite totuși slăbirea rapidă a conexiunii atunci când este necesar. Pe lângă rezistenţa ridicată la radiaţii UV, rezistenţa chimică a tubului a fost, de asemenea, crucială în alegerea făcută.
Tuburile din plastic sunt disponibile în diferite culori, astfel încât să fie ușor de distins între cele pentru aer comprimat și cele pentru azot și nu necesită marcaje suplimentare. Pachetele în vrac pentru tuburi mai lungi reduc numărul punctelor de conectare și, prin urmare, eventualele scurgeri.
Siguranţă testată
Până în prezent, niciuna dintre cele aproximativ 1.500 de ventile Festo cu siguranţă intrinsecă și certificare TÜV până la SIL 3 instalate în sistem nu s-a defectat pe parcursul a 15 ani de funcţionare. Pentru a verifica acest lucru, Bayer a scos 14 ventile din sistem după 15 ani de funcţionare continuă și le-a supus unor teste extinse în camera climatică de la Festo. Rezultatele acestor teste au fost extrem de pozitive. Acest lucru i-a permis Festo să confirme cele 20 de teste de laborator efectuate în urmă cu 20 de ani pentru consiliul de control tehnic german TÜV-Rheinland.
