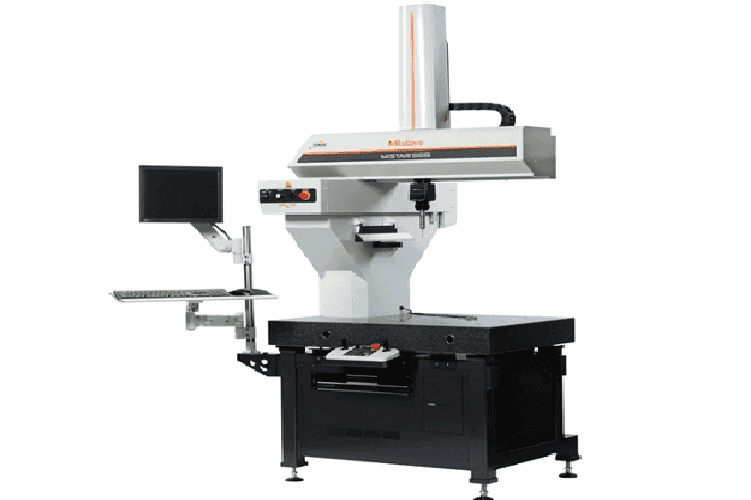

Mașina de măsurat în coordonate 3D CNC, MiSTAR 555, proiectată să fie utilizată în atelier, este prevăzută cu o structură deschisă cu o grindă prinsă în consolă pe axa X, și a fost proiectată pentru utilizare ușoară, permițând utilizatorilor să o alimenteze cu piese pentru măsurare cu ușurință din trei direcții: din față, din spate și din partea dreaptă.
Această mașină extraordinară a fost creată să dureze în mediul de fabricaţie și realizează măsurarea rapidă și precizie ridicată fără a fi nevoie să creeze un mediu special, ca de exemplu un laborator, în zona de producţie.
Acest lucru a fost realizat prin asigurarea de precizie într-o gamă largă de temperaturi de la 10 ° C la 40 ° C și concepţia de simplitate, necesitând doar o alimentare de 100 V AC fără sursă de aer comprimat. Flexibilitatea și economisirea de spaţiu au redus aria de instalare la aproximativ 70 la sută faţă de CMM-ul tip portal convenţional (în comparaţie cu produsele companiei).
În plus, ca și la mașini-unelte, vizualizarea informaţiilor despre starea de funcţionare a instrumentelor și instrumentele de măsurare este necesară pentru a preveni oprirea sistemului.
Mitutoyo a dezvoltat cu succes SMS-ul (Smart Measuring System), care este o tehnologie ce permite monitorizarea stării de funcţionare cerute de fabricile inteligente și oferă integrat istoricul monitorizării pentru întreţinerea preventivă. De acum încolo MiSTAR 555 oferă această tehnologie, și vine în sprijinul fabricilor inteligente. Mitutoyo contribuie astfel la viitorul evoluţiei producţiei de precizie deosebită.
Date tehnice:
- Volumul de măsurare: 570(X)×500(Y) × 500(Z) mm
- Rezoluţia: 0.0001 mm
- Acurateţea mașinii E0, MPE= 2.2+3L/1000 μm
- Ghidaje: liniare (pe toate axele)
- Viteza de deplasare combinată maximă: 606 mm/s
- Accelerarea combinată maximă: 2695 mm/s2
- Metoda de măsurare: Encoder linear
- Interval de temp. de lucru: 10°C to 40°C
- Greutate maximă admisă: 120 kg
- Greutatea proprie: 655 kg
Caracteristici:
1. Îmbunătăţirea durabilităţii în mediu de producţie
Mașina este prevăzută cu o structură perfecţionată, care poate fi folosită în condiţii de siguranţă într-o gamă largă de temperaturi de la 10 ° C la 40 ° C, datorită tehnologiilor dezvoltate prin gama de mașini de măsurare în coordonate 3D CNC seria MACH, concepute pentru măsurare în linia de producţie. Oferă de asemenea, o protecţie superioară contra stropilor de ulei, vaporilor de apă și praf, datorită noului sistem foarte robust de scară liniară ABS pe ghidajele fiecărei axe în parte.
2. Oferă flexibilitate locației de instalare
Reduce zona de instalare cu aproximativ 70% a întregului sistem prin compactarea structurii principale a corpului și stocarea unităţii de control și a PC-ului în standul de bază a mașinii.
3. Operare îmbunătățită
Mașina a fost dotată cu un sistem de operare (software) simplu îmbunătăţit, de pe un panou tactil, care contribuie la stabilizarea și optimizarea calităţii măsurării, reducând totodată timpul de citire. Sistemul de fixare permite prinderea cu ușurinţă a diferitelor tipuri de piese pe masa mașinii, fără a fi nevoie de fabricarea de sisteme de prindere dedicate.
4. Măsurarea cu precizie deosebită a formei
Mașina suportă sondele de scanare tactile, care permit măsurarea precisă a contururilor diverselor caracteristici. Utilizarea magaziei de palpatori permite măsurarea eficientă a pieselor cu o formă complicată.
5. Vizualizarea stării de funcționare
Monitorul stării de funcţionare, analizează și reduce timpul de inactivitate, arată starea instrumentului de măsurare în sine, rezultând îmbunătăţirea productivităţii și gestionarea îmbunătăţită a întreţinerii. MeasurLink, software- ul de control statistic de proces, colectează și analizează datele instrumentului de măsurare în timp real, permiţând menţinerea calităţii pieselor de prelucrat. Realizează managementul integrat al informaţiilor despre procesul de producţie printr-o reţea.
6. Frumusețea formei
Oferă un design compact de economisire a spaţiului folosind la maxim diferite elemente de structură pentru a preveni un sentiment de înghesuială, optimizând structura pentru a îmbunătăţi precizia de măsurare, performând cu aranjarea formelor inteligent, totodată adoptând noi forme de nervuri.
