Delcam a introdus o serie de noi opţiuni de modelare directă în noua versiune de software CAD, PowerSHAPE. Spre deosebire de alte programe, care au încorporate modelarea directă ca parte a unui sistem de design de produs, opţiunile din PowerSHAPE sunt axate pe design pentru producţie, în special pe pregătirea modelului 3D al produsului pentru dezvoltarea de matriţe şi alte tipuri de scule.
Funcţiile de modelare directă introduse vor permite proiectanţilor de matriţe să rezolve problemele comune ce apar în proiectare, cum ar fi insuficienta înclinare a pereţilor sau razele de racordare nepotrivite. Este mai rapidă folosirea modelării directe decât a modelării de suprafeţe, ceea ce duce la scurtarea timpului de proiectare. În plus, aceste noi opţiuni au fost făcute cât mai accesibile prin încorporarea lor în structura de comenzi existentă şi nu prin definirea unui grup nou de comenzi.
Împreună cu posibilităţile extinse de transfer de fişiere şi reparare model, deja existente în PowerSHAPE, adăugarea opţiunii de modelare directă oferă o gamă unică de capabilităţi proiectanţilor de ştanţe şi matriţe.
Modificarea unghiului de înclinare al pereţilor, necesar pentru extragerea produsului din matriţă, se poate face direct pe modelul solid, fie prin utilizarea unei valori specifice, fie prin modificarea modelului interactiv. Schimbarea poate fi aplicată pe o singură suprafaţă sau la un grup de suprafeţe, cum ar fi laturile unui buzunar. În acest ultim caz, software-ul este destul de inteligent pentru a menţine razele de racordare ce leagă aceste suprafeţe.
O altă problemă comună pentru matriţeri este utilizarea de către proiectanţii de produs a razelor de racordare nepractice. Razele mici necesită timp de prelucrare suplimentar ceea ce duce la creşterea timpului de livrare şi a costurilor. În plus, ele pot încetini curgerea materialului în matriţă, majorându-se astfel timpii de procesare şi presiunea necesară.
PowerSHAPE poate folosi modelarea directă pentru a identifica în mod automat racordările în cadrul geometriei importate, chiar şi atunci când istoria de modelare a fost pierdută. Ele pot fi apoi înlocuite cu alte racordări cu raze corecte din punct de vedere tehnologic.
Probleme de curgere a materialului pot apărea şi atunci când grosimea unor elemente cum ar fi nervurile de rigidizare nu este suficient de mare. Din nou PowerSHAPE poate fi folosit pentru modificarea automată a grosimii prin introducerea de valori sau interactiv pe modelul 3D.
Aceeaşi opţiune de modificare a grosimii poate fi folosită şi pentru a adăuga material pe unele zone înainte de a fi prelucrate sau pe zonele ce vor fi folosite pentru extragerea electrozilor.

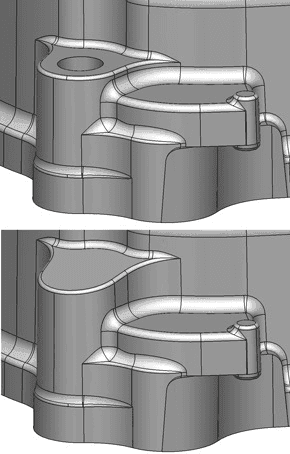

Modelarea directă permite eliminarea rapidă a unor zone de pe modelul solid 3D, PowerSHAPE refăcând în mod automat zona de model rămasă. Totodată putem face operaţii de mutare, copiere, rotire şi scalare a diferitelor porţiuni de model, iar de refacerea modelului se ocupă în mod automat PowerSHAPE.
Alte caracteristici care pot fi identificate automat pe model sunt găurile, buzunarele, bosajele şi asupra cărora putem adăuga informaţii utile pentru prelucrare ce vor fi transferate în Powermill. De exemplu datele referitoare la dimensiunile găurilor pot fi folosite de către Powermill pentru generarea automată a traseelor de prelucrare. De asemenea găurile pot fi eliminate de pe model în aplicaţia CAM pentru a nu fi luate în considerare înainte de operaţia de găurire.
Samir Hulubencu General Manager Delcam Ro
