Nikon XT H 225 ST. Tomografie industrial computerizată

Nikon XT H 225 ST este un Computer Tomograf (CT) ideal pen­tru o gamă largă de tipuri de materiale și dimensiuni de piese. Sistemul CT este disponibil cu două surse interschimbabile: Sursa Ultrafocus (reflecție), care operează între 20 și 225 kV devenind o unealtă flexibilă pentru laboratoarele de calitate, departamentele de cercetare, dar și pentru companiile concentrate pe producție; Sursa Nanofocus, care operează între 2—180 kV asigurând o recunoaștere de sub micron.

Sistemul este total asigurat și protejat cu scut ani-radiație la mai puțin de 1 μSv/h pe toate supra­fețele exterioare. Acest lucru face XT H 225 ST unul dintre cele mai sigure sisteme CT de pe piață, fiind în deplină conformitate cu toate normele internaționale de siguranță (DIN 54113).

Echipamentul Nikon XTH 225 ST poate fi uti­lizat pentru analiză și control dimensional în cadrul următoarelor tipuri de analiză: controlul defectelor, analiză de incluziuni și porozități, control dimen­sional, reverse engineering.

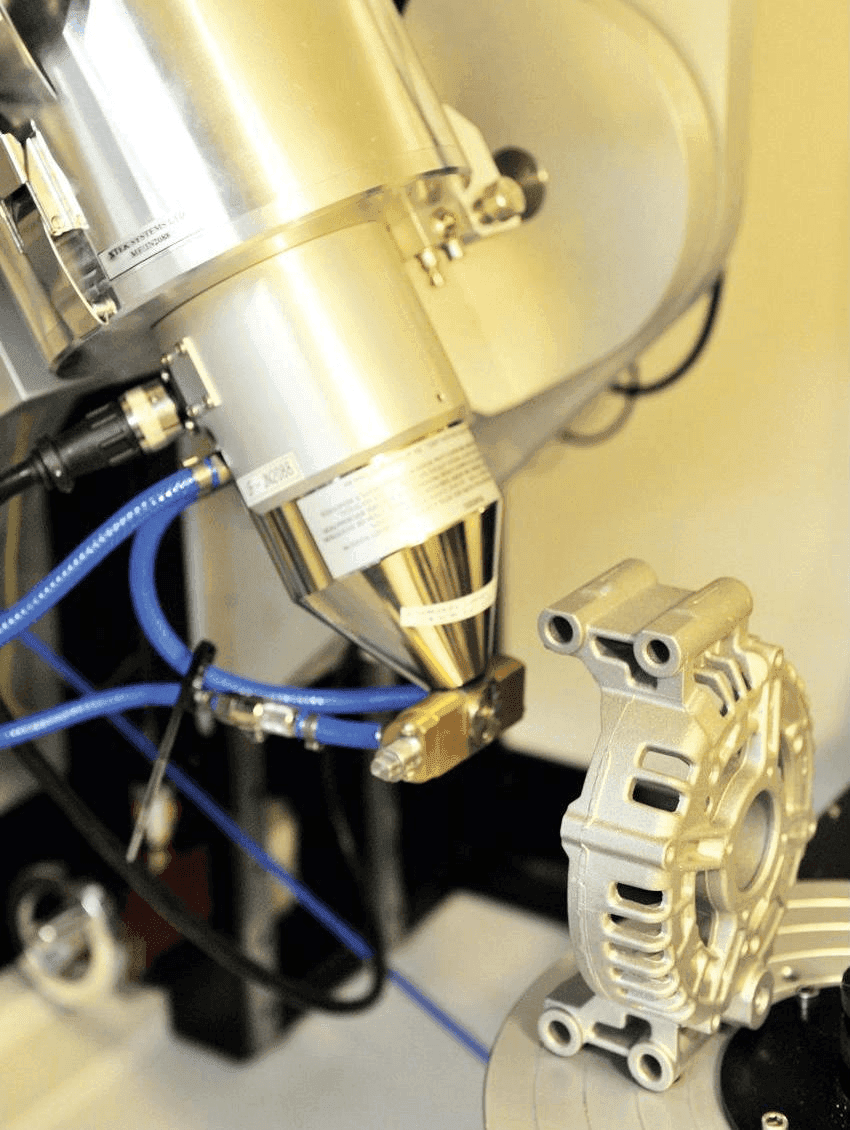

Piesa de inspectat se poziționează pe masa rotativă în fața tunului, aceasta fiind bombardată cu raze X. Panoul detector captează câte o imagine 2D pentru fiecare increment de rotație al mesei, la final, în urma reconstrucției, rezultând un model 3D pe care se efectuează inspecția. În figura 2 este evidențiat principiul de funcționare.

 FOTO 2. Scanare cu raze X

Echipamentul cu raze X Nikon XTH225 ST poate fi utilizat într-o gamă largă de aplicații după cum urmează:

•  Industria auto:

• inspecția injectoarelor

• inspecția senzorilor

• inspecția conectorilor electrici

• inspecția componentelor turnate

• Industria aerospaţială:

• inspecția componentelor complexe din plastic

• inspecția paletelor de turbină

• Industria medicală:

• inspecția componentelor din plastic

• inspecția componentelor din material com­pozit

• inspecția structurilor osoase

Toate echipamentele cu raze X de la Nikon Metrology utilizează software specializat de ultimă generație, intuitiv, pentru scanarea, reconstrucția și inspecția elementului scanat. Datorită design-ului revoluționar, nivelul de mentenanță al sistemelor cu raze X de la Nikon este scăzut, costurile pentru această operațiune fiind nesemnificative.

---
