Software-ul PC-DMIS 2020 R2, lansat de Hexagon în luna septembrie este unul dintre primele produse software care acceptă ASME Y14.5 și ISO 1101-2017, oferind eficiență și încredere atunci când se lucrează cu specificații de proiectare noi.

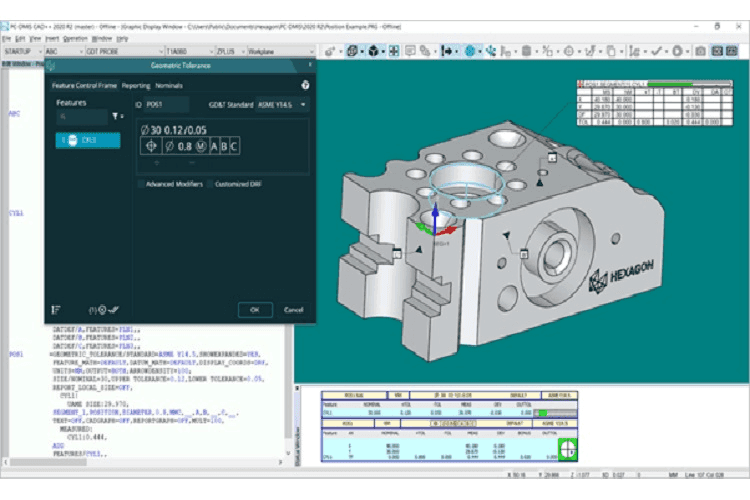

PC-DMIS 2020 R2 introduce noua comandă Toleranţe geometrice, o bibliotecă GD&T „bazată pe reguli” care acceptă ASME Y14.5 - 2018, ISO 1101 - 2017 și oferă o serie de îmbunătăţiri și capabilităţi extinse în biblioteca actuală XactMeasure.
Revizuiri standarde
În 2018, definiţia Y14.5 a elementelor de referinţă a fost revizuită pentru a veni cu o definiţie matematică pentru un singur element de referinţă ,,datum feature’’ care reprezintă simulatorul mecanic al referinţei ,,datum’’ sau „omologul geometric real”, conform Y14.5.1 - 2019.
Această nouă definiţie îmbunătăţește corelaţia dintre metodele de inspecţie mecanică și datele digitale de la sistemele de măsurare în coordonate și mai exact, reprezintă modul în care piesele se potrivesc și funcţionează în ansamblu. PC-DMIS este acum unul dintre primele produse software care acceptă ASME Y14.5 – 2018 și ISO 1101 – 2017, astfel încât producătorii pot satisface cu încredere și eficienţă cerinţele noilor specificaţii de proiectare.
Noua funcţie software de verificare a erorilor vă garantează că specificaţiile respectă standardele ASME sau ISO și semnalează notificările nevalide prin mesaje de avertizare descriptive pentru a ajuta la identificarea și remedierea erorilor de proiectare. Noua bibliotecă GD&T acceptă și definiţia pe bază de model - model-based definition (MBD) în conformitate cu standardele actuale ASME și ISO MBD.
Utilizarea comenzii Toleranţe Geometrice
Când se deschide o rutină creată într-o versiune PC-DMIS anterioară 2020 R2, toate comenzile dvs. XactMeasure vor fi convertite automat în comenzi Toleranţe geometrice atunci când se utilizează 2020 R2. Accesarea acestei noi funcţii se face în același mod ca la XactMeasure, accesând ,,Insert’’ > ,,Dimension’’ din meniu. Sau, din bara de instrumente cu opţiunea ,,use legacy dimension’’ dezactivată.

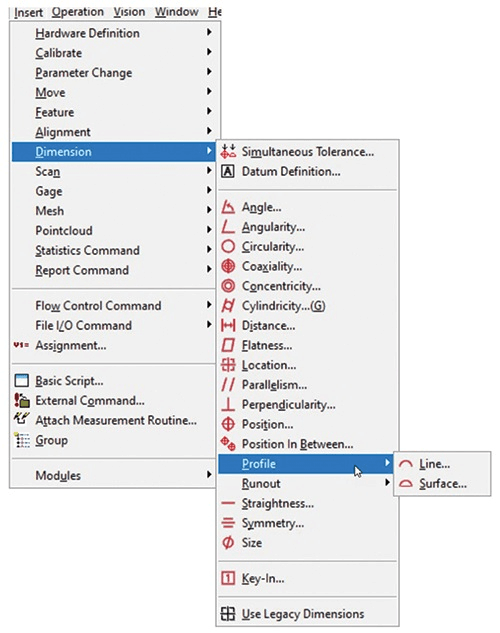

- Exemplu pentru cum să accesați comanda Toleranțe Geometrice din meniul PC-DMIS 2020 R2.

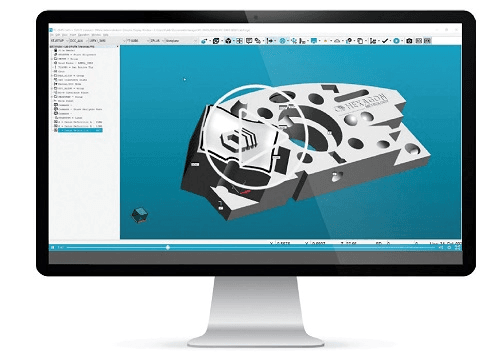

- Exemplu de Feature Control Frame pentru comanda Toleranțe Geometrice care arată cum se pot construi elemente compuse cu până la 5 segmente.

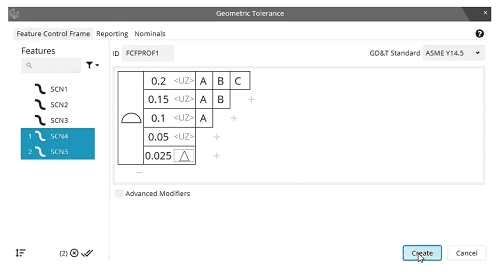

- Exemple de Feature Control Frame pentru comanda Toleranțe Geometrice care arată cum pot fi selectați modificatorii de zonă atunci când se lucrează cu ISO 1101.
Când se deschide feature control frame, veţi constata că multe dintre avantajele metodei anterioare se păstrează și în plus beneficiaţi de multe ale îmbunătăţiri...
- Acum puteţi crea un element compus feature control frame cu până la cinci segmente Suport extins modificator - modificatorul de profil dinamic adăugat la ASME Y14.5 - 2018 vă permite să eliminaţi constrângerea legată de dimensiune din caracteristicile plane.
- Modificatorul de plan tangent elimină forma de bază din rezultatele orientării.
- Modificatorul de translaţie este acum disponibil pentru referinţele cu prioritate inferioară.
- Cum funcţionează în conformitate cu ISO 1101, acum puteţi selecta modificatorii de zonă UZ și OZ pentru abaterile de profil.
În conformitate cu ISO 1101 sau ASME Y14.5, global (ISO), sunt disponibile ‘unrelated actual mating envelope’ (ASME) și dimensiune locală.
PC-DMIS 2020 R2 vine și cu următoarele avantaje oferite de comanda Toleranţe Geometrice:
- Abaterile de formă pot oferi acum rezultate cele mai mici pătrate ‘least squares’, de multe ori necesare pentru ajustarea procesului.
- Toleranţele de orientare au zone plane inteligente care trebuie introduse doar atunci când este nevoie.
- Concentricitatea are acum definiţia punct median evaziv - ‘elusive median point’ disponibil opţional atunci când se lucrează conform standardului ASME Y14.5 - 2018.
Verificatorul de erori revizuit emite mesaje de eroare în timp real în Feature Control Frame.
Raport Toleranţe Geometrice
În fila raport sunt disponibile o serie de opţiuni noi - matematica folosită de comanda Toleranţe Geometrice poate fi acum selectată. Opţiunea implicită selectează matematica implicită folosită de standardul selectat cu care lucraţi. Sau puteţi selecta opţiunea cele mai mici pătrate ‘least squares’.
Textul și analiza grafică pot fi acum modificate la fiecare segment; astfel aveţi flexibilitate la configurarea modului de afișare a raportului. Analiza grafică în funcţie de segment creează un obiect grafic unic pentru fiecare segment, care previne orice suprapunere a rezultatelor.
În raport, informaţiile despre axa de referinţă și rezultatele poziţiei sunt acum combinate. Veţi vedea valori implicite mai bune pentru coloanele afișate și informaţiile despre bonusuri. Totodată, am eliminat tabelul de schimb de date de referinţă adesea greșit înţelese, oferindu-vă un raport mai clar.
Cu noua comandă Toleranţe Geometrice puteţi fi sigur că lucraţi cu precizie, conform noilor standarde ASME sau ISO, analiza dvs. și raportul fiind mai precise și conforme.
Avantajele acestei funcţii noi sunt semnificative și aici am discutat numai despre lucrurile evidente; pentru mai multe informaţii despre cum să profitaţi la maxim de noua funcţie Toleranţe Geometrice, contactați-ne.
