Presele de îndoit table tip abkant CNC sunt utilaje extrem de flexibile, cu aplicații foarte diverse ce pot fi extinse prin utilizarea de scule speciale.
Una dintre operațiile des folosite pe abkant este operaţia de aplatizare (hemming/flattening). Aplatizarea este operația de îndoire a muchiilor la 180 de grade (suprapunere muchii tablă) executată pe abkant.
Aplicaţiile aplatizării pot fi următoarele:
- Creşterea siguranței la utilizarea şi manipularea pieselor de tablă, ascunderea defectelor de muchie şi reducerea expunerii utilizatorilor finali direct la muchia tăietoare a tablei ce poate cauza probleme (în acest caz nici nu mai este necesară debavurarea acestor muchii).
- Întărirea rigidităţii muchiei tablei şi a piesei respective.
- Îmbunătăţirea design-ului piesei respective.
- Pot fi folosite la îmbinarea a două table (aplatizările deschise).

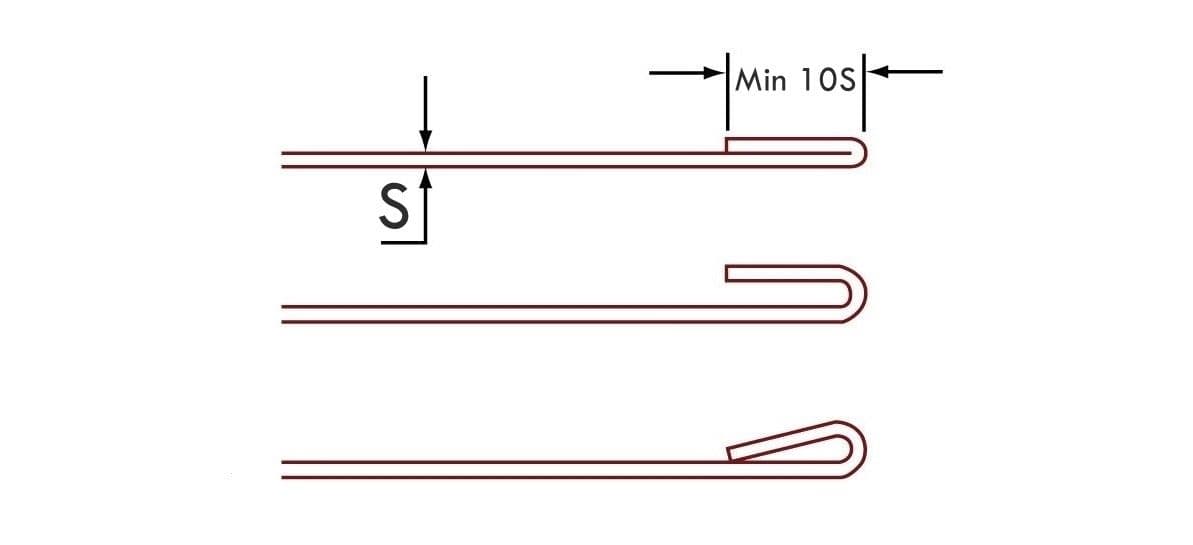

Tipurile cele mai întâlnite de aplatizare sunt cele din figura 1:
1. Aplatizare dreaptă (închisă) - este cea mai utilizată, necesită însă forţa cea mai mare de închidere şi nu se pretează la materialele mai puţin ductile ce se pot fisura. Limita de grosime este în general 2.5-3.0 mm.
2. Aplatizare deschisă - necesită un adaos la aplatizare între cele 2 feţe, ce se elimină la final
3. Aplatizare semi-închisă tip ,,picătură” - necesită o forţă mai mică față de aplatizarea dreaptă, se utilizează la materiale mai pretabile la fisurare şi la care nu se poate face aplatizare dreaptă. Se recomandă ca materialele la care se face acest gen
de aplatizare să aibă în prealabil o protecţie anticorozivă (tablă zincată, etc.) pentru că dacă piesele se vopsesc ulterior, vopseaua nu va pătrunde în interiorul aplatizării şi spaţiul respectiv favorizează apariţia coroziunii.

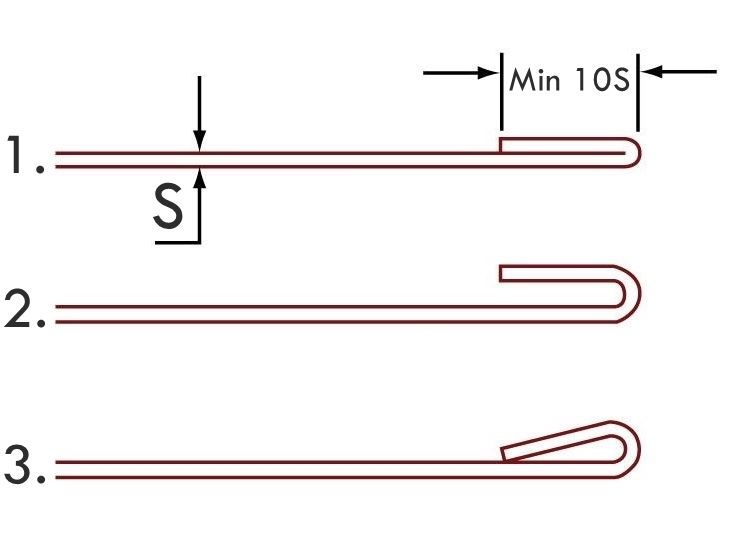

Figura 1. Tipuri uzuale de aplatizare.
În general aplatizarea se face în 2 etape:
- O pre-îndoire la un unghi ascuţit în jur de 30 grade (uzual unghiurile la care se poate face această pre-îndoire sunt 26/30/35 grade)
- Aplatizarea (apăsarea) finală.
Figura 2
Unele prese abkant din noile generaţii au posibilitatea de a efectua aplatizarea fără scule speciale (abkanturile ce au mese dedicate pentru aplatizare).
Pentru restul maşinilor însă, aplatizarea se poate face foarte simplu utilizând câteva tipuri de scule pe care le vom descrie în continuare.

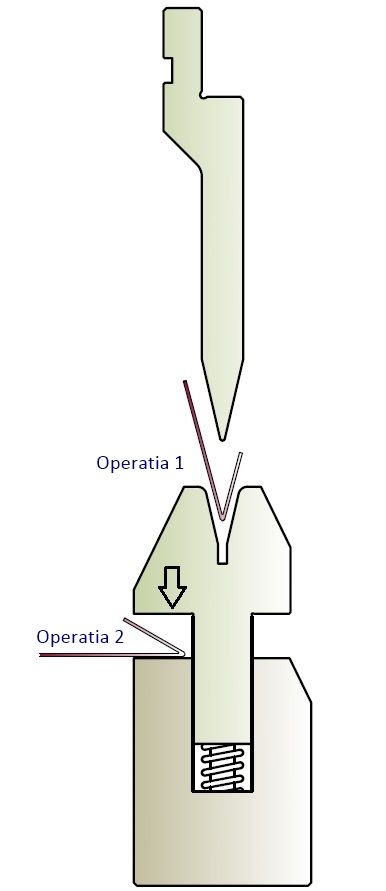

1. Aplatizarea cu prisme cu arc (figura 2) – scule ce fac atât preîndoirea la ~ 30 de grade pe prisma superioară, cât şi aplatizarea propriu-zisă între partea superioară mobilă şi partea inferioară fixă.

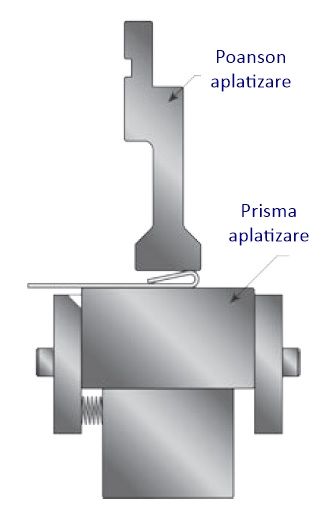

2. Aplatizarea utilizând scule simple, în varianta pentru table subțiri (figura 3 – scule ce fac de asemenea ambele faze ale aplatizării) sau pentru table mai groase (figura 4 – fac doar faza a doua a aplatizării, după ce prima fază est e executată pe alte scule).
3. Aplatizarea utilizând o combinaţie între scule şi tehnologii existente pe maşină (cum ar fi ,,Axa I” la presele abkant Trumpf® etc. ).
Figura 3
Figura 4
Un aspect important de care trebuie ţinut seama este forţa necesară, forţă care poate fi destul de mare la aplatizare. Din acest motiv uzual, aplatizarea este limitată la grosimi de maxim 2,5-3,0 mm (sau 2,0 mm la inox). Forţa calculată trebuie să fie mai mică faţă de cea pe care o poate furniza abkantul şi de asemenea trebuie să fie mai mică față de cât pot suporta sculele. Orientativ, se poate lua în considerare tabelul din figura 5 – forţa în tone pe metru necesară la aplatizarea tip ,,picătură” şi la aplatizare dreaptă. În acest tabel S reprezintă grosimea de material, A este deschiderea la aplatizarea semiînchisă (ce este 2xS la cea dreaptă), iar în ultimele 2 coloane sunt forţele pe metru necesare la aplatizarea tablei Mild Steel/tablă neagră respectiv tablă inox (ultima coloană).

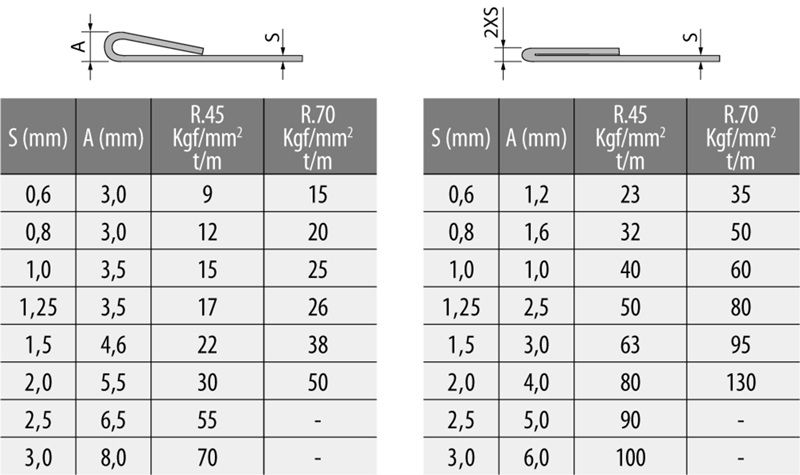

Figura 5 Forţe necesare la aplatizare
Calcule mai precise de forţe puteți face utilizând riglele de calcul parametri îndoire pe care le furnizăm gratuit, la cerere, sau formularul prezent pe site-ul SM TECH. De asemenea, controlerele CNC ale majorităţii abkanturilor calculează automat forţa necesară la aplatizare.
Mai multe detalii despre aplatizare (precum şi filme cu modul de lucru al sculelor de aplatizare) se pot găsi la: https://www.sm-tech.ro/scule-aplatizare-hemming-flattening-abkant/
