Penele de închidere sunt utilizate ca elemente mecanice în fabricarea sculelor pentru a poziționa și fixa cu precizie glisierele la închiderea matriței. În timp ce pana de închidere deplasează componentele în poziția corectă de lucru, placa de presiune susține glisiera și asigură rezistența acesteia la forțele mari din timpul procesului de injecție.
La fabricarea componentelor cu subtăieri sau alte geometrii complexe, trebuie asigurată susținerea repetabilă și stabilă a elementelor glisierelor. Dacă unghiul penei este prea mare, forța de reținere este redusă și glisorul se poate mișca ușor în timpul injecției. Acest lucru duce la formarea de bavuri pe componentă. Unghiurile penei care sunt setate prea mici blochează glisorul foarte strâns, dar în același timp provoacă o uzură inutil de mare și, în cel mai rău caz, chiar ruperea. Coordonarea precisă a penei și a suprafeței de contact este, prin urmare, de o importanță crucială.
Reglaj precis fără obișnuințe - VARIO concept
Timpul este un factor cheie pentru eficiență și competitivitate. Soluția cu pană de blocare VARIO permite reglarea precisă direct pe mașina de turnare prin injecție – fără demontări care consumă mult timp. Reglajele pot fi efectuate cu efort minim, reducând semnificativ timpul de nefuncționare.

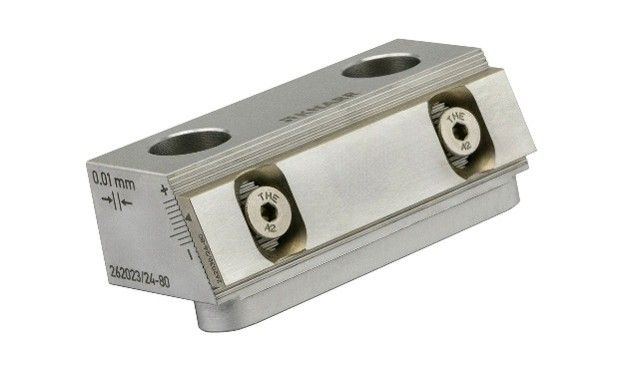

Pană de închidere cu placă de presiune – VARIO
- Economie de timp și costuri datorită posibilității de reglare
- Nu este necesară demontarea, datorită reglării direct pe mașina de turnare prin injecție sau pe bancul de lucru
- Nu este necesară șlefuirea sau utilizarea folie oțel de adaos/sudarea
- Sistemul de blocare și scala permit o reglare precisă și reproductibilă
- Toate componentele sunt disponibile ca alternativă inoxidabilă

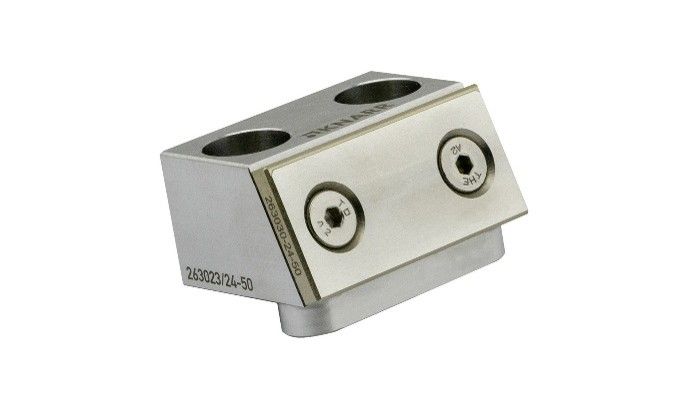

Pană de închidere cu placă de presiune
- Placă de presiune cu dimensiuni suplimentare pentru ajustare
- Montare posibilă din planul de separare
- Șuruburi cu cap înecat incluse
Soluții speciale individuale

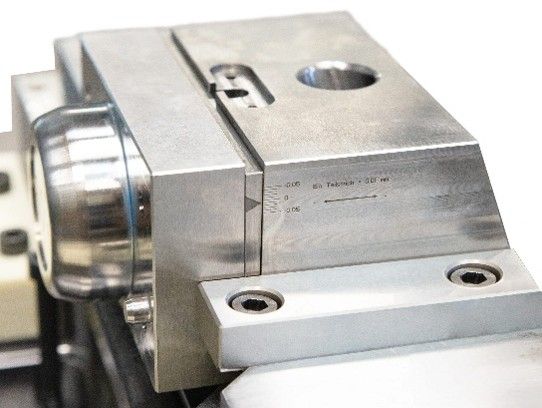

Supapă cu placă de presiune reglabilă continuu
- Versiune cu funcție de reglare continuă
- Inscripționare individuală și domeniu de reglare
Placă de presiune cu mimic de reglare
- Prin unitatea de reglare, este posibilă completarea funcției de ajustare pe pene de închidere clasice sau în plăci de formă.
