PC-DMIS este utilizat drept client de metrologie pentru noile celule de măsurare robotice de la Hexagon. Acesta este o nouă generație de măsurare optică 3D automată inovatoare, care este lansată în tot Grupul Volkswagen.
Principalul producător de automobile ŠKODA AUTO face parte din Grupul Volkswagen de peste 30 de ani. În această perioadă de timp, a devenit o companie puternică și de succes la nivel internaţional, oferind zece linii diferite de modele de vehicule pe pieţele din întreaga lume. Odată cu tendinţa emergentă de mobilitate ecologică, compania intenţionează să își extindă portofoliul și nu doar cu mașini electrice.

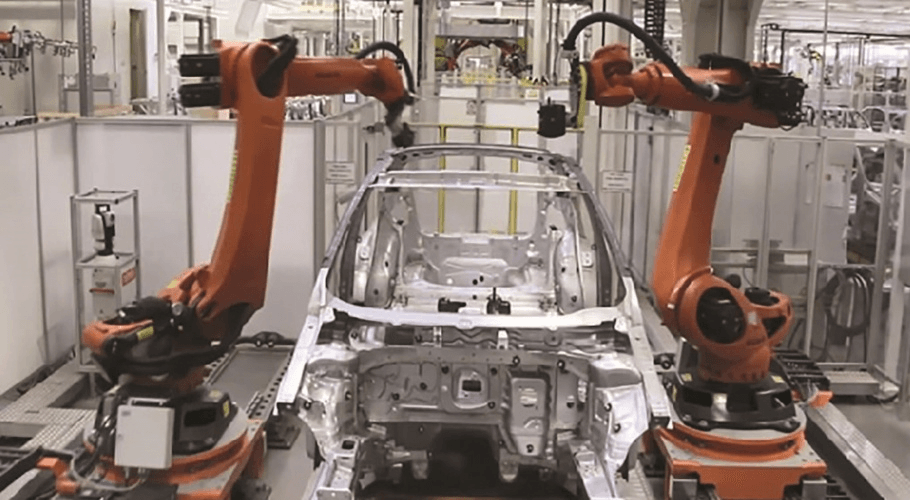

Hexagon și ŠKODA AUTO sunt parteneri pentru procesele de măsurare de câteva decenii. Această cooperare a trecut la un nivel superior la sfârșitul anului 2018, când companiile au încheiat un acord pentru a sprijini ŠKODA AUTO în reconfigurarea proceselor de inspecţie pentru sistemele optice 3D în locul măsurării tactile. Acest program a dus la o creștere semnificativă a capacităţii și calităţii măsurării, precum și la digitalizarea rezultatelor obţinute de la dispozitivele de măsurare. Acest lucru a fost realizat prin modernizarea mai multor mașini de măsurat în coordonate (CMM-uri) instalate, dar mai ales printr-o instalare unică a două celule inteligente de măsurare complet automatizate pentru centrul de măsurare din Mladá Boleslav.
Programare offline eficientă a măsurărilor robotice
Celula de măsurare este echipată cu PC-DMIS în toate fabricile ŠKODA AUTO din Republica Cehă. Utilizarea unei singure platforme software în fabrici vine cu o serie de avantaje practice, cum ar fi integrarea uniformă a principiilor de măsurare a Grupului VW direct în PC-DMIS. De asemenea, a adăugat valoare tehnică posibilităţii de pregătire offline a programelor de măsurare.
O schimbare semnificativă în dezvoltarea PC-DMIS în ultimii ani a făcut posibilă exploatarea la maxim a programării offline.
Operatorii noilor celule de măsurare din Mladá Boleslav au reușit să profite la maximum de această capacitate, lucru care le permite să înceapă măsurarea foarte rapid, la momentul lansării producţiei de piese noi. Nu este necesară instruire suplimentară, operatorii pot accesa integrarea cu doar câteva clicuri.
Până acum, ŠKODA AUTO a folosit programarea offline doar la capacitate limitată, de obicei pentru măsurarea tactilă pe CMM-uri tradiţionale. Dar odată cu noul software HxGN Robotic Automation lansat oficial de Hexagon în 2021, această funcţionalitate din PC-DMIS poate fi acum utilizată și mai mult în contextul măsurării robotice optice.
Software-ul HxGN Robotic Automation reduce semnificativ timpul necesar pentru programarea offline a măsurărilor robotice și depanarea programelor de măsurare. Rezultatele măsurărilor comparative au confirmat eficacitatea noii soluții și sunt o condiție prealabilă bună pentru implementarea acestui software pentru alte sarcini realizate cu mașini de măsurat robotice. Celulele de măsurare complet robotizate ale Hexagon sunt prima întruchipare a cooperării noastre în domeniul măsurării optice, dar deja este clar că acesta este doar începutul. Ne dorim să continuăm alte proiecte cât mai curând posibil și să folosim combinația puternică dintre PC-DMIS și software-ul nostru HxGN Robotic Automation pentru măsurarea în linie și la linie. Martin JEHLIČKA, Directorul centrului de măsurare ŠKODA AUTO, Mladá Boleslav, responsabil cu tehnologiile de măsurare în domeniul producției auto
Soluţie inteligentă personalizată

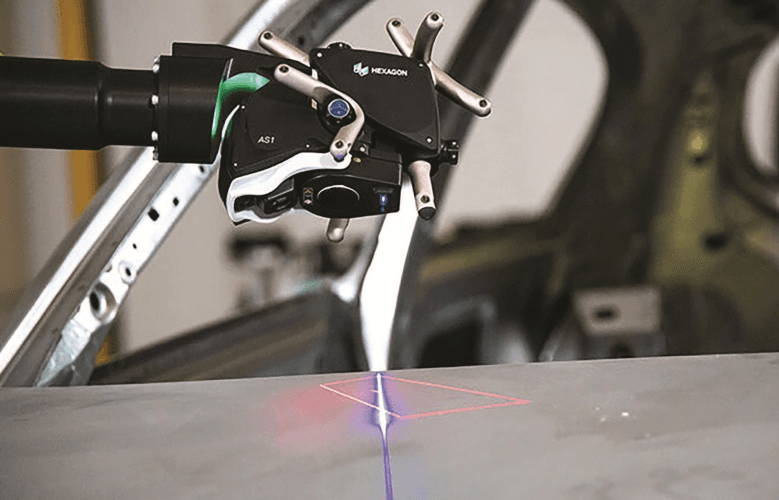

Celula de măsurare propriu-zisă se bazează pe măsurarea absolută robotică, alimentată de capacităţile de măsurare volume mari ale laser tracker-ului Hexagon și tehnologiei de scanare cu laser 3D. HxGN Robotic Automation scanează piese și transmite date către PC-DMIS pentru analiza și raportarea metrologiei.

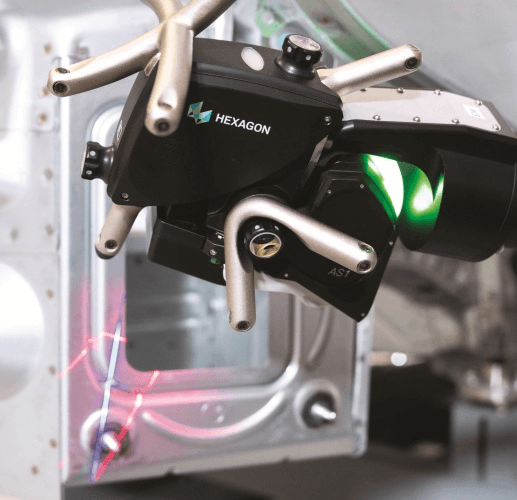

Aceste sisteme sunt adevărata cheie pentru măsurarea robotică productivă și extrem de precisă. Leica Absolute Tracker AT960 poate măsura șase grade de libertate (6DoF) ca standard, permițând utilizarea unui scaner cu laser 3D sau a unui senzor aflate până la 60 de metri distanță. Asigurarea unui control complet automatizat al dimensiunilor, formelor și pozițiilor elementelor măsurate este doar o chestiune de programare cu ajutorul unei combinații unice de accesorii Hexagon integrate în celulă – de la software-ul de metrologie și programare interconectat, mesele rotative selectate și accesoriile flexibile până la noua arhitectură a sistemului de control al celulelor. Sistemul, așa cum este configurat, asigură un schimb rapid de date între toate perifericele și, prin urmare, permite crearea automată a programelor de măsurare pe baza datelor CAD ale pieselor și dispozitivelor de susținere, precum și simularea măsurărilor, poziționarea precisă a dispozitivelor de prindere în funcție de punctele de referință și evaluarea rapidă a volumelor mari de date scanate în rezultate de măsurare prezentate sub formă de grafic. Jaroslav VESELÝ, Director Hexagon, divizia Manufacturing Intelligence din Republica Cehă

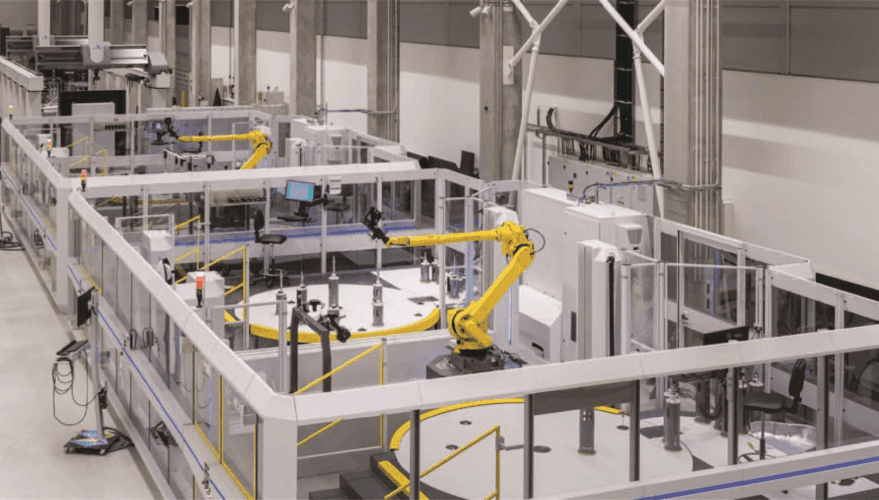

Conceptul de celulă de măsurare robotizată utilizat acum în Mladá Boleslav a apărut în urma strânsei cooperări dintre ŠKODA AUTO și Hexagon, iar soluţia rezultată, care a fost instalată în câteva luni, este un prototip adaptat în mod special nevoilor centrului de măsurare din această locaţie. Sistemul a fost proiectat pentru a oferi versatilitatea de care avea nevoie centrul, cu o unitate de schimb de scule instalată care permite comutarea directă și automată între scanarea de mare viteză și măsurarea tactilă mai precisă. Această variabilitate înseamnă că sistemul va putea întotdeauna să măsoare zonele greu accesibile, cum ar fi deschiderile, într-un mod care pur și simplu nu ar fi posibil la o soluţie mai puţin personalizată.
