Măsurarea distanţei la cel mai înalt nivel
Măsurarea precisă a celor mai mici componente în domeniul micrometric pune mereu senzorii optici la o grea încercare. Odată cu introducerea pe piaţă a seriei PNBC, firma wenglor sensoric GmbH a prezentat la mijlocul lunii aprilie 2015, opt noi modele de senzori de distanţă, de înaltă precizie, care ridică ştacheta preciziei la o rezoluţie maximă de 0,06 µm pentru o deviere de liniaritate de 0,05%. Datorită acestei precizii impresionante, rezultatele măsurării pot fi reproduse cu exactitate şi oferă valori la o viteză de măsurare cu o frecvenţă de până la 30 kHz, stabile la temperatură. Astfel, noua serie PNCB îndeplineşte astăzi cerinţele tehnicii de măsurare din viitor.

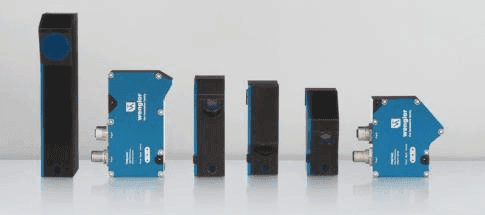

Noii senzori ai seriei PNBC de la wenglor lucrează cu o linie CMOS de înaltă rezoluţie şi comunică distanţa de la obiect pe principiul măsurării unghiului. Optica de înaltă calitate face posibilă emiterea unor valori de măsurare cu o rezoluţie de 16-Bit şi poate să asigure măsurarea până la 0,06 µm.
Valorile măsurării sunt stabile şi pot fi convertite cu încredere datorită utilizării unor algoritmi sofisticaţi chiar şi pentru obiecte cu suprafeţe din tablă, care crează efectul Speckle.
Abaterea de liniaritate – raportată la întregul interval de măsurare – este de doar 0,05%. La un domeniu de lucru de până la 1.000 mm, seria PNBC are printre cei mai precişi şi mai competitivi senzori de pe piaţă. Aceşti senzori nu se disting doar prin precizie, ci şi prin viteza la ieşire de până la 30 kHz.
Abaterea de temperatură, redusă la minim, face posibilă utilizarea senzorului imediat după conectare, fără a fi necesară aclimatizarea lui. Valorea măsurată este trimisă simultan către ieşirea analogică şi către interfaţa compatibilă Ethernet 4.0-TCP/IP. Utilizatorul are astfel posibilitatea de transmitere a datelor, prin intermediul reţelei către alţi utilizatori de nivel superior din sistem.
Pentru ca noile produse high-end să se plieze pe cerinţele tehnicii de măsurare moderne depinde doar de integrarea lor în sisteme inteligente.
Noii senzori dispun de până la patru ieşiri, care pot fi utilizate, de exemplu şi ca intrare incrementală de la encoder sau ca o comandă de pornire-oprire a luminii emise. Mai mult, aceşti senzori pot fi setaţi în nenumărate moduri prin software-ul wenglor (wTeach).
Software-ul este utilizat, în special, pentru diagnoză şi pentru verificarea temperaturii sau a intensităţii semnalului.
Avantajele wenglor:
- Rezoluţie de până la 0,06 µm;
- Abatere de liniaritate de maxim 0,05 %;
- Valori constante, independente de calitatea suprafeţei;
- Domeniu de lucru 20...1.000 mm;
- Viteza de ieşire 30 kHz;
- Valori stabile la temperatură, imediat după punerea în funcţiune;
- Algoritmi sofisticaţi pentru contracararea efectului Speckle;
- Conectare inteligentă la reţea, prin interfaţă TCP/IP.
Despre wenglor sensoric GmbH
wenglor dezvoltă tehnologii inovative pentru automatizări, incluzând senzorii, sisteme safety (securitate) şi vision (prelucrarea imaginii), pentru a satisface cerinţele de ultimă oră din comunicare de pe piaţa globală. Fondată ca o companie cu doi angajaţi, în 1983, compania de familie a evoluat, în timp, ajungând, astăzi, la peste 700 de angajaţi şi devenind unul dintre cei mai importanţi furnizori internaţionali de senzori. Compania, cu sediul pe lacul Constance, în Tettnang, Germania, rezolvă provocări legate de automatizare din toate sectoarele industriale - de la industria producătoare de autoturisme, până la industria ambalajelor. Peste 55.000 de clienţi din 45 de ţări, din întreaga lume, îşi pun încrederea în produsele inovative wenglor.
English summary
Remote sensors launched by wenglor sensoric GmbH provide certain performances: 0.06 µm resolution, 0,05% linearity deviation, measurement periodicity 30 kHz, disregarding the condition of measured surface (sensor insensitive to Speckle effect). Sensors may be used in an operating range of 20 - 1000 mm. Measurement results may be sent by IT networks, as the sensors may be easily incorporated in intelligent systems.
