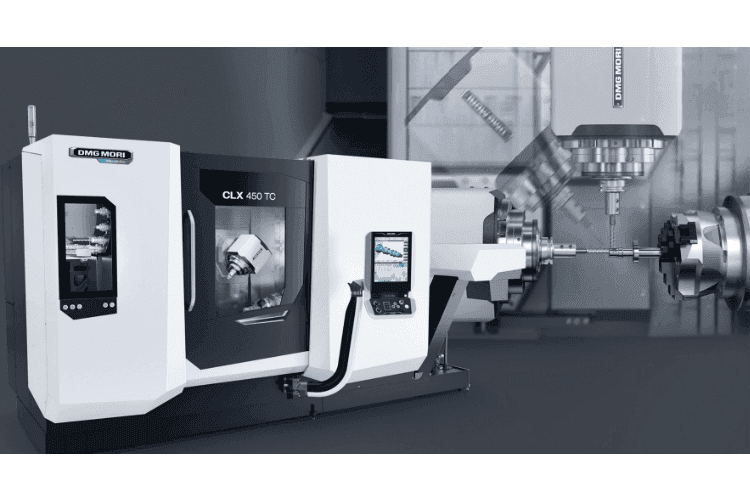

Noul model CLX 450 TC de la DMG MORI şi arborele său principal compactMASTER cu funcţie de strunjire/frezare pentru cerinţe tot mai mari în strunjirea universală.
Mașinile universale de la DMG MORI au fost parte integrantă a parcului de mașini al numeroaselor operațiuni CNC de zeci de ani. Cu noul model CLX 450 TC, producătorul de mașini-unelte a reușit din nou să redefinească strunjirea universală.
Pentru a satisface cerinţele de producţie în creștere, cu cantităţi mai mici și o diversitate mai mare a pieselor, DMG MORI lansează o nouă serie cu modelul CLX TC, în care axa B cu ax de strunjire și frezare compactMASTER înlocuiește turela de scule tradiţională.
În configuraţie se regăsește un schimbător automat de scule cu magazie de scule, axul principal standard de mare putere și pinolă sau un arbore secundar opţional. Acest lucru face ca premiera mondială să fie intrarea perfectă în prelucrarea completă pe 6 feţe.
„Ultimii ani au arătat în mod clar că prelucrarea prin strunjire și frezare câștigă continuu din ce în ce mai multă importanţă”, spune Harry Junger, director general al GILDEMEISTER Drehmaschinen, analizând evoluţia pieţei. „Complexitatea componentelor este în continuă creștere și minimizarea timpilor de configurare este prioritatea maximă”, a spus el.
„Ca producător de mașini-unelte, răspundem la această tendinţă cu o integrare tehnologică înaltă, așa cum demonstrează în mod viu premiera mondială a CLX 450 TC.”
- Conceptul de mașină cu axa B necesită o singură sculă pentru arborele principal și pentru arborele secundar .

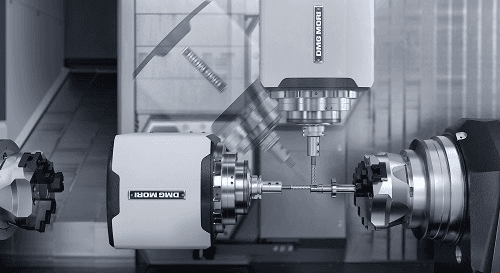

Elementul central al noului CLX 450 TC este axa B cu axul compactMASTER cu funcţie de strunjire și frezare. Axa Y permite prelucrarea excentrică chiar și în versiunea standard, în timp ce magazia de scule cu până la 60 de locașe - standardul este de 30 - permite producerea mai multor componente diferite, fără configurări de scule intermediare. Desigur, sculele pot fi încărcate și descărcate în paralel cu timpul de prelucrare, astfel încât timpul de setare să fie din nou redus semnificativ.
„Conceptul de mașină cu axa B necesită o singură sculă pentru axul principal și pentru axul secundar,” explică Harry Junger. În plus, spune el, este posibilă utilizarea sculelor multiple și a sculelor surori, astfel încât nimic nu stă în calea automatizării flexibile pentru schimburi fără operator.
Axul compactMASTER oferă avantaje similare în frezarea CNC: există o singură sculă pentru frezarea radială și axială, nu sunt necesare portscule unghiulare speciale, iar prelucrarea complexă este posibilă cu sculele standard. Potrivit lui Harry Junger, axa B beneficiază și de stabilitatea procesului: „Permite măsurarea cuprinzătoare a piesei de prelucrat deja pe mașinaunealtă. Există, de asemenea, un dispozitiv integrat de măsurare a sculelor deasupra axului principal în afara zonei de lucru.” Riscul de coliziune este, de asemenea, semnificativ mai mic cu o sculă în spaţiul de lucru, adaugă el.

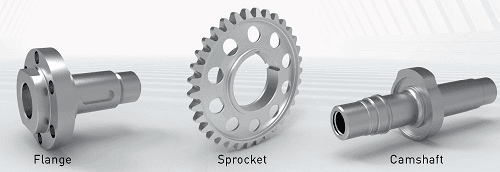

O lungime de strunjire de 1.100 mm și un diametru de strunjire de 400 mm oferă spaţiu suficient pentru o mare varietate de componente.
Pe partea de comandă numerică, CLX 450 TC este echipat cu o comandă numerică SIEMENS 840D ușor de utilizat și cu un panou multi-touch de 19". Ciclurile tehnologice DMG MORI pentru prelucrarea CNC accelerează manipularea, monitorizarea proceselor și programarea cu până la 60%
„Cunoștinţele tehnologice sunt stocate în program, iar programarea ghidată prin dialog minimizează potenţialele erori”, adaugă Harry Junger. Este sigur că CLX 450 TC este un pachet global de viitor: „Centrul de strunjire & frezare reprezintă tot ceea ce utilizatorii pot aștepta de la un strung universal în următorul deceniu.”
Intrarea sigură și dovedită pentru viitor în prelucrarea completă pe 6 fețe:
- Utilizarea maximă a zonei de lucru cu arborele principal compactMASTER.
- Magazie de scule cu 30 locașe (opţional 60) pentru flexibilitate maximă.
- Nu sunt necesare portscule unghiulare datorită axei B (rezoluţie 0.001°).
- Timpi de inactivitate și de setare minimi datorită sculelor multiple și sculelor surori.
- Axa Y în standard pentru strunjire și frezare excentrică.
