Compania Hexagon a lansat de curând primul scanner 3D cross-platform disponibil atât pentru brațe de măsură portabile Absolute Arm cât și pentru laser trackere Absolute Tracker de la Hexagon. Absolute Scanner AS1 asociază cea mai bună precizie și calitate a datelor cu o viteză de colectare a datelor capabilă de automatizare de 1,2 milioane de puncte pe secundă și o interoperabilitate, prima de acest tip, între brațele portabile și sistemele de tip laser tracker. AS1 poate fi montat rapid pe AP21 utilizând ansamblul cinematic de cuplare patentat de Hexagon – același sistem de montare repetabil care există deja la sistemele braț Absolute Arm.

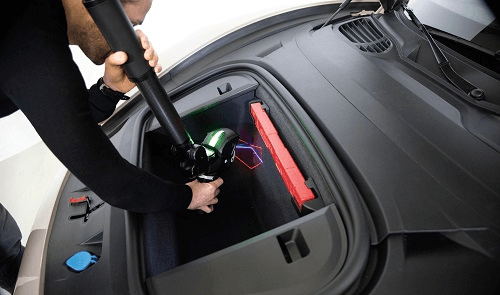

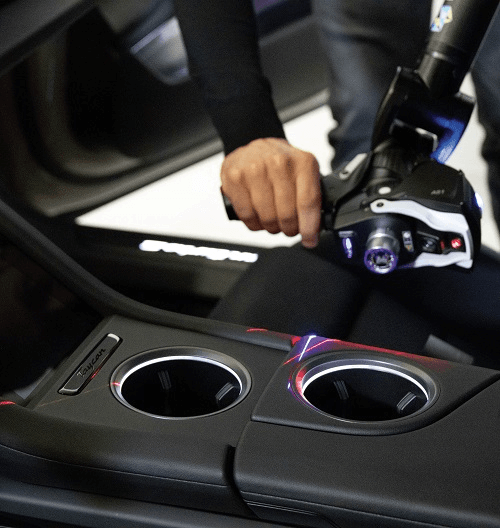

AS1 este senzorul ideal pentru o gamă largă de contexte de aplicare, ca de exemplu într-un atelier de automobile – același scaner poate fi mutat înainte și înapoi, după cum este necesar, între un braţ utilizat pentru controlul calităţii interioare și o configurare a tracker-ului în fabrica pilot care controlează flush and gap pentru a obţine un proces de calitate mai integrat și cu costuri mai mici.

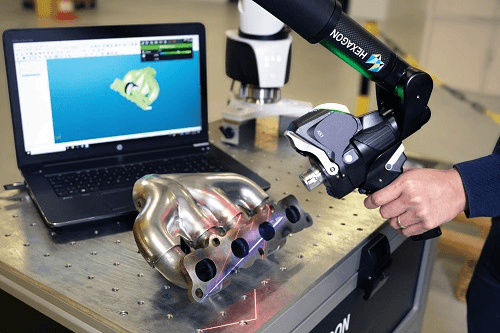

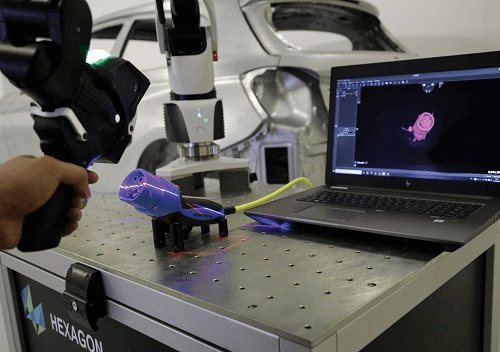

AS1 este un scaner laser cu linie de culoare albastră modular, și este primul din industrie care funcţionează, atât cu sisteme de tip laser tracker, cât și cu sisteme cu braţ portabil de măsurare. Atunci când este utilizat împreună cu un laser tracker Leica Absolute Tracker AT960, AS1 poate oferi o precizie de scanare de 50 de microni, începând de la 30 de metri distanţă, în variantă portabilă sau automată. Pentru aplicaţii mai mici, unitatea de scanare AS1 poate fi montată cu ușurinţă pe orice sistem existent de generaţie curentă braţ Absolute Arm cu 7 axe, permiţând o scanare de precizie și un control al zonei ascunse de la un volum de măsurare cu diametru între 2 și 4,5 metri.
Astfel, scanarea 3D de mare viteză vine fără degradarea performanţei pe vreo suprafaţă, indiferent de finisaj sau material. Cu o linie de scanare cu laser orientată pe orizontal extra-largă și setări de expunere complet automate, cu scanerul Absolute AS1 digitalizarea 3D este mai rapidă, mai ușoară și mai precisă. Ulterior poate fi remontat fără să fie nevoie de recalibrare – datorită montării sale complet repetabile, acesta doar trebuie fixat înapoi în poziţie și se poate continua scanarea 3D imediat.

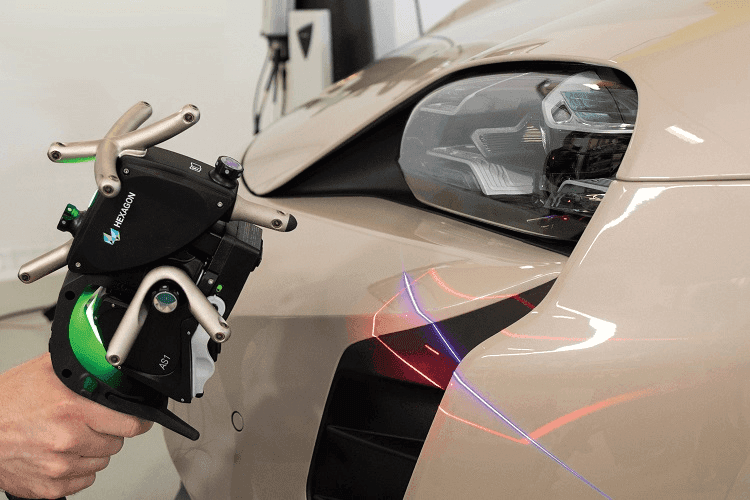

Funcţionarea cu laser tracker pentru AS1 este posibilă cu o nouă unitate de poziţionare portabilă, Absolute Positioner AP21. Unitatea AP21 permite tracker-ului AT960 să preia pentru scaner informaţii complete despre poziţie și orientare.
AS1 poate fi montat rapid pe AP21 utilizând ansamblul cinematic de cuplare patentat de Hexagon – același sistem de montare repetabil care există deja la sistemele braţ Absolute Arm. Astfel, o echipă dintr-un atelier, ocupată cu înlocuirea din mers a aceleiași unităţi de scanare AS1 utilizată la un sistem tracker la un sistem cu braţe, o poate face fără a fi nevoie de realiniere sau configurare care durează mult timp. Cum folosește tehnologia cu laser de culoare albastră de ultimă generaţie și programarea avansată, acesta combină performanţa maximă „mereu pornit” cu ușurinţa simplă de furnizare de măsurători 3D fără contact, de înaltă productivitate.
Datorită conceptului inovator de tehnologie modulară pe mai multe platforme, aceeași unitate de scanare poate fi utilizată atât pentru măsurarea cu braţul portabil de măsurare, cât și pentru măsurarea cu laser tracker-ul, fără ca la comutare să mai fie nevoie de realiniere.
AP21 este atât de bine reglat, încât AS1 poate oferi o precizie completă la doar 50 de microni în tot intervalul de măsurare, până la 30 de metri distanţă de tracker.
„La dezvoltarea unui scaner laser îmbunătățit pentru sistemele noastre de tip tracker, am dorit să introducem tehnologia SHINE pe care am dezvoltat-o pentru brațele noastre portabile de măsurare în aplicațiile cu volum mare unde sunt necesare trackere. Vasta expertiză în domeniul hardware a echipei noastre ne-a permis să dezvoltăm o soluție care să distrugă barierele stabilite între categoriile de produse, permițându-le utilizatorilor să beneficieze de cea mai bună performanță de scanare din clasa sa în cadrul aplicațiilor atât cu braț, cât și cu tracker, fără a fi nevoie să se investească în mai multe unități de scanare. AS1 poate fi utilizat în același mod și cu aceleași rezultate de înaltă calitate, indiferent dacă este asociat cu sistemele noastre Absolute Tracker sau braț Absolute Arm.” Duncan REDGEWELL, Președinte, Dispozitive Metrologice la Hexagon Manufacturing Intelligence
Performanţa de scanare cu laser a scaner-ului Absolute AS1 este realizată având la bază tehnologia dovedită Systematic High-Intelligence Noise Elimination (SHINE), care a impresionat clienţii din mai multe industrii încă de la introducerea sa în scanerul laser RS6 pentru sistemele Braţ Absolute Arm, în 2019. Conceptul SHINE permite colectarea la viteză maximă a datelor la un nivel extrem de ridicat de calitate și de precizie pe aproape orice tip de suprafaţă sau finisaj la setările implicite de expunere. Astfel se reduce la minim necesitatea de a comuta în mod constant setările în timpul procesului de măsurare, precum și nevoile de instruire a operatorului. Cu SHINE, AS1 oferă întotdeauna performanţe complete – orice tip de suprafaţă poate fi scanată în orice moment, fără a reduce performanţa în caz de suprafeţe dificile, lucru des întâlnit la produsele vechi de pe piaţă.
„Automatizarea asistată de metrologie este considerată a fi esențială pentru viitoarea producție la scară largă. Sistemele pe bază de laser tracker joacă un rol important în acel viitor, în principal pentru a fi siguri că nivelul de calitate nu este ignorat pentru obținerea unei productivități îmbunătățite. Unul dintre obiectivele noastre cheie în dezvoltarea AS1 a fost acela de a furniza un sistem construit pornind de la ideea de automatizare și care să poată fi integrat într-o gamă largă de soluții de fabricație automată.” Daniel MOSER, Director tehnic de produse la Hexagon
Performanţa dinamică de urmărire a unităţii Absolute Positioner AP21 înseamnă că cel mai nou scaner Absolute este complet pregătit pentru automatizare, permiţând scanarea laser de culoare albastră la viteză ridicată în celule și structuri automatizate, fie în linie, la linie, aproape de linie sau în camera de calitate – o funcţionalitate esenţială acum când industriile se pregătesc pentru viitorul producţiei inteligente. Reţeaua de integratori înregistraţi și acreditaţi Hexagon este pregătită să dezvolte sisteme de automatizare personalizate pe baza acestei noi tehnologii metrologice.
Scanerul laser AS1 este gata de automatizare atunci când este încorporat într-un sistem de automatizare cu laser tracker. Capacitatea acestuia de colectare a datelor de mare viteză este ideală pentru a ţine pasul cu viteza sistemelor moderne cu robot, permiţându-le să fie exploatate pe deplin pentru o productivitate crescută de fabricaţie, în timp ce distanţa mare de la AS1 faţă de piesă face ca automatizarea să fie o opţiune mai sigură, cu un risc mai mic de coliziuni.
Scanerul Absolute Scanner AS1 reprezintă apogeul tehnologiei de scanare 3D pentru braţe portabile 3D de măsurare și laser trackere. Este soluţia complexă finală de măsurare portabilă pentru componente de orice dimensiune.
