Senzorii SBSI, modul rapid şi eficient de a crea aplicaţii cu sisteme video

Noii senzori video de tip SBSI oferă o modalitate simplă, comodă şi rapidă, pentru captarea şi procesarea de imagini industriale: setarea şi configurarea intuitivă îi fac uşor de utilizat, fără a necesita cunoştinţe de expert.

Poziţionarea şi reglajul se fac în numai câţiva paşi simpli:

• detectorul: alegeţi modelul pentru citirea de coduri sau de verificare a caracteristicilor unei piese (ex. integritate, contur);
• aliniamentul: dacă poziţia piesei se schimbă, se poate alege o centrare de până la 360°. Acest lucru este necesar doar pentru senzorii de sesizare a obiectelor, cei de citire a codurilor detectează automat la 360°;
• optimizarea imaginilor camerei folosind facilitate de setarea automată;
• răspunsul: alegeţi modul de comunicare al rezultatelor (ex.Ethernet, I/O digitale, RS232/422).



Ca o suplimentare a gamei de produse Festo, între senzorii optici de proximitate SOE şi sistemele video compacte din familia SBO, noii senzori video SBSI îşi arată avantajele, în mod special, acolo unde este nevoie de aplicaţii video, simple, dar eficiente economic, în industriile auto, alimentară, farmaceutică, în producţia de plăci electronice sau la asamblarea de piese mici.

Cele două serii de modele disponibile sunt: cititorul de coduri de bare (SBSI-B) pentru coduri 1D/2D şi senzorii pentru obiecte (SBSI-Q), pentru sarcini simple de inspectare a calităţii execuţiei acestora. Senzorii SBSI prezintă funcţii integrate de sisteme optice şi de iluminare şi, în funcţie de model, există diverse lungimi/câmpuri focale şi culori de iluminare.

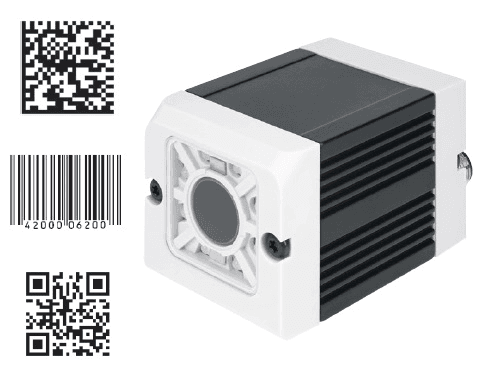

Cititorul de coduri SBSI-B

Citirea codurilor 1D şi 2D:

Senzorii SBSI-B identifică şi urmăresc componentele, piesele sau produsele din fluxul de producţie şi logistică ce sunt purtătoare de coduri de bare, de asemenea putând citi şi decoda coduri marcate direct (aşa numitele coduri bidimensionale DPM (Direct Part Mark), de ex. coduri gravate sau marcate cu fascicul laser) şi verifică parametrii de calitate ai codurilor, conform standardelor din domeniu.

Aceşti senzori includ şi funcţia de citire a codurilor multiple (până la 10 coduri pe imagine).

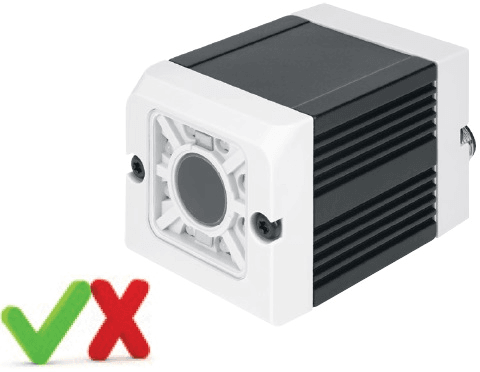

Senzorul pentru obiecte SBSI-Q

Inspecţii de calitate:

Senzorul de obiecte SBSI-Q permite acoperirea unei largi diversităţi de verificări asupra produselor – integritatea unor piese, nivelul de umplere al unui recipient, verificare brută a poziţiei etc. Dacă materialul urmărit nu este aliniat, senzorul de obiecte SBSI-Q are posibilitatea de urmărire omnidirecţională a produsului.





Caracteristici/ beneficii

• Uşor de utilizat: 3-4 paşi

• Nu sunt necesare cunoştinţe de expert

• Montare rapidă, economie de timp



• Totul într-o singură unitate: diverse Sisteme optice şi de iluminare integrate

• Nu necesită iluminare externă costisitoare

• Flexibilitate în situaţii complexe de iluminare prin luminile externe, opţionale, directe şi uşor de conectat „Plug and Work”

 • Complexitate de montare mai redusă decât la siste­mele video convenţionale



• Performanţă ridicată: instrumente soft­ware rapide şi fiabile

• Scanare omnidirecţională 360° - nu necesită alinierea pieselor

• Cititor robust de coduri, perfect chiar şi pentru codu­rile marcate cu laser sau sablate



Date tehnice

• Funcţia de citire a codurilor (SBSI-B)

• Coduri de bare 1D: EAN, UPC, RSS, intercalat 2/5, industrial 2/5, cod 39, cod 93, cod 128, GS1, coduri din industria farmaceutică, coda bar

• Coduri de bare 2D: ECC200, coduri QR, PDF 417

• Funcţia de sesizare a obiectelor (SBSI-Q): Inspectarea simplă a calităţii şi detectarea poziţiei, verifi­carea integrităţii, prezenţă / absenţă etc. (compensarea alinierii până la 360°)

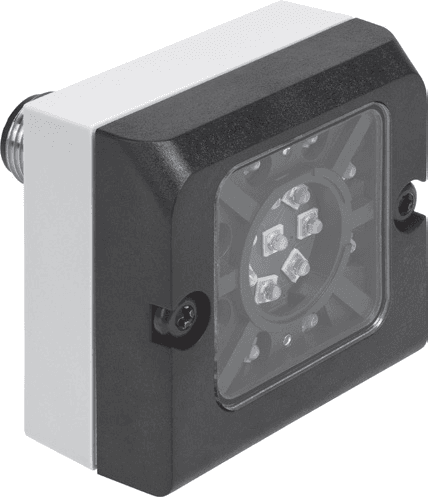

• Iluminare: Iluminare externă, integrată sau opţională, conectabilă direct şi uşor. Culori (în funcţie de model): roşu, infraroşu, alb
• Sistem optic



• Sistem optic integrat; lungimi focale şi zone de citire diferite (în funcţie de model):

- f = 6 mm (distanţă de citire 6 mm – infinit; zona de scanare min. 5 x 4 mm),

- f = 12 mm (distanţă de citire 30 mm – infinit; zona de scanare min. 8 x 6 mm)

• Interfeţe de comunicare:

• Ethernet, Ethernet/IP

• RS232/RS422: interfaţa serială doar la modele cu cititor de coduri

• I/O: 2 intrări, 4 ieşiri, 2 intrări/ieşiri selectabile (toate cu PNP/NPN comutabil)

• Rezoluţie: 736 x 480 pixel (Wide VGA)
• Decodări: 50 cadre / sec.
• Dimensiuni: 45 x 45 x 76.7 mm (W x L x H)
• Grad de protecţie: IP 67 pentru medii de lucru dure, în care praful, umezeala şi temperaturile extreme sunt la ordinea zilei
• Temperatura ambientală: 0 ... 50°C
• Alimentare: 24 V DC



Exemple de aplicaţii

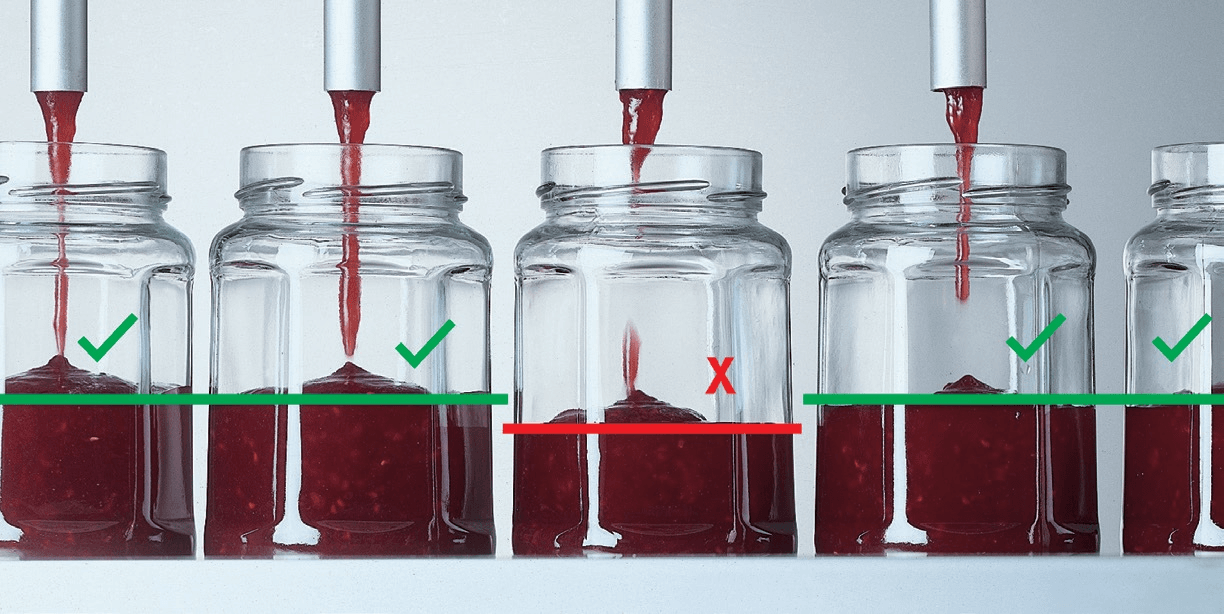

• Verificarea nivelului de umplere:

Recipientul urmărit are cantitatea corectă de lichid, pudră sau pastile?

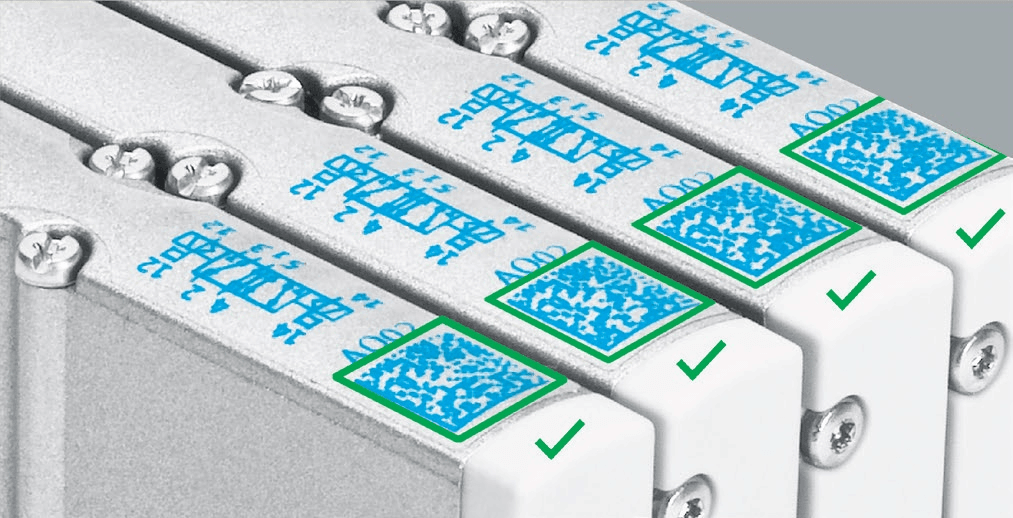

• Citirea directă şi decodificarea codurilor de bare, a codurilor de date sau a codurilor de puncte Data Matrix (ex. în industria auto)

Când şi cum a fost produs un material („Serializare”)? Unde este materialul în acest moment („Identificare şi urmărire”)? Acesta este materialul corect? Cum ar putea uti­lajul să proceseze acest produs (ce tip de produs este)? Cum ar trebui împachetat acest produs? Este produsul original?



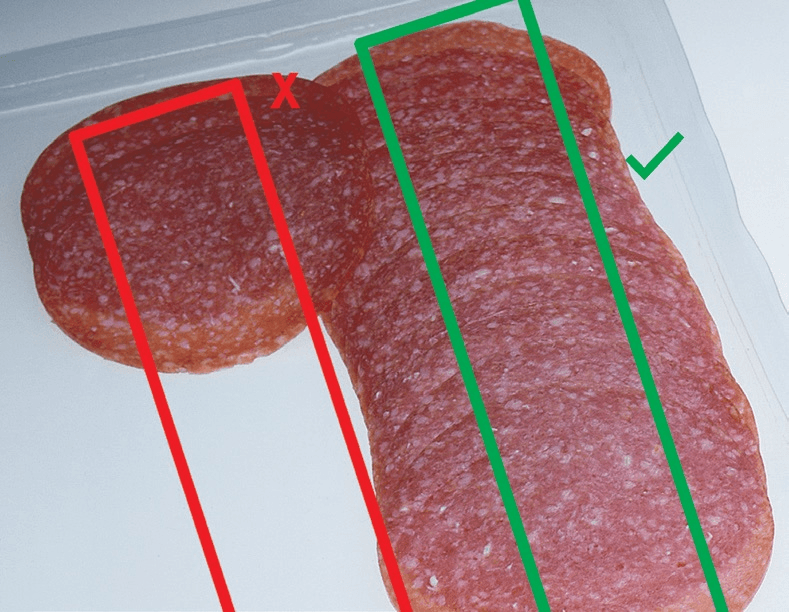

• Verificarea integrităţii / prezenţei:

Sunt toate piesele montate? Este ambalajul complet? Eticheta este tipărită bine?

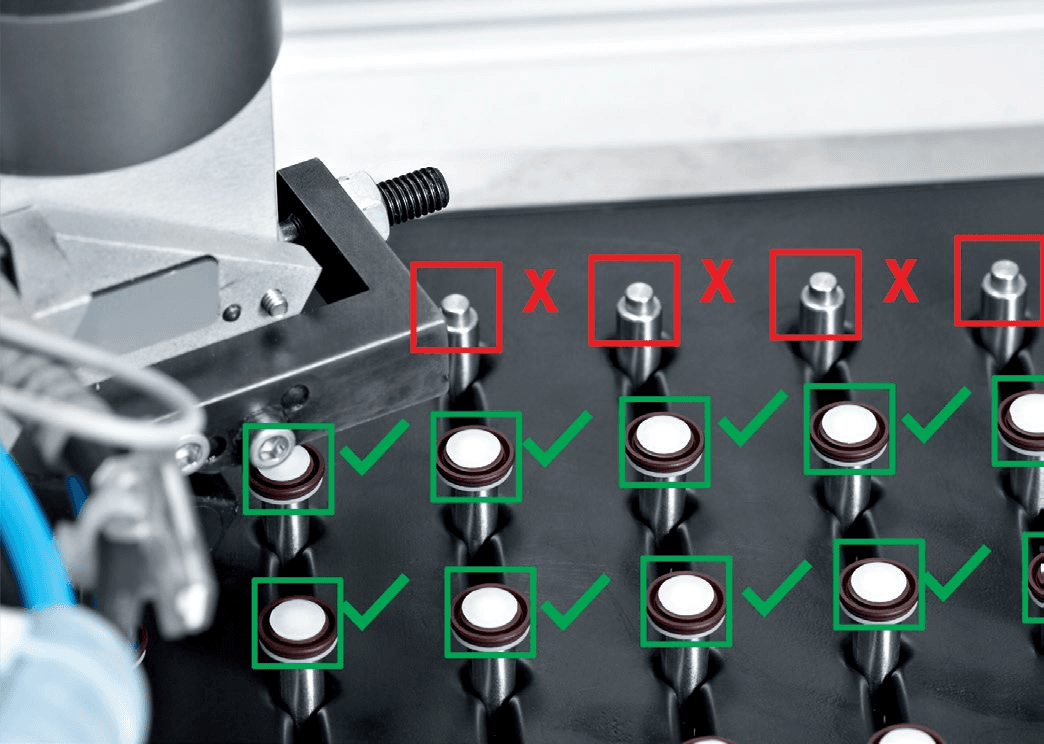

•  Verificarea poziţiei:

 Capacele sunt montate bine? Sunt toate piesele (exem­plu: şuruburi, găuri, butoane…) sau etichetele în poziţiile corecte? (exemplu în asamblarea mecatronică).

---

Mirela Ficleanu este Director Marketing FESTO

---
