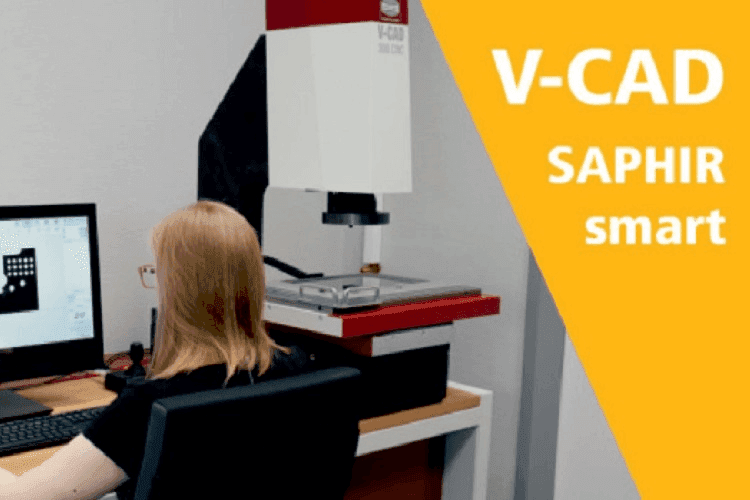

Dynamic Instruments propune o soluție prin care măsurătorile 2D devin mai rapide și mai simple ca niciodată. Este atât de simplu încât trebuie doar să poziționezi piesa pe masa XY a echipamentului VCAD, iar măsurarea acesteia durează doar o secundă.
Măsurători 2D intuitive cu seria VCAD CNC
VCAD oferă o masă XY generoasă cu dimensiuni de până la 500 x 200mm, software SAPHIR Smart și structură din granit prin care se asigură rigiditate și acurateţe.
Dotare standard VCAD 300/400/500
- Zonă de măsurare X=300/400/500mm și Y=200mm;
- Zoom motorizat telecentric cu 4 pași;
- 4 câmpuri de vizualizare pentru măsurători precise;
- Iluminare transmisă cu LED;
- Iluminare incidentă cu inel LED;
- Cameră CCD BW 5 megapixel;
- Software Saphir SMART;
- PC Multi-touch;
- Certificat de calibrare din fabrică.
Avantaje
- Recunoaștere automată a geometriilor;
- Nu este necesară o aliniere a piesei;
- Zoom precis pentru vizualizarea celor mai mici repere;
- Precizie de micron.
„Stitching“ Rapid
Cu funcţia „stitching“ (lipire) poţi compune o imagine 2D prin care se măsoară cu acurateţe o piesă voluminoasă, mai multe piese identice sau chiar diferite. Programul Saphir SMART permite programarea VCAD 300 pentru inspecţie multiplă într-un mod rapid și eficient, fără a avea nevoie de studii de programare. Detalii cu privire la funcţia de lipire inteligentă pe www.dynamicinstruments.ro.
Aplicaţii
Poziţionează piesa oriunde pe masa XY, apasă butonul Start Measurement și în câteva secunde vei avea un raport de măsurători complet, pentru piese de tipul:
- Piese plate cu geometrii complexe;
- Profile din plastic, cauciuc, metal etc.;
- Orice piesă ștanţată;
- Garnituri, oring-uri, șaibe;
- Piese de serie, cu geometrii simple.
Dynamic Instruments este distribuitor exclusiv în România pentru Dr. Schneider Messtechnik.
