Sistemele de măsurare video CNC iNEXIV inspectează automat dimensiunile unei game variate de repere și componente electrice, utilizând tehnologii optice de măsurare și procesare a imaginilor de ultimă generație. Prin detectarea precisă a marginilor piesei utilizând imagini achiziționate cu o cameră CCD și prelucrarea datelor, este posibilă măsurarea pieselor complexe.

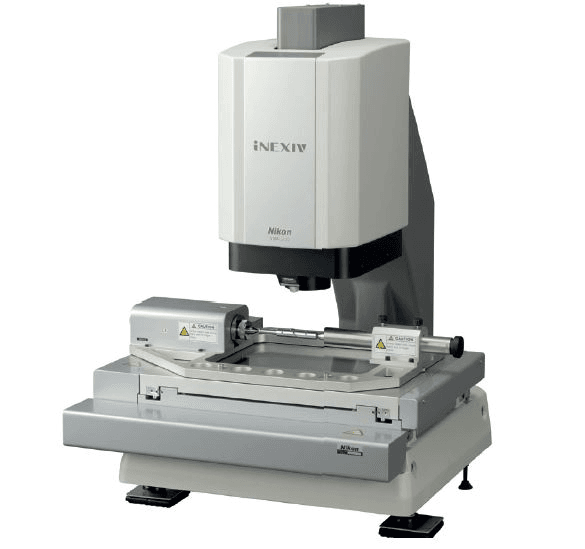

Modelul iNEXIV VMA-2520 este un sistem de măsurare multi-senzor flexibil, ușor și compact, pentru măsurători rapide, automate și de înaltă precizie. Este ideal pentru o gamă largă de aplicații industriale de măsurare, inspecție și control al calității. iNEXIV este conceput pentru a măsura reperele 3D, este dotat cu senzor tactil, integrează cel mai recent software de procesare a imaginilor și include un sistem de zoom optic de 10x și opțiune de focalizare automată cu laser.
Caracteristici
- Masă totală a echipamentului de numai 72 kg (VMA-2520)
- Volum de măsurare:
- cursa XY de 250 x 200 mm și cursa Z de 200 mm (VMA-2520)
- cursa XY de 450 x 400 mm și cursa Z de 200 mm (VMA-4540)
- cursa XY de 650 x 550 mm și cursa Z de 200 mm (VMA-6555)
- Autofocus cu laser de mare viteză și precizie (opțional)
- Software dedicat VMA AutoMeasure
Beneficii
- Precizie ridicată prin iluminarea cu LED și utilizarea de materiale din aliaj de aluminiu în construcția sistemului.
- Noul zoom optic face mult mai ușoară măsurarea pieselor 3D.
- Algoritm avansat de procesare a imaginii și căutare inteligentă.

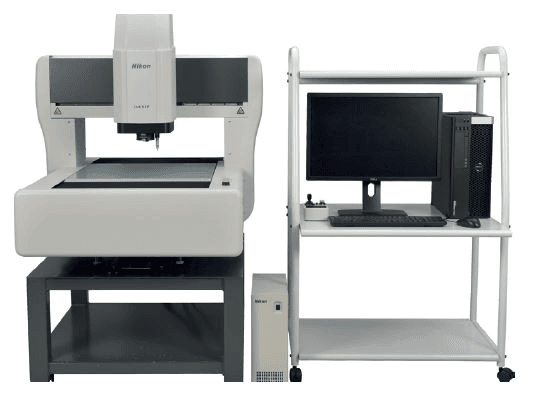

VMA-4540V/4540 oferă spațiu de măsurare mai mare, permițând inspecția atât a pieselor mecanice, cât și a celor electronice mari și înalte. În timp ce VMA-4540V oferă doar măsurători video, VMA-4540 oferă suplimentar măsurare prin palpare. Cursele de 450x400x200mm (XYZ) asigură măsurători rapide pentru piese cu un volum mai mare și o greutate maximă de 40 kg. Totodată, datorită curselor largi, pot fi măsurate mai multe repere de dimensiuni mai mici, reducând astfel timpii și costurile pentru acest tip de operație. Echipamentul este prevăzut cu trei tipuri de iluminare: iluminare episcopică, iluminare diascopică și sursă de lumină LED cu 8 segmente și trei unghiuri de incidență, toate acestea asigurând detecția muchiilor ce au un contrast redus. Ca și pe VMA-2520 se poate monta opțional modulul de palpare sau laserul AF. Prin aceste opțiuni mașina de măsurat iNEXIV VMA4540 devine un sistem multisenzor complet.

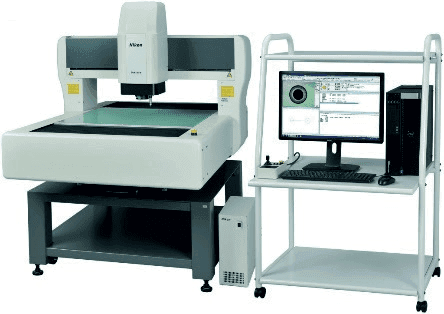

Modelul VMA-6555 este potrivit pentru piese mari (până la 650 x 550 x 200 mm) și măsurarea simultană a mai multor repere. Oferă performanțe optime în raport cu costurile, având același corp din fontă solidă și un rulment direct ca modelele high-end. Cu un câmp de vedere larg de până la 13mm x 10mm la o magnificare de 0,35 face detecția și alinierea reperelor de măsurat mai simplă ca oricând. Seria VMA vine standard cu cinci niveluri de apropiere, sistemul optic cu zoom 10x asigurând o rezoluție superbă la apropiere maximă și un câmp de vedere larg la magnificare scăzută. Precizia de poziționare este superioară, datorită eliminării erorilor din mecanismul de apropiere la folosirea nivelelor de magnificare. VMA-6555V este destinat măsurării video, în timp ce VMA-6555 este pregătit pentru palpare.
Aplicaţii
- Părți mecanice (de exemplu, piese metalice și piese turnate)
- Dispozitive electronice
- Matrițe
- Dispozitive medicale
