Cei peste 20 de ani de experienţă, dedicaţi dezvoltării, fabricaţiei şi vânzării de sisteme optice, cele peste 10 000 de sisteme instalate în întreaga lume, în companii din industria auto, aerospaţială şi a bunurilor de larg consum, califică compania GOM Germania alături de SPECTROMAS – distribuitor autorizat în România, drept parteneri ideali în domeniul metrologiei optice.
Controlul dimensional 3D oferă, suportă şi accelerează toate etapele specifice industriei maselor plastice: de la prototipare şi fabricarea matriţelor, până la First Article Inspection (FAI), incluzând analiza asamblării şi testarea rezistenţei mecanice.
Sistemele 3D optice non-contact ATOS, permit măsurarea, în întregime, a suprafeţelor protipurilor, matriţelor şi a componentelor acestora, precum şi a pieselor turnate prin injecţie, indiferent de dimensiunea obiectului. Spre deosebire de tehnologia de măsurare tactilă, această metodă permite măsurarea rapidă şi completă, chiar şi a celor mai complexe forme. Măsurarea completă a suprafeţelor garantează o inspecţie mai rapidă, reducând, astfel, timpii de producţie. Mai mult decât atât, întreg procesul de control poate fi complet automatizat.
Principalele aplicaţii specifice industriei maselor plastice, cărora le sunt dedicate sistemele optice marca GOM vizează:
- Fabricarea matriţelor (Inspecţia prelucrărilor pe maşini CNC, optimizarea proceselor de aşchiere şi de electroeroziune, analiza asamblării matriţelor - prin posibilitatea asamblării virtuale, cunoscând poziţia reală, optimizarea cavităţilor de injecţie, reverse engineering şi arhivarea datelor, verificarea gradului de uzură).
- Controlul reperelor (First Article Inspection, verificarea formei şi a dimensiunii, analiza contracţiei şi a deformării, măsurări în serie şi analiza evoluţiei, reducerea complexităţii analizei dimensionale).
- Analiza asamblării (inspecţia 2D şi 3D a unghiurilor de degajare, verificarea interstiţiilor şi a alinierii, asamblarea virtuală a reperelor, deformarea componentelor, analiza montajului).
Întreg procesul de control cuprinde 3 etape: măsurarea reperului (digitizarea), evaluarea dimensională a acestuia pe baza desenului de execuţie şi raportarea rezultatelor.
Programarea planului de inspecţie se poate face încă din etapa de proiectare, fără ca reperul să fie executat încă. Evaluarea dimensională presupune alinierea prealabilă a piesei scanate cu modelul CAD. Programul permite diferite opţiuni de aliniere (RPS, 3-2-1, „best fit” etc.), oferind flexibilitate acestei operaţii, astfel putând analiza în detaliu situaţia curentă.
O primă evaluare a reperului poate viza compararea integrală a suprafeţelor măsurate cu modelul 3D CAD şi identificarea deviaţiilor.

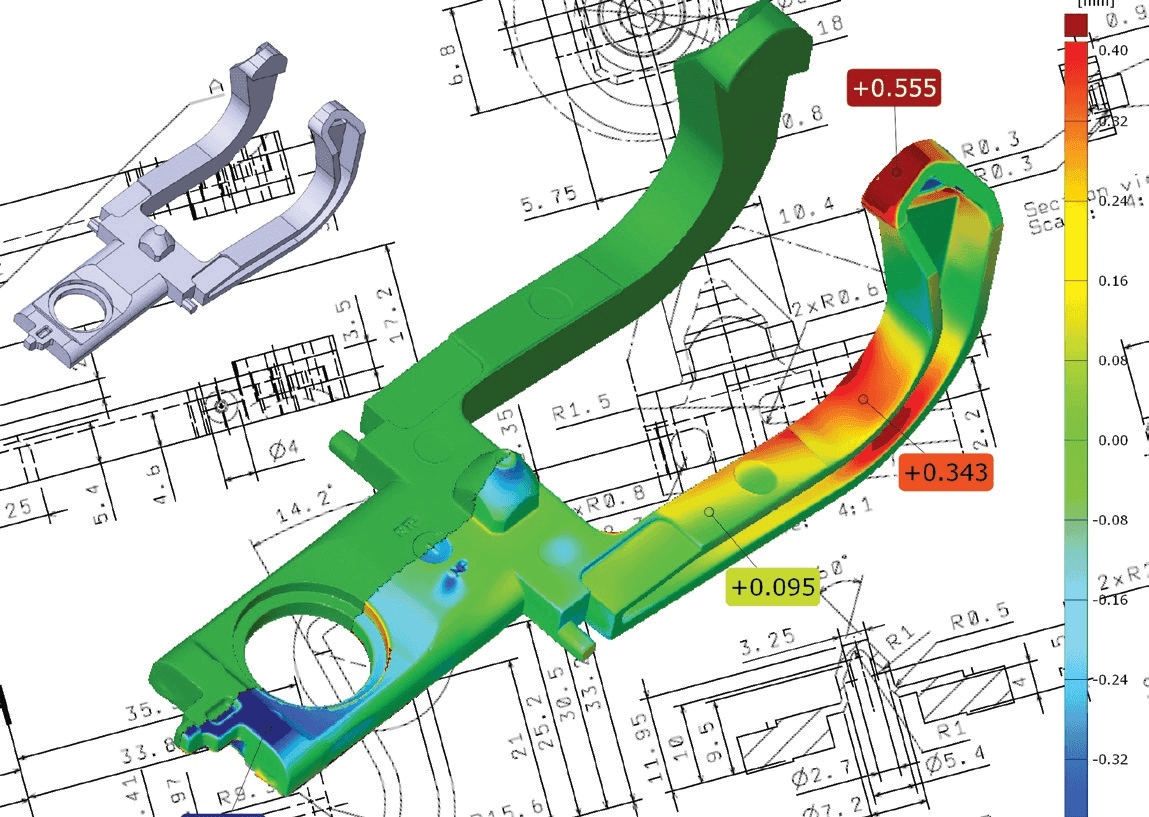

Harta de culori rezultată oferă, din start, o identificare a zonelor cu probleme, determinând decizii rapide cu privire la paşii următori. Analiza poate merge în detaliu, putând, practic, evalua dimensional reperul conform întregului desen de execuţie.
Software-ul GOM Inspect oferă:
- Analiza 2D faţă de modelul CAD, prin intermediul secţiunilor de inspecţie, cu reprezentarea vectorială a deviaţiilor şi particularizarea benzii de toleranţă;
- Inspecţia tip CMM (maşină de măsurat în coordonate) în puncte (abateri de poziţie, controlul dimensiunilor, inspecţia unghiurilor etc.);
- Abateri de formă şi poziţie;
- Inspecţia tuturor dimensiunilor din desenul de execuţie.
În plus, analiza poate viza, de asemenea şi situaţii în care nu este necesară utilizarea modelului CAD: compararea între piesele provenite din mai multe cuiburi ale unei matriţe, compararea cu piesa etalon, compararea după schimbarea parametrilor de injecţie, analiza diferenţelor dintre simulări setate cu diverşi parametri de injecţie etc.
Raportarea rezultatelor se poate realiza tabelar, grafic sau combinat, operatorul având libertate privind personalizarea rapoartelor.

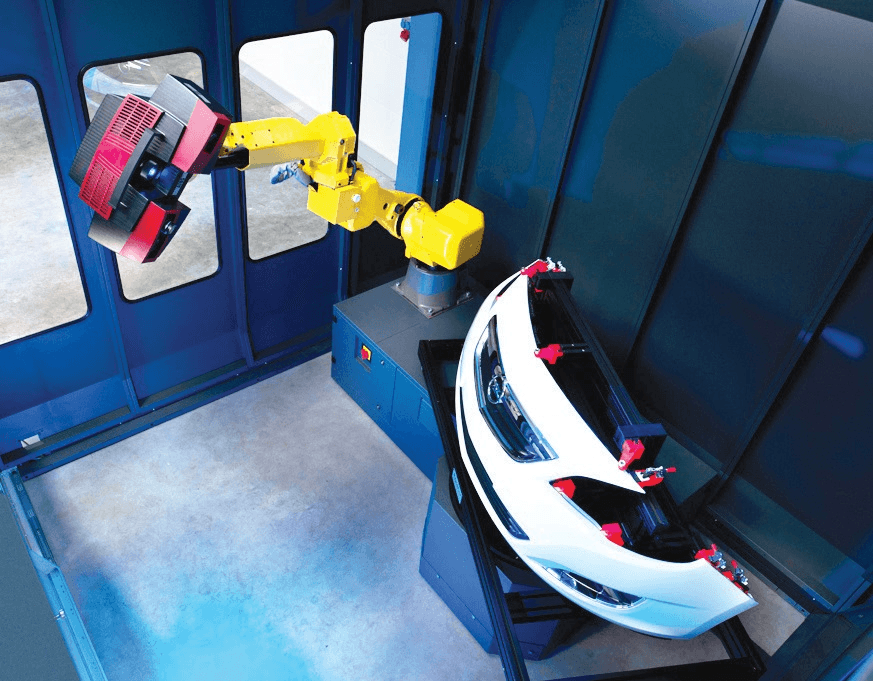

Gama ATOS SCANBOX
SPECTROMAS şi GOM oferă un Concept de automatizare ideal pentru cerinţele impuse în controlul calitativ industrial. Utilizând soluţiile noastre de metrologie automatizată, inspecţia în întregul lanţ de producţie devine o parte integrantă a asigurării calităţii.
Ne dorim ca întâlnirea cu dumneavoastră în cadrul Expoplast 2014 - stand 013, să fie un prilej de comunicare pentru a ne expune probleme tipice acestei industrii şi a găsi împreună soluţii fiabile privind controlul dimensional.
Versiunea gratuită a software-ului de inspecţie dimensională GOM Inspect şi DVD-ul workshop-ului recent încheiat „Tehnici de măsurare 3D optică în industria maselor plastice”, le puteţi comanda gratuit, accesând formularul de pe paginile web: www.scanare3d.com şi www.spectromas.ro, sau prin e-mail la adresa: scanare3d@spectromas.ro.
Indiferent de complexitatea proiectelor, SPECTROMAS vă pune la dispoziţie şi servicii de scanare 3D, control dimensional şi reverse engineering.
