Ce se poate face dacă în practica de zi cu zi vă confruntați cu o problemă și credeți că nu este posibil să o rezolvați în mod adecvat cu produse cunoscute? Exact: Vă gândiți prin ce mijloace puteți îmbunătăți această situație. Data Panel GmbH, o companie a grupului Murrelektronik, a făcut exact acest lucru și oferă în domeniul soluții de instalații electronice pentru soluții mobile o soluție orientată spre viitor printr-un nou sistem modular integrat de instalare.

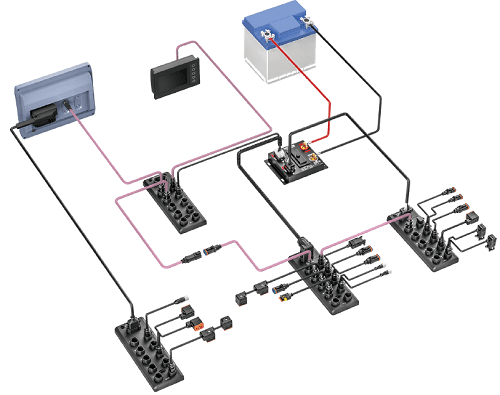

- Foto. Sisteme de tip bloc modulare și unice, alcătuite din module IO active și pasive și alte componente de sistem
Segmentul de piaţă al mașinilor mobile este încă la început în ceea ce privește „tehnica raţională de instalare“. Cablurile și cutiile de borne sunt de ultimă generaţie, însă în anii trecuţi au fost utilizate tot mai multe tehnologii în mașini - cu efecte corespunzătoare în domeniul costurilor cablajelor la producătorii de mașini. În plus, producătorii au în prezent mai multe variante de opţiuni în program pentru o acoperire mai bună a cerinţelor de pe piaţă. Toate acestea au făcut ca renumitul concept al fasciculului de cabluri și chiar și panoul cu borne să își atingă tot mai mult limitele.
În funcţie de tipul mașinii, declară unii producători, fasciculul de cabluri poate fi instalat, datorită greutăţii, doar cu implicarea mai multor persoane și uneori chiar cu sprijinul unei macarale pentru hală. O altă situaţie critică este următoarea: La conectarea mai multor fire individuale, este problematică asigurarea etanșeităţii fiecărui fir în parte. Dacă nu se realizează corect chiar și o singură etanșare, poate pătrunde umiditate sau un agent de lucru în carcasa unităţii de comandă, a senzorului sau sistemului de acţionare, ceea ce poate duce la defectarea întregii mașini.
Îmbinare simplă, rapidă şi fără erori
Cu scopul de a rezolva sau de a elimina aspectele problematice sau punctele slabe menţionate anterior, grupul Murrelektronik a înfiinţat în martie 2020 firma Data Panel GmbH. Portofoliul acesteia include soluţii de instalare electrotehnice de înaltă calitate, decentralizate, sub forma unui bloc de sistem modular și fuzibil, adaptat optim, pentru mașinile mobile. Acest bloc, care include module de bus de câmp, distribuitoare pasive și cabluri prefabricate, oferă o soluţie simplă la cerinţele specifice aplicaţiilor și poate fi realizat în mod econom și în loturi mai mici.

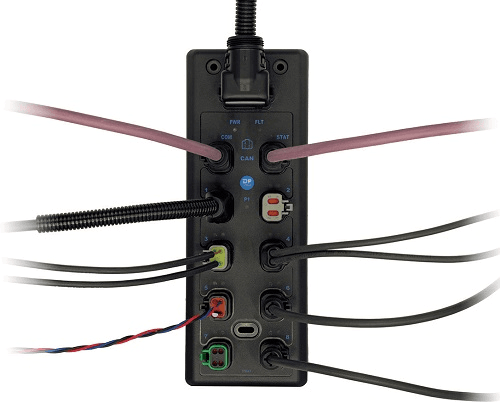

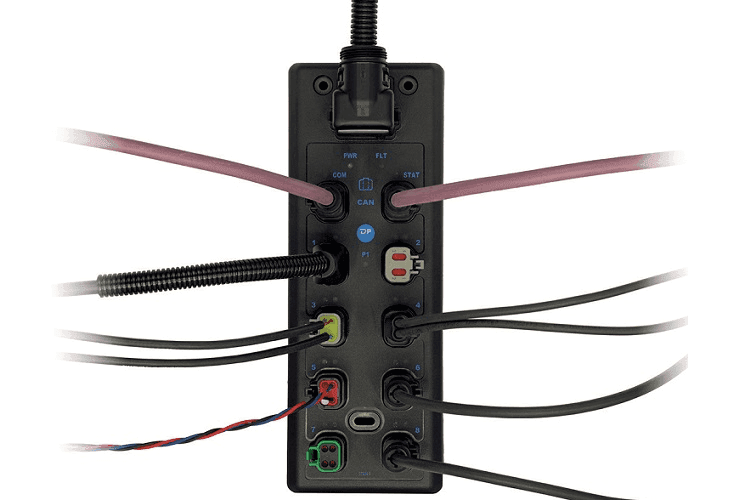

Modulele de bus de câmp complet turnate CANopen din familia de produse xtremeDB oferă opt mufe pentru intrări sau ieșiri. Formele de semnal digital, analog, radiometric, contor de frecvenţă/ contor și semnale encoder pot fi configurate individual pentru intrări. DO (4A/10A), PWM/PWM(I) și sistemele de control cu supapă PVG de la ieșire completează varietatea de semnale oferite.
Datorită tehnicii de conectare continue compatibile cu DT, modulul - care include o carcasă din material de plastic consolidat - poate fi utilizat la mașini la care constructorul poate apela la cabluri ecranate preconfecţionate sau alternativ poate utiliza încărcătoare individuale pentru conectare.
Utilizarea distribuitoarelor pasive asigură trecerea de la cablarea paralelă sub formă de fascicul de cablu sau panou cu borne la tehnologia de bus de câmp conectată și oferă în plus posibilitatea de a aduce intrările și ieșirile „on board” de la unitatea de comandă în câmp într-un mod simplu și eficient din punct de vedere al costurilor. Spre deosebire de fasciculul de cabluri, sistemul conectat permite efectuarea fără probleme a unor extensii sau adaptări ulterioare la sistemul electronic al mașinii.
Cu ajutorul gamei complexe de produse xtremeDB, instalarea mașinii și punerea în funcţiune pot fi făcute și fără cunoștinţe specializate cu ajutorul cablurilor de conectare prefabricate și testate de la Murrelektronik, bazate pe tehnica de conectare cu fișă DT.
La utilizarea cablurilor de conectare, modulul activ și pasiv îndeplinesc cerinţele prevăzute de IP68, IP66K și IP69K. Alternativ este posibilă și confecţionarea cablului în regie proprie cu conectori cu fișă DT sau compatibili. Sistemul de tip bloc de componente prefabricate și testate și programul amplu de accesorii asigură o independenţă semnificativă la cablarea senzorilor și sistemelor de acţionare. Un alt avantaj al xtremeDB este independenţa de producătorii de cabluri. Datorită manipulării simple a componentelor noului sistem modular de instalare, nu depind de resursele de capacitate ale acestora.
În panoul cu borne, schimbarea tehnologiei aduce o economie semnificativă a spaţiului, deoarece pe lângă unitatea mobilă de control se înlocuiesc și alte module de intrare și ieșire și nivelul de borne cu potenţial. Astfel, semnalele nu mai sunt cablate în mod costisitor individual „în panou”, ci sunt instalate în mașină la nivel decentralizat în mod simplu și eficient - panoul cu borne poate fi astfel mai mic sau în cazuri ideale poate fi chiar omis. Astfel, nu mai sunt necesare fixările cablurilor cu șuruburi, fiind eliminate potenţialele puncte slabe. Astfel timpul de instalare este redus la minimum.
În caz de service, cablurile pentru conectare pot fi înlocuite simplu și rapid la faţa locului, sau pot fi reparate cu ștechere cu funcţie de autoconectare.
