Utilizarea carcasei SNS creşte durata de funcţionare a rulmenţilor cu până la 50%
Noua carcasă SNS produsă de firma Schaeffler creşte durata de viaţă a rulmenţilor cu role butoi cu până la 50%, în comparaţie cu carcasele convenţionale. Acest lucru devine posibil prin noua construcţie a carcasei, care asigură o distribuţie optimă a încărcării în rulment. Această optimizare a carcasei facilitează, în plus, montarea şi demontarea, îmbunătăţeşte monitorizarea şi funcţionarea, permiţând astfel ca rulmentul şi carcasa să fie utilizate într-o manieră flexibilă şi rentabilă, reducând în mod considerabil costurile ciclului de viaţă.
Carcasele SNS sunt flexibile şi rentabile pentru o gamă largă de aplicaţii
Noua carcasă SNS poate să înlocuiască fără modificări numeroase, carcase convenţionale folosite în domenii diverse, ca de exemplu: minerit şi extracţie, concasoare şi benzi transportoare, fabrici de hârtie, ventilatoare, aplicaţii variate din industria grea.
În noua carcasa SNS pot fi montaţi rulmenţi cu diametre şi lăţimi diferite. Carcasa permite montajul rulmenţilor atât ca lagăr fix, cât şi ca lagăr mobil. Rulmenţii care pot fi montaţi fac parte din seriile: 222, 223, 230, 231, 232, şi 240.
Noua carcasa SNS este fabricată din fontă cu grafit nodular şi astfel asigură un nivel ridicat de fiabilitate operaţională. O gamă largă de diferite etanşări este, de asemenea, disponibilă pentru condiţii grele de lucru, ca de exemplu: extracţia şi prelucrarea minereurilor.
Construcţia carcasei SNS minimizează încărcarea în rulment

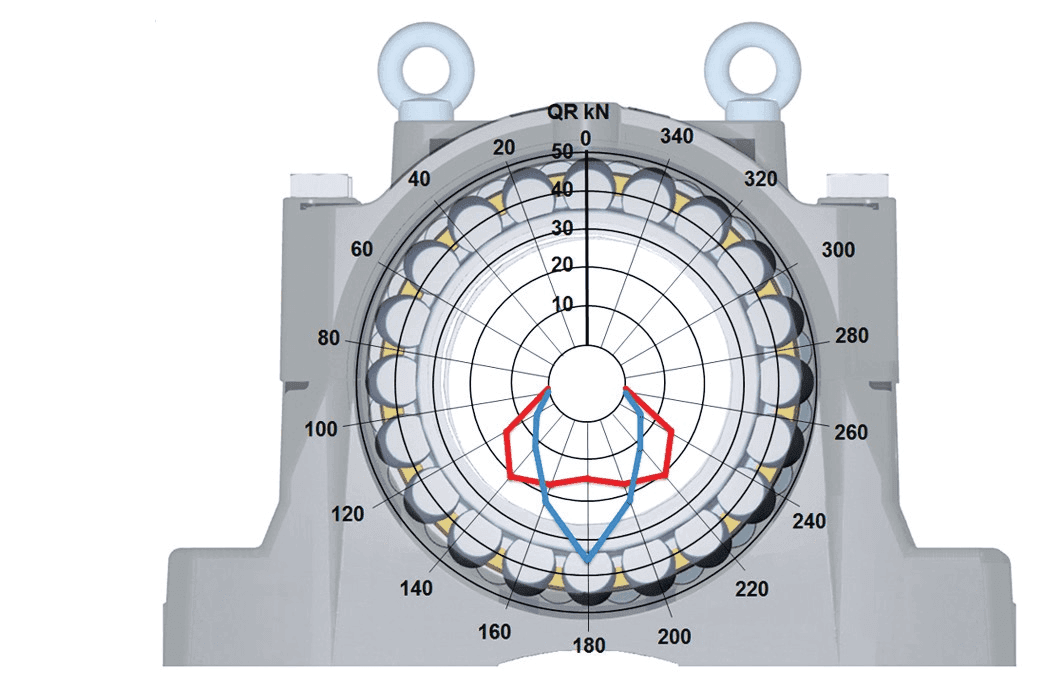

Noua construcţie SNS dezvoltată şi brevetată de Schaeffler distribuie mai eficient sarcina în rulment, aceasta fiind transmisă prin corpurile de rostogolire către carcasă, prin intermediul inelului exterior, pe două suprafeţe de reazem simetrice. Acest lucru îmbunătăţeşte modul de distribuţie a sarcinii în rulment, astfel încât rulmentul este supus la o sarcină efectivă mai mică. Niciuna dintre caracteristicile de performanţă ale lagărului nu este afectată în mod negativ. Durata de funcţionare a rulmentului este astfel crescută cu până la 50%, deoarece distribuţia individuală a încărcărilor pe corpurile de rostogolire are o influenţă esenţială asupra rezistenţei la oboseală. Premisa optimizării construcţiei a fost analizarea rulmentului şi a carcasei ca un sistem integrat. Astfel, a fost posibilă luarea în considerare a influenţei construcţiei carcasei asupra încărcării în rulment, respectiv realizarea optimizărilor corespunzătoare.
Îmbunătăţirile aduse carcasei fac funcţionarea şi monitorizarea mai uşoară şi reduc costurile
Numeroase alte detalii ale noii construcţii ale carcasei simplifică ungerea, montajul şi monitorizarea şi astfel, contribuie la reducerea costurilor totale de funcţionare. În interiorul părţii superioare a carcasei au fost prevăzute atât un orificiu de ungere, cât şi un canal lung de ungere, astfel încât rulmenţii din serii diferite - care pot fi montaţi în diferite poziţii - să beneficieze de o ungere optimă cu lubrifiant; de exemplu, folosind un sistem FAG CONCEPT8. Partea inferioară a carcasei are găuri de evacuare pentru unsoarea uzată sau în exces.
Această carcasă este prevăzută pe ambele părţi cu facilităţi de montare a unităţii de monitorizare FAG SmartCheck.
Totodată există şi un marcaj situat în partea superioară a carcasei, care indică poziţia optimă pentru montajul unui sistem de monitorizare, dacă aceste două legături nu sunt accesibile. În plus, firma Schaeffler poate furniza şi senzorul de monitorizare on-line a unsorii: FAG GreaseCheck.
Pentru a uşura montajul şi alinierea carcasei, au fost prevăzute în partea inferioară a acesteia marcaje, care indică linia de centru a rulmentului, respectiv a arborelui. Partea inferioară a carcasei are, de asemenea, suprafeţele de poziţionare prelucrate, permiţând astfel o aliniere precisă. Odată ce a fost aliniată, carcasa poate fi înlocuită rapid, dacă este necesar.
Noua carcasă are avantajul unei forme constructive care permite scurgerea fluidelor şi a impurităţilor, nepermiţând astfel colectarea lor în locuri nedorite. (Link-uri utile: www.schaeffler.de/housings/sns; http://www.fag-smartcheck.com)
