Stațiile de măsurare CNC Mahr asistate de roboți pentru măsurarea conturului și a rugozității sunt o componentă importantă în fabricile interconectate în conceptul Industry 4.0. Roboții încarcă și descarcă piesele de măsurat pe și de pe aceste stații de măsurare.
Piesele sunt identificate automat, marcate și măsurate independent de la modulul de măsurare conform programelor de măsurare presetate.
Aceste stații de măsurare asigură o mai mare individualizare, flexibilitate și rapiditate a producției. În fabrica inteligentă din cadrul conceptului Industry 4.0, mașinile de producție, procesele metrologice și de producție sunt adaptabile și interconectate într-o rețea. Piesele au coduri matriciale de date ce conțin informațiile relevante pentru producerea și calitatea lor. Mașinile pot citi aceste informații și se pot adapta producției. Ca specialist al aplicației, Mahr oferă stații de măsurare CNC automate, ce sunt integrate în fabrica interconectată din viitor – un control 100%, precum și testarea eșantioanelor. Metrology 4.0 accelerează astfel întregul proces de asigurare a calității și sporește simultan asigurarea produsului.
Conceptul de măsurare CNC de la Mahr constă într-o stație de încărcare pe care se pot pune piesele inteligente. Robotul manipulează automat produsele conform secvenței de măsurare. O stație de recunoaștere cu cameră de luat vederi identifică produsul cu ajutorul codului matricial de date, iar stația de măsurare primește informațiile despre piesele de măsurat. Robotul încarcă produsul pe masa rotativă și selectează programul de măsurare corespunzător cu secvența corectă de măsurare – de exemplu, o măsurare a conturului și a rugozității.

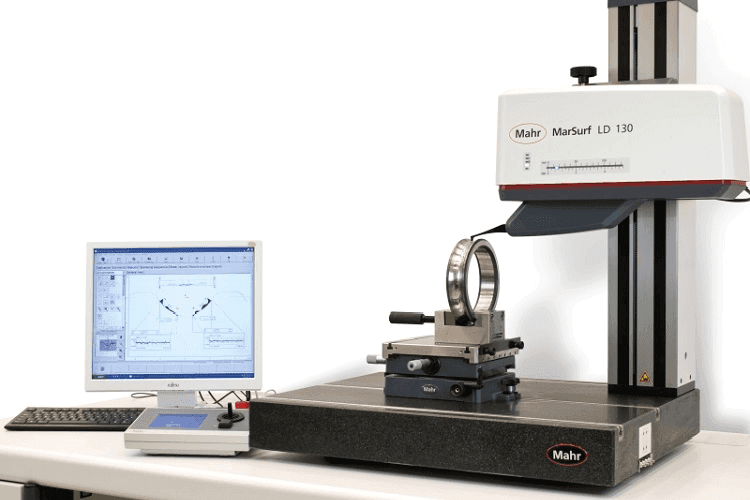

Sistemul de măsurare de mare precizie MarSurf LD 130 efectuează apoi măsurarea specifică a produsului. Deplasează independent palpatorul în pozițiile de măsurare, asigurând astfel evitarea vreunei erori a operatorului. Apoi stația de citire și de marcare identifică piesa și, folosind un laser, o altă etichetă este adăugată, sub forma unui număr – incluzând calitatea, de exemplu. Ulterior, robotul așază produsul în zona de depozitare. Stațiile de măsurare CNC asistate de roboți de la Mahr accelerează asigurarea calității: întreaga secvență a măsurării este semnificativ accelerată cu ajutorul manipulării automate asigurată de robotul care încarcă și descarcă pe și de pe stația de măsurare, marcând și descărcând în zona de depozitare. Datele înregistrate ale măsurării sau rezultatele pot fi salvate cu ajutorul unui sistem bus în baza de date de calitate sau de pe un cloud.
