Tehnologia medicală actuală: cerinţe şi soluţii

În cadrul diviziei pentru echipamente medicale MedLab, Festo creează produse pentru dispozitivele medicale, în conformitate cu standardele de calitate ISO 13485 şi cu reglementările FDA (Food and Drugs Administration), ajutându-şi partenerii să gestioneze riscurile neaşteptate, atunci când dezvoltă aplicaţii medicale, în timpul fabricaţiei, dar şi mai târziu, uşurând astfel procesul de aprobare şi de certificare a dispozitivelor medicale. Festo pune mereu accent pe procese, pe documentaţie şi pe materiale moderne în cadrul dezvoltării produselor, pornind de la identificarea şi evaluarea riscurilor până la definirea măsurilor de reducere a acestor riscuri.

Sisteme de terapie

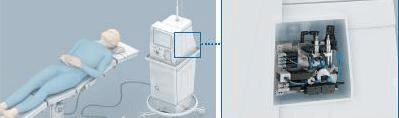

Dializa

Reglarea şi controlul debitului de lichid. Pentru o dializă eficientă, reglarea precisă a tuturor fluidelor din sistemul circulator (circuitul primar) şi circuitul aparatului de dializă (circuitul secundar) este decisivă.

Pentru controlul acestor circuite de fluid, se folosesc multe şi diverse componente, printre care pompe, ventile de proces şi ventile pneumatice, ventile piezo utilizate ca regulatoare proporţionale de precizie, tuburi şi conectori, senzori de presiune şi temperatură, cât şi pompe pentru sânge şi anticoagulanţi.

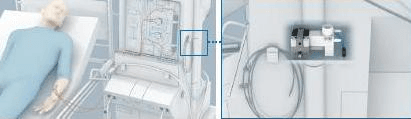

Terapia prin oxigen, tratamente cu ventilaţie

Reglarea debitului de gaz şi a presiunii. Ventilaţia CPAC (CPAC = presiune pozitivă continuă în căile res­piratorii) combină respiraţia spontană a pacientului cu ventilaţia controlată, în care ventilatorul menţine o presi­une constantă, continuă şi pozitivă. Acest tip de ventilaţie se foloseşte atât în cazurile de terapie intensivă, cât şi ca tratament pentru pacienţii cu sindrom de apnee în somn şi în terapiile cu oxigen.

Compact, uşor şi portabil pentru un maxim de mobili­tate, funcţionare agreabilă fără zgomot, dozează oxigenul conform nevoilor pacientului, evitând astfel consumul inutil de aer. Furtunele şi conectorii sunt conform stan­dardelor în vigoare, contribuind şi ele la o durată lungă de viaţă a aparatului.

Instrumente chirurgicale

Oftalmologie

Controlul instrumentelor chirurgicale acţionate pneumatic. Instrumentele chirurgicale folosite în operaţiile oftalmologice sunt acţionate pneumatic.

Ventilele electro-magnetice şi piezo reglează presiunea şi vacuumul, timp în care manipulează şi diverse tipuri de lichide şi gaze.

O unitate de acţionare pneumatică execută următoarele funcţii:

• Acţionarea pneumatică a instrumente­lor chirurgicale
• Aspiraţia cu vacuum pentru curăţarea câmpului de operaţie
• Transportul lichidelor

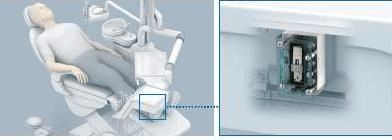

Unităţi stomatologice

Reglarea debitului de lichide, de gaz şi de reziduuri. Unităţile de preparare plasate lângă scaunele stomatologice sunt, de obicei, acţionate pneumatic. Multe tratamente stomatologice standard (inclusiv trata­mentele mobile) nu ar fi posibile fără controlul debitului de lichid, de gaz şi de reziduuri

Instrumentele de tratament din unităţile stomato­logice sunt acţionate independent, prin intermediul ven­tilelor de comutare, al ventilelor proporţionale, al pompe­lor şi al compresoarelor. Un controler de aer comprimat reglează viteza burghiului în turbina stomatologică

Echipamente medicale

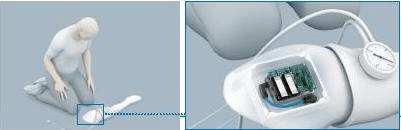

Membre pentru antrenamentul cadrelor medicale

Reglarea debitului de fluid. Pregătirea specială a cadrelor medicale cu ajutorul manechinelor simulează în mod realist şi practic diverse intervenţii medicale, de ex. masajul cardiac şi măsurarea tensiunii arteriale.

Partea software de acţionare inteligentă a manechinelor şi partea hardware sunt combinate astfel încât să poată simula respiraţia, pulsul şi fluidele corpului, ca de exemplu lacrimile.

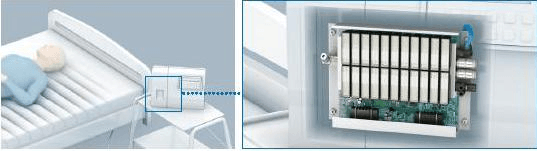

Saltele medicale

Reglarea debitului de gaz şi a presiunii. Persoanele care sunt obligate să stea la pat trebuie să fie repoziţionate frecvent pentru a evita escarele. Acţionarea automată a presiunii şi a debitului de gaz, în special în paturile anti decubit, se foloseşte şi în repoziţionarea manuală a pacienţilor, fiind deosebit de utilă la îngrijirea bolnavilor.

Piezo ventilele acţionează camerele individuale. Datorită caracteristicilor lor proporţionale cu funcţia de soft-start, ventilele asigură schimbarea presiunii într-un mod lin şi fără zgomot.

Gamă largă de produse pentru aplicaţii în domeniul medical

Piezo ventilele VEMR/VEMC

Ventilul VEMR controlează debitele, pentru dozarea corectă a oxigenului în timpul inhalării. Datorită consumului deosebit de mic de energie, piezo ventilele cresc durata de funcţionare a dispozitivului medical, eliminându-se problema înlo­cuirii frecvente a bateriilor (care constituie un proces anevoios, mai ales pentru persoanele în vârstă). Absenţa zgomotului la comutarea ventilului constituie şi el un aspect deosebit de important, mai ales în timpul somnului.

Ventil VEMC

Ventilul VEMC reglează presiunea, de exemplu atunci când este folosit în dispozitivele de drenaj limfatic. Combinat cu un senzor de presiune, se transformă în regulator proporţional de presiune.

Ventil MH1

Compact, cu un timp de comu­tare de 4 ms, cu debite de până la 14 litri pe minut, cu ciclu 100%, ventilele 2/2 sau 3/2 sunt ideale pentru a îndeplini funcţii standard şi în aplicaţii cu vacuum, cât şi pentru pilotarea ventilelor de proces care vin în contact cu diverse medii.

Ventil cu diafragmă VODA

Cu un volum extrem de mic, cu dimensiuni nominale de la 0,4 la 6,0 mm şi cu materiale utilizate funcţie de mediul de lucru, sunt realizate în variantele NC şi NO şi cu 2/2 sau 3/2 căi.

• Materiale diverse, rezistenţă crescută la agenţi chimici n Timpi scurţi de comutare, măsurare precisă

Insula de ventile proporţională VEMA

O soluţie tehnologică piezo, care integrează proprii senzori, controllere şi circuite de con­trol! 8 ventile VEMC necesită doar o fracţiune din spaţiul nece­sar unui singur ventil standard datorită faptului că nu generează căldură, care ar putea dăuna.

• Instalare simplă datorită alimentării centrale cu vacuum şi presiune
• Control CAN-Bus: conec­tare simplă cu insulele de ventile şi alte dispozitive n Opţional: LED

Platforma electrică de automatizare CPX

Prima platformă de extindere a automatizărilor la nivel fieldbus: noduri fieldbus, I/O digitale/ana­logice, aer comprimat şi senzori de gaz, controllere, monitorizare, măsurare, reglare şi contorizare.

Controler compact CECC

Controlerul compact CECC îndeplineşte multe funcţii, fiind în acelaşi timp, modern şi compact. Fie că e de sine stătător, fie că este integrat într-o soluţie mecatronică prin CoDeSys V3, este uşor de integrat în sistemul master prin Modbus/TCP.

Combinaţii tub-conectori PFAN/NPCK

Totul de la o singură sursă – combinaţia corespunzătoare pen­tru fiecare sarcină: numărul mare de combinaţii posibile asigură o flexibilitate maximă pentru aplicaţiile standard. Pentru temperaturi de la -20÷120°C şi presiune de până la 12 bar.

Beneficiile tehnologiei piezo

Tehnologia medicală actuală se îndreaptă spre dis­pozitive medicale cât mai mici şi cât mai uşoare. În acelaşi timp, ele trebuie să facă faţă utilizării zilnice pentru perioade lungi de timp. Tehnologia piezo este una din tehnologiile cheie oferite de Festo pentru această necesi­tate medicală.

Avantajele utilizării tehnologiei piezo:

• Fără zgomote de operare
• Fără generare de căldură în timpul funcţionării
• Eficienţă energetică bună
• Greutate minimă
• Caracteristici proporţionale
• Timpi de comutare foarte mici
• Compatibilitate cu oxigen
• Robusteţe şi durabilitate.

Valoare adăugată în toate fazele ciclului de viaţă al produsului

Proiectare/validare - Costuri de producție optimi­zate. Festo:

• Vă oferă sprijinul de care aveţi nevoie pentru a obţine soluţii mai eficiente şi standardizare maximă
• Vă economiseşte timpul aferent proiectării
• Vă oferă sprijin pentru planificare şi implementare optimă
• Coordonează toate aceste aspecte cu toţi ceilalţi parteneri

Achiziţie - Totul de la o singură sursă. Festo furnizează:

• Produse şi soluţii complexe şi complete porn­ind de la pneumatica standard, până la soluţii gata de instalare, specifice clientului

Instalare - Economie de timp şi bani. Beneficiaţi de soluţiile Festo, gata de utilizare:

• Produse testate, gata de instalare
• Integrare în dispozitivele medicale.

Calificare - Operare sigură. Festo vă sprijină cu:

• Managementul riscului inclus în dezvoltarea produsului
• Costuri reduse pentru aprobare şi certificare.
