Tehnologiile de fabricație nu mai sunt ca acum 20 de ani. Începând cu revoluția digitală și până la trecerea de la producția strict funcțională la producția sustenabilă, producătorii se confruntă cu cerințe în continuă schimbare, design-uri de produse mai eficiente și chiar introducerea de materiale noi. Odată ce toate aceste schimbări prind viață, procesul de control al calității trebuie și el să se adapteze.
În acest sens, Hexagon, divizia Manufacturing Intelligence a îmbunătăţit și dezvoltat noi instrumente software pentru a sprijini schimbările tot mai mari cu care se confruntă clienţii. În prezent, PC-DMIS (versiunea 2021.2) funcţionează cu o serie de senzori CMM noi, care variază de la senzor cu declanșare prin atingere, până la senzori fără contact, cum ar fi un nou senzor cromatic cu lumină albă și extinderea gamei senzorului de rugozitate. Prin urmare, atunci când începeţi un nou proiect sau implementaţi o nouă strategie de design, poate vă întrebaţi „Pot să măsor piesa?”, Răspunsul acum va fi aproape sigur „da”. Gama tot mai mare de senzori pe care Hexagon o dezvoltă oferă utilizatorilor flexibilitatea și eficienţa fluxului de lucru necesare pentru a optimiza măsurarea pieselor. Iată câteva exemple ale ultimelor versiuni:
- HP-THDe – senzor cu declanșare prin contact
- HP-TMe – senzor tactil
- HP-OW – senzor cromatic cu lumină albă
- Profiler R – senzor de rugozitate
- HP-L-10.10 – senzor de scanare laser
Senzorii cu declanșare prin contact sunt o tehnologie de palpare cu contact utilizată în mod curent, pentru a returna un singur punct de măsurare prestabilit aflat în contact cu o piesă inspectată. Deși precizia ridicată este un semn distinctiv al măsurării cu declanșare prin contact, această metodă de control poate fi considerată mult prea îndelungată și, cu excepţia cazului în care senzorul oferă o opţiune de palpare cu forţă redusă, este probabil nepotrivită pentru controlul suprafeţelor sensibile. În timp ce un senzor analog oferă o opţiune de scanare tactilă, funcţia sa principală este de a returna mai multe puncte de măsurare atunci când vârful senzorului este deplasat pe suprafaţa unei piese. Senzorii de scanare analogică pot înregistra volume mari de date, inclusiv informaţii despre caracteristici esenţiale ale pieselor, deoarece captează mii de puncte de date în același timp. Acești senzori de înaltă precizie sunt mai rapizi decât omologii lor cu declanșare prin contact și au un timp al ciclului de măsurare relativ mai mic.

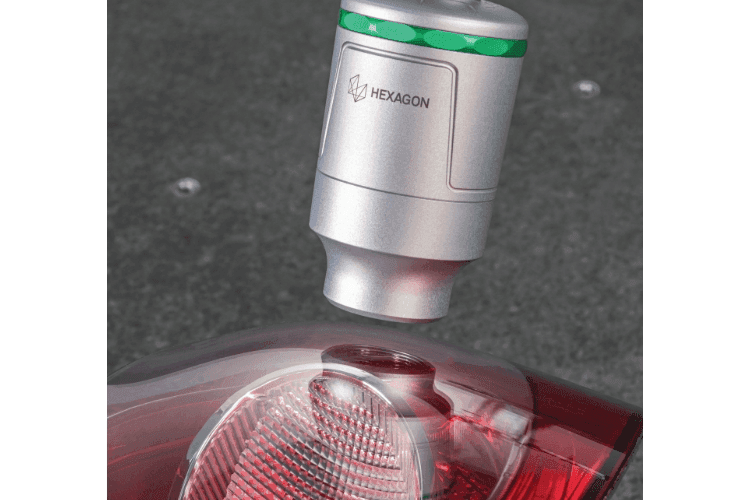

Senzorii cromatici cu lumină albă sunt senzori fără contact care utilizează lumină albă focalizată pentru a returna un punct de măsurare într-un mod extrem de precis, chiar și pe suprafeţe transparente, lucioase sau care absorb lumina. Acești senzori specializaţi sunt ideali pentru măsurarea unei game largi de finisaje de suprafaţă, inclusiv finisaje transparente, lustruite, aspre și mate și sunt foarte potrivite pentru controlul pieselor delicate care se pot deteriora în timpul măsurării. Aplicaţiile de fabricaţie aditivă care necesită măsurarea pieselor brute pe tot parcursul producţiei sunt și ele adecvate pentru controlul cu senzori cromatici cu lumină albă, deoarece oferă o combinaţie între viteză și precizie care susţine randamentul și ajută producătorii să depășească obstacolele apărute în calea eficienţei.

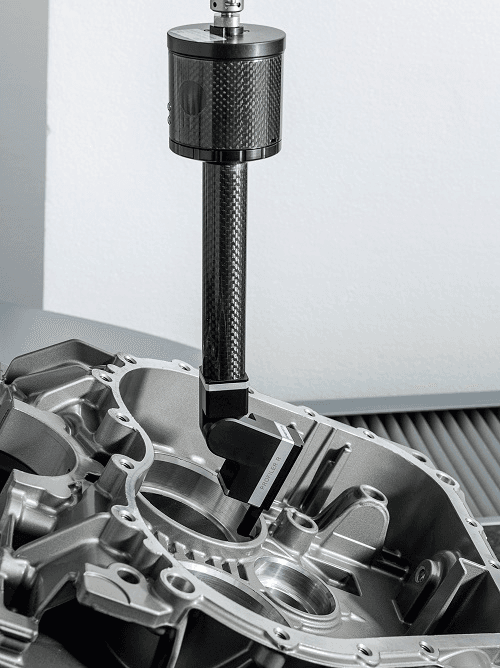

PROFILER R este un senzor de rugozitate care oferă o metodă de control a suprafeţei prin contact pentru CMM-urile Leitz și GLOBAL S. Prin adăugarea de mai multe capacităţi de măsurare la măsurătorile și evaluările standard ale mașinii, controlul profilului devine o parte standard a configurării calităţii, asigurându-se că toţi parametrii relevanţi ai unei piese de lucru pot fi verificaţi. Având posibilitatea de a se roti la 360° și pivota la 180°, PROFILER R oferă un grad maxim de flexibilitate și accesibilitate. După ce este atinsă piesa de lucru, palpatorul este extins - iese în afară și se deplasează de-a lungul suprafeţei pentru a colecta datele de măsurare în timp ce senzorul PROFILER R rămâne nemișcat pe toată durata măsurării.
Avantajele utilizării a două sau mai multe tipuri de tehnologii de senzori pentru a controla piesele pentru o singură aplicaţie sunt la fel de variate ca și aplicaţiile în sine, dar ofertele tot mai multe de pe piaţa metrologiei facilitează producătorilor proiecta-rea de strategii de măsurare care să se potrivească nevoilor actuale ale companiilor lor și să îi ajute ca în viitor să planifice mai bine extinderea. Indiferent dacă obiectivul este creșterea eficienţei producţiei, îmbunătăţirea calităţii pieselor sau obţinerea de locuri de muncă pe pieţe noi, capacitatea unui producător de a se adapta pentru a ţine cont de nevoile industriei îmbunătăţește foarte mult capacitatea acestuia de a depăși provocările inevitabile din producţie și de a se pregăti pentru noile oportunităţi, care în egală măsură sunt inevitabile.
Alegerea soluţiei de control ideală nu înseamnă doar să vă asiguraţi că astăzi puteţi satisface nevoile de precizie, ci să adoptaţi tehnologii care să se poată dezvolta odată cu activitatea, să se adapteze nevoilor extinse de aplicaţii și să stimuleze productivitatea.

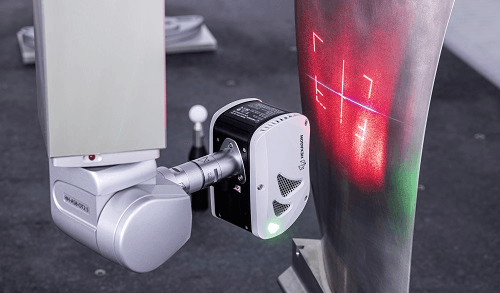

Senzor de scanare laser HP-L-10.10
Hexagon HP-L-10.10 nu este doar o soluţie pentru CMM-uri. Este singurul scaner laser care transformă CMM-ul într-un sistem multisenzor optic, care combină viteza, precizia și flexibilitatea de neegalat pentru a simplifica măsurarea suprafeţelor complexe și a pieselor de prelucrat. HP-L-10.10, senzor de ultimă generaţie în combinaţie cu software-ul PC-DMIS, este pregătit pentru orice provocare de inspecţie, stabilind un nou standard pentru scanarea cu laser CMM.
HP-L-10.10 este cel mai recent și precis scaner laser Hexagon pentru CMM-uri. Cu o eroare de formă de scanare de 8 μm, precizia rezultată este aproape de valorile pe care operatorii le pot obţine cu soluţii de scanare tactilă. În același timp, HP-L-10.10 captează până la 600.000 de puncte pe secundă, ceea ce înseamnă viteză și cantitate de date fără precedent, chiar și atunci când se măsoară suprafeţe dificile, cum ar fi cele reflectorizante sau strălucitoare.
HP-L-10.10 nu este doar superior când vine vorba de performanţă și precizie; împreună cu software-ul de măsurare PC-DMIS aduce și noi funcţii unice care transformă utilizarea CMM-urilor în timpul programării și executării programelor de măsurare, precum și pentru raportare avansată.
Hexagon oferă soluţii complete care includ și magazie de gestionare a senzorilor, modulelor sau extensiilor făcând posibilă automatizarea procesului.

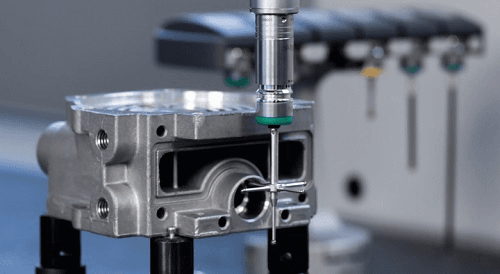

Sistem de gestionare și schimbare senzori. Magazia pentru schimbarea senzorilor Hexagon efectuează schimburi rapide și repetabile de senzori, extensii și module pentru capetele de măsură ale mașinii de măsurat în coordonate (CMM).
HR-R Magazie pentru schimbare automată a senzorilor
Schimbător automat de scule care folosește conectorul TKJ unic Hexagon pentru a schimba senzorii și extensiile către și din capul de măsură. Schimbul senzorului se efectuează rapid și precis, fără a fi necesară recalificarea între schimburi. HR-R este modular și poate fi personalizat cu ușurinţă pentru a se potrivi oricărei aplicaţii.
HR-P Rack de schimbare a modulelor
Modulele sunt schimbate de CMM sub controlul software-ului de măsurare. Rack-ul HR-P este de asemenea conceput pentru a stoca în siguranţă modulele de palpare, asigurându-le protecţie împotriva contaminării. Rack-ul este disponibil cu 2, 4 sau 6 porturi și în două înălţimi diferite (90 mm și 150 mm). Există, de asemenea, un modul opţional care poate fi combinat cu schimbătorul automat HR-R pentru a permite schimbarea modulelor fără a fi nevoie de un rack de schimbare suplimentar pe sistem.
HR-ACW-AC Rack de schimbare automată
Rack-ul de schimbare automată HR-ACW-AC în combinaţie cu HH-ACW-43MW permite schimbarea automată repetabilă a tuturor adaptoarelor și extensiilor în timpul executării programului de măsurare. Conceptul modular al magaziei de schimbare permite configurarea unui număr variabil de staţii.
