Firma TRUMPF a fost distinsă anul acesta cu Premiul pentru Inovaţie 2012, acordat de guvernul austriac pentru realizarea echipamentului de îndoit TruBend Cell 7000, într-o competiţie la care au participat peste 600 de firme. Premiul reprezintă în Austria cea mai înaltă recunoaştere pentru realizările în domeniul inovaţiei.
TRUMPF a fost astfel onorată pentru dezvoltarea celei mai rapide celule CNC complet automatizate din lume, pentru îndoirea pieselor mici. Concepţia echipamentului TruBend Cell 7000 permite realizarea cu foarte mare eficienţă a pieselor de dimensiuni mici, în loturi mici sau mai mari, productivitatea ei fiind deosebit de ridicată.

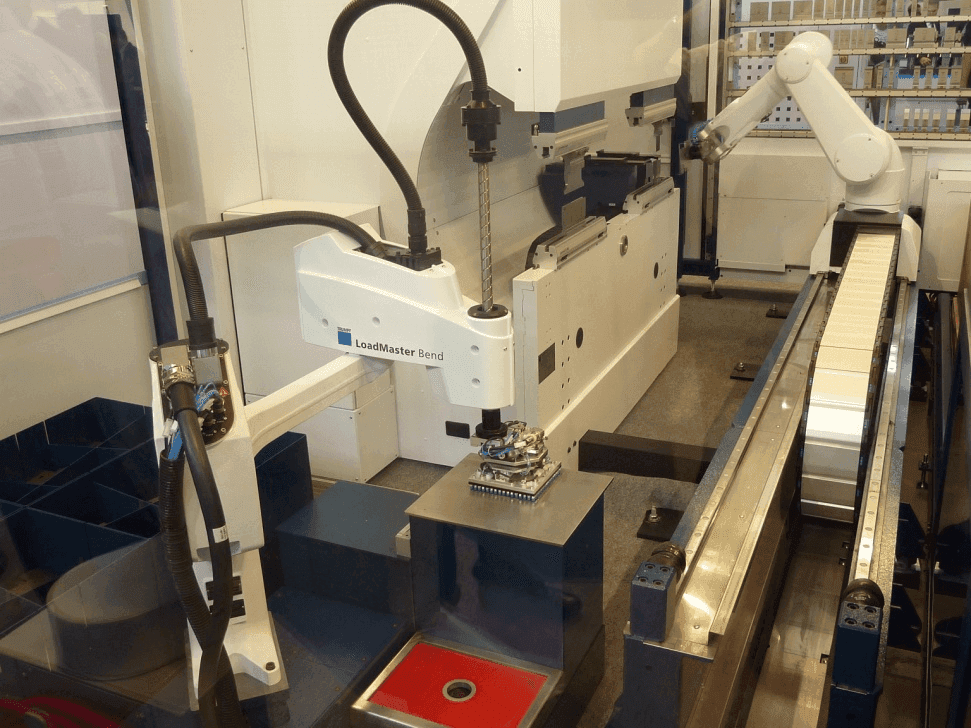

Echipamentul a fost creat pornind de la abkantul electric TruBend 7036, căruia i-au fost adăugate:
- un robot de încărcare a pieselor de îndoit (în 4 axe, cu ventuze, sistem de detecţie a grosimii - pentru evitarea suprapunerii a două table, sistem optic de măsurare a piesei şi de corecţie a poziţiei;
- un robot de alimentare (cu cleşti, în 6 axe) cu dublu rol: pentru piese şi pentru scule de îndoit. El culisează pe şine şi are acceleraţii de la 4-15m/s², în funcţie de aplicaţie;
- sistem de control pentru întreg sistemul (21 axe). Cu programare offline, nu necesită învăţare, permite calculul traiectoriei optime, verificarea coliziunilor;
- sistem de depozitare a sculelor, care au fiecare un cip de identificare şi detecţie a poziţiei (+/-0,5mm) încorporat. Dotările permit schimbarea automată a sculelor, fără schimbarea cleştilor, în absenţa operatorului;
- banda conveior de evacuare a pieselor îndoite, pe care le scoate în afara celulei. Alternativ se pot pune direct în container.
Posibilităţile de lucru:
- dimensiuni maxime piesă: 500x380mm
- grosime maximă tablă: 8mm
- greutate maximă piesă: 1,5kg (sau 3kg - pentru lucrul cu viteză mică)
- forţa maximă de îndoire: 36t
- viteza maximă de presare: 50mm/s
- opritori în 6 axe, din fibre de carbon, cu acceleraţie de 20m/s²
- sculele sunt fixate pneumatic, autocentrante; se pot aşeza formând două posturi de îndoire a câte 500mm, sau unul singur de 1000mm.
TruBend Cell 7000 are câteva avantaje de mare importanţă pentru producătorii de piese îndoite de gabarit mic, din table subţiri, în serii mari de fabricaţie. În primul rând este vorba de dimensiunile sale reduse, suprafaţa celulei fiind de numai 24m². Apoi este vorba de consumul redus de energie necesar. Şi cel mai important avantaj este productivitatea foarte ridicată a echipamentului, care permite o îndoire în circa 4s, ceea ce înseamnă circa 7.200 îndoiri în 8 ore.
În aceste condiţii valoarea investiţiei în acest echipament se poate amortiza în 2-3 ani.
