Noul afișaj Rexroth BODAS DI4 pentru concepte moderne de operare cu funcții de service în mașinile cu funcționare mobilă
- Opțiuni flexibile de utilizare și integrare
- Posibilitate de programare liberă cu CODESYS 3.5
- Parametrizarea altor controlere fără instrumente service suplimentare

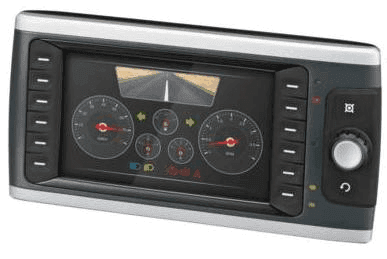

Afișaj DI4 cu utilizare universală: Proiectați după propriul plac vizualizările pentru operarea mașinilor cu funcționare mobilă și diagnosticați și parametrizați unitățile de comandă BODAS.
Rexroth extinde sistemul său BODAS modular pentru sisteme electronice mobile cu noul afișaj BODAS DI4, o unitate de operare cu utilizare universală pentru mașinile cu funcționare mobilă. Este programat folosind mediul de dezvoltare CODESYS 3.5 și oferă oportunități largi pentru alocarea de funcții și vizualizarea individuală. În plus, DI4 simplifică diagnosticarea și re-parametrizarea controlerelor BODAS conectate prin magistrala CAN. În acest scop, inginerii service încarcă noile seturi de date prin interfața USB integrată și le „transmit rapid” către controlerul corespunzător din mașina cu funcționare mobilă.
Panourile de comandă ușor de folosit și optimizate ergonomic pot influența și mai mult utilizatorii finali în ceea ce privește mașinile cu funcționare mobilă pe care decid să le achiziționeze. Din acest motiv, producătorii de mașini caută panouri de comandă cu funcții și vizualizări care pot fi proiectate liber și pot fi flexibil încorporate în habitaclu. Afișajul BODAS DI4 îndeplinește aceste cerințe în scopurile legate de hardware și software. Producătorii programează o nouă generație de afișaje folosind mediul de dezvoltare CODESYS 3.5, cu disponibilitate globală. Aceștia pot vizualiza funcțiile mașinii atât statistic cât și dinamic. În plus față de două taste fixe pentru funcțiile setate, sunt disponibile 12 butoane de funcție liber programabile. De asemenea, conducătorul auto poate selecta intuitiv funcții fără un contact vizual cu panoul de comandă cu ajutorul unui buton acționat prin rotire/apăsare. Ușurința în utilizare este sporită și mai mult de elementele de operare iluminate și de cele patru elemente de indicare LED color.
Servisare facilă folosind interfața USB și „flashing”
DI4 extinde sistemul modular electronic mobil BODAS și simplifică și mai mult servisarea mașinilor cu funcționare mobilă. Folosind afișajul ca master, tehnicienii sau operatorii de întreținere autorizați pot accesa alte unități de comandă BODAS din Rexroth integrat în mașină fără tester extern de diagnosticare și, de asemenea, în afara atelierelor. Afișajul indică erorile active și salvate și, astfel, accelerează diagnosticarea. Inginerul service poate încărca parametri noi pentru controlerul BODAS prin interfața USB integrată, folosind, de exemplu, un stick USB, sau poate transfera noile programe de aplicații prin „flashing”.
Sunt posibile mai multe poziții de instalare
Proiectanții pot folosi DI4 ca unitate independentă sau pot poziționa afișajul extrem de plat aproape la același nivel în habitaclu - pe orizontală sau pe verticală. DI4 se poate roti în incremente de 90 de grade și poate fi folosit de persoanele stângace dar și dreptace mulțumită dispunerii sale simetrice.
Versiunea standard include două interfețe video, două interfețe CAN 2.0B și o interfață USB, precum și numeroase intrări și ieșiri analogice și digitale. Versiunea PRO include și un afișaj tactil cu ajutorul căruia puteți glisa prin funcții, o interfață Ethernet și, în viitor, va fi prevăzută și cu o interfață Bluetooth.
În plus, prin utilizarea programelor de vizualizare PDF și a playerului audio și video, producătorii de mașini pot furniza conținut bazat pe multimedia. Acest lucru simplifică curba de învățare și sprijină utilizatorii în utilizarea corectă a funcțiilor rar folosite.
