Rotaţie fără compromis

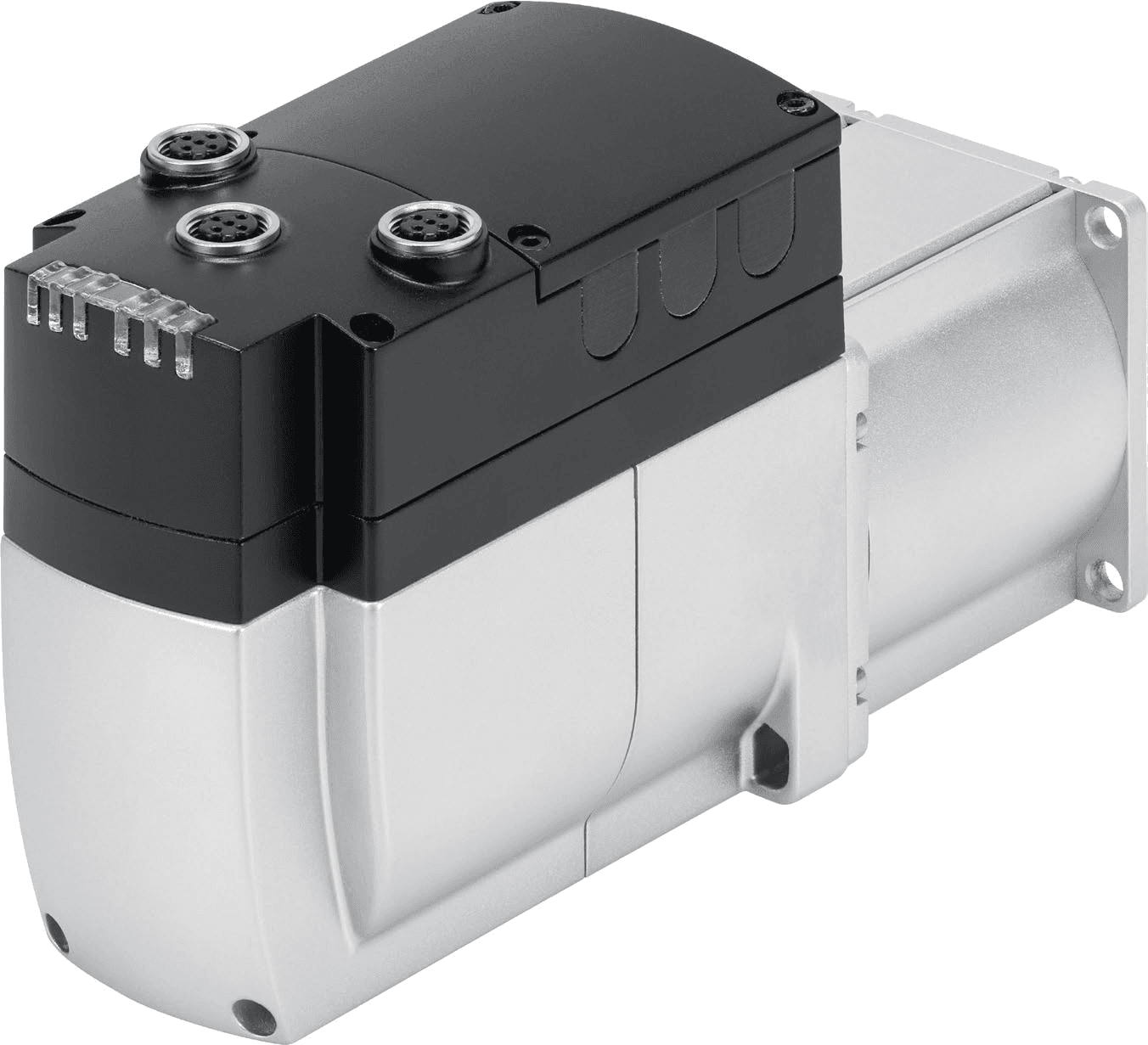

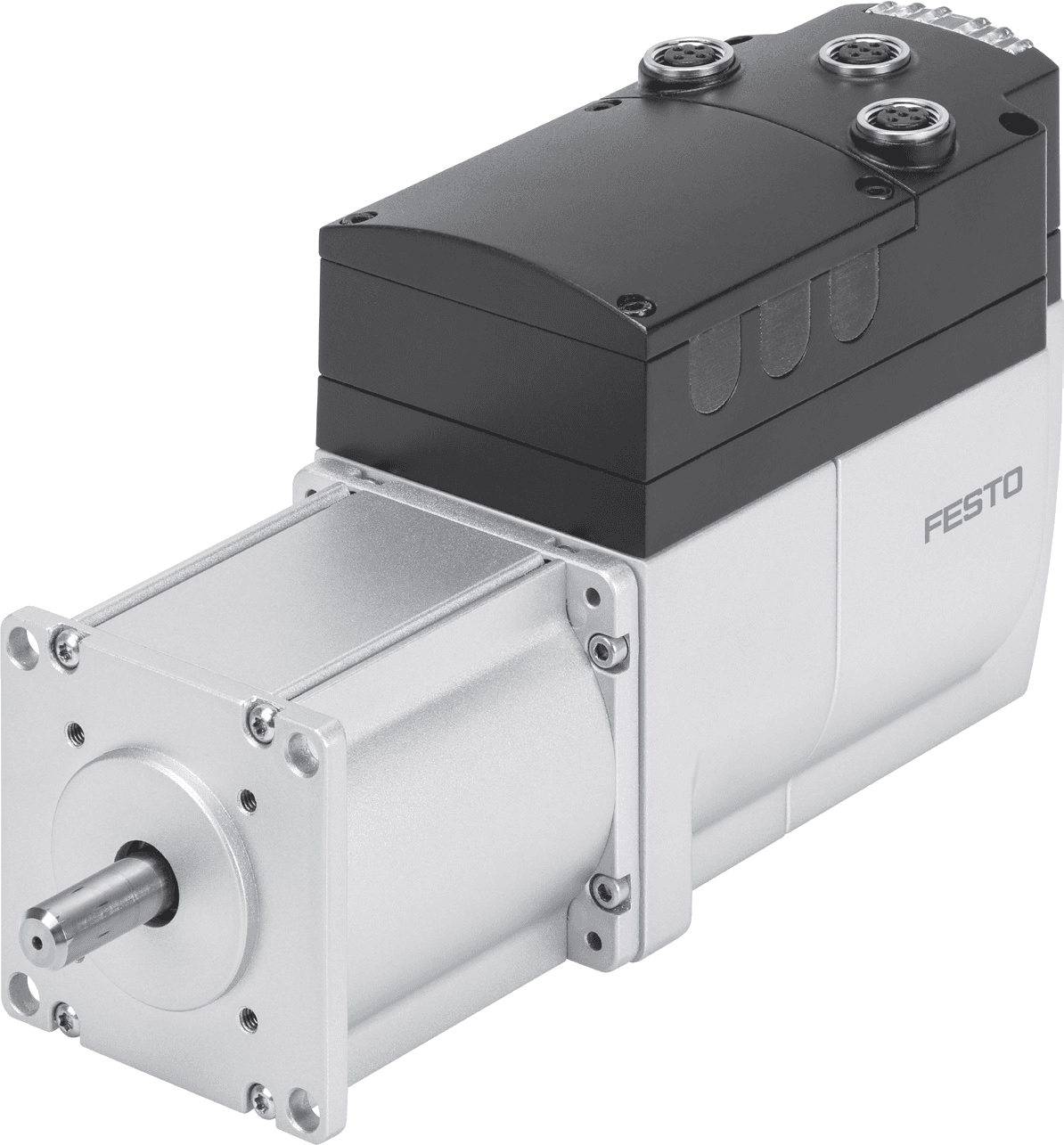

Soluția completă pentru unitățile de poziționare sau pentru operațiunile de modificare de format este EMCA. Sistemul de acționare integrat cuprinde un motor EC, fără frecare și care nu necesită întreținere, precum și electronica de putere și cea de control în buclă deschisă și buclă închisă. EMCA poate fi instalat direct în sistem datorită gradului de protecție înalt IP65 pentru carcasă și tehnologia de conectare. Astfel se evită utilizarea cablurilor lungi de motor, se îmbunătățește compatibilitatea electromagnetică și se reduc atât volumul de muncă necesar instalării, cât și cerințele de spațiu.
Acţionare compatibilă
Acționarea se face prin protocoale bine cunoscute, precum CANopen sau Ethernet/IP, direct printr-o interfață I/O. Este în curs de pregătire și soluția pentru PROFINET.
Operare rapidă
Datorită reducerii volumului de muncă necesar instalării, a parametrizării și punerii în funcțiune, rapide și facile, folosind software-ul Festo Configuration Tool (FCT), sistemul este disponibil pentru utilizare imediat.
Detectare precisă a poziţiei
EMCA detectează poziția în mod absolut, fie cu un encoder single-turn sau opțional cu un encoder multi-turn, pentru până la 4 miliarde de rotații.
Siguranţă integrată
Caracteristica „safety” pentru EMCA este asigurată de funcțiile de monitorizare pentru siguranța și disponibilitatea sistemului cum ar fi „Safe Torque Off” (STO) și funcția de frânare integrată plus acționare. Este aprobat pentru PL d și SIL2.
Caracteristici principale
| Soluţie completă | |
| O singură bucată de hardware | |
| Motor + Sistem de acționare | |
| Instalare locală | |
| • Protecție IP65 | |
| Comunicare | |
| • CANopen și Ethernet / IP prin interfața I / O | |
| Configurare și parametrizare | |
| • Rapid, ușor și convenabil | |
| • 64 de seturi de poziționare liber programabile | |
| Date tehnice (extras) | |
| Tensiune nominală | 24 V DC |
| Viteza maximă de rotație | 3500 rpm |
| Cuplu nominal/de vârf | 0.45/0.91 Nm |
| Forță motor nominală/de vârf | 150/200 W |
| Siguranță | |
| Funcția de siguranță Safe Torque Off (STO) conform EN 61800-5-2 | |
| Nivel de performanță (PL) conform EN ISO 13849-1: categoria 3, nivel de performanță d | |
| Nivel de siguranță integrată (SIL) conform EN 61800-5-2: SIL 2 |
Rezistenţă la frânare
Relevantă pentru aplicații de poziționare, precum cele cu axă cu curea dințată sau pentru aplicații verticale
- Brake chopper integrat ca standard
- Rezistență la frânare externă, opțional
- Suport pentru calcularea / dimensionarea
- rezistenței la frânare prin software-ul PositioningDrives:
• Rezistență la frânare: da / nu
• De asemenea, pentru combinarea cu sisteme mecanice liniare de la terți după introducerea coeficienților mecanici
Detectarea poziţiei
Se face prin encoder absolut
- Standard: single-turn
• Rezoluția de până la 12 biți
- Opțional: multi-turn
• Rezoluția de până la 32 de biți (> 4 miliarde de rotații)
• Cu buffer integrat pentru salvarea valorilor de poziție
- Stocare de până la 7 zile, standard
- Stocare de până la 6 luni, atunci când se utilizează bateria opțională

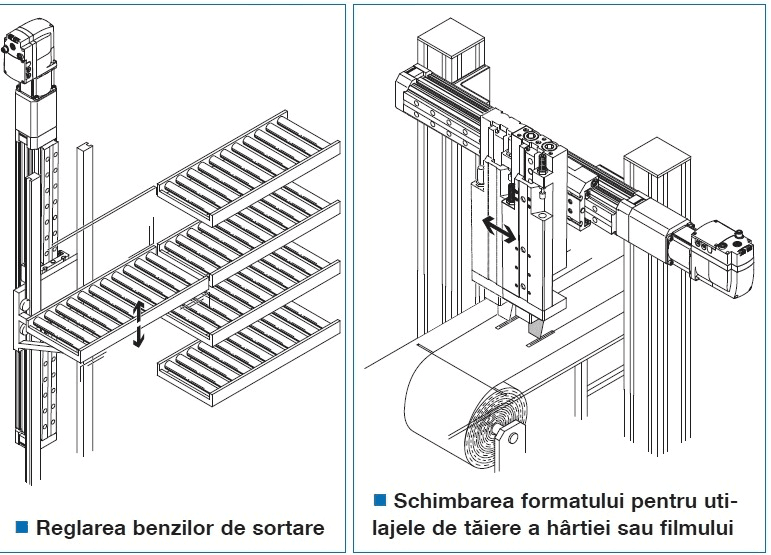

Posibile aplicaţii abordate la nivel de expert prin EMCA
- Aplicații care necesită schimbarea formatului
• Procesarea hârtiei
• Industria de prelucrare a lemnului
• Industria de ambalare
• Industria de asamblare
- Aplicații speciale
• Ajustarea rolelor
• Alinierea pieselor de prelucrat
• Setarea uneltelor
• Sarcini de poziționare pentru mașinile automate de bobinare

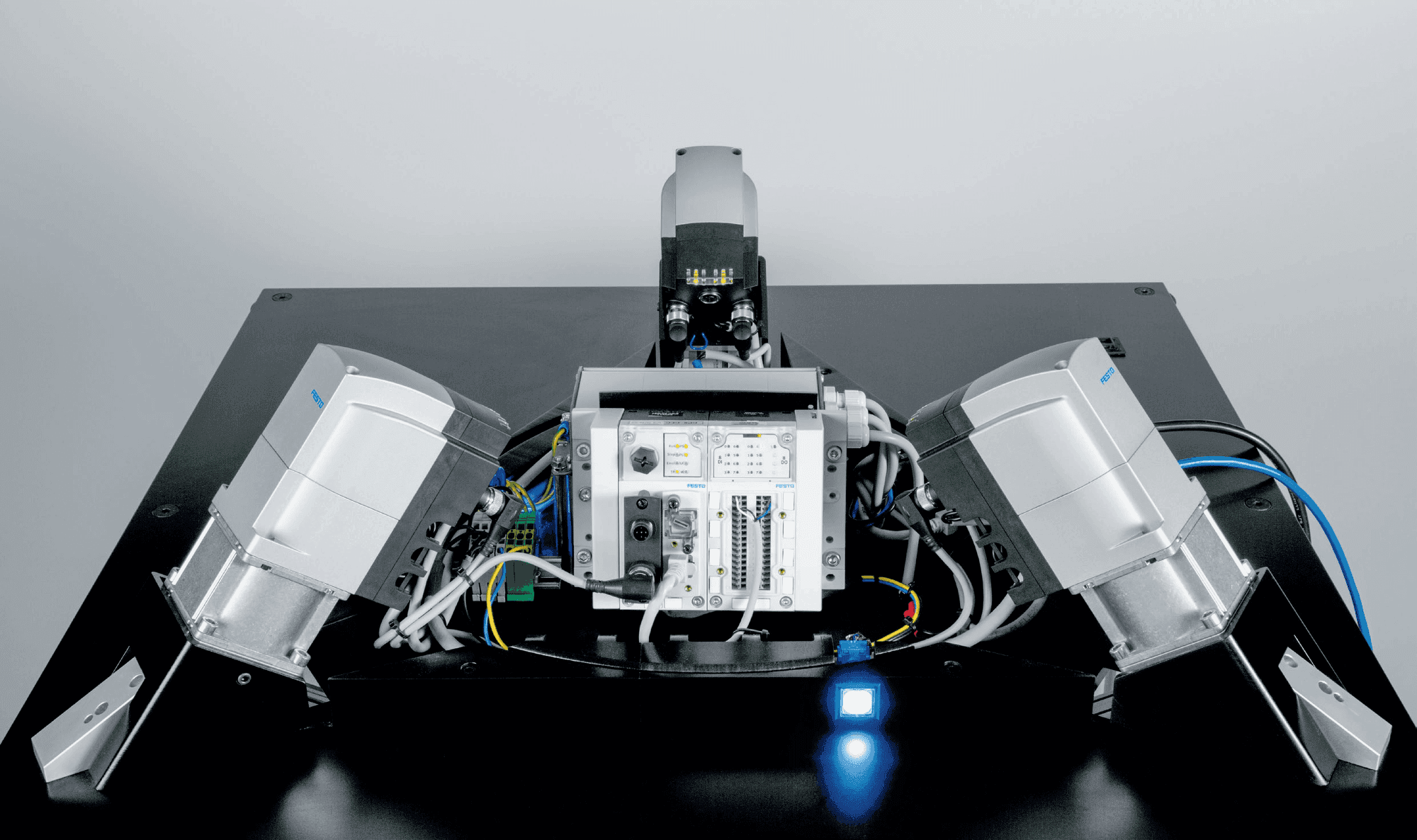

Pregătind gama de produse pentru Industry 4.0, Festo va folosi OPC UA ca interfață de comunicație pentru noile produse. Această interfață de comunicație a fost integrată în sistemul delta cinematic CPX / EMCA prezentat în cadrul târgului Hannover Messe, în cadrul a două display-uri dinamice, făcând sistemul de manipulare mai inteligent și mai economic, pregătit pentru Industry 4.0.
