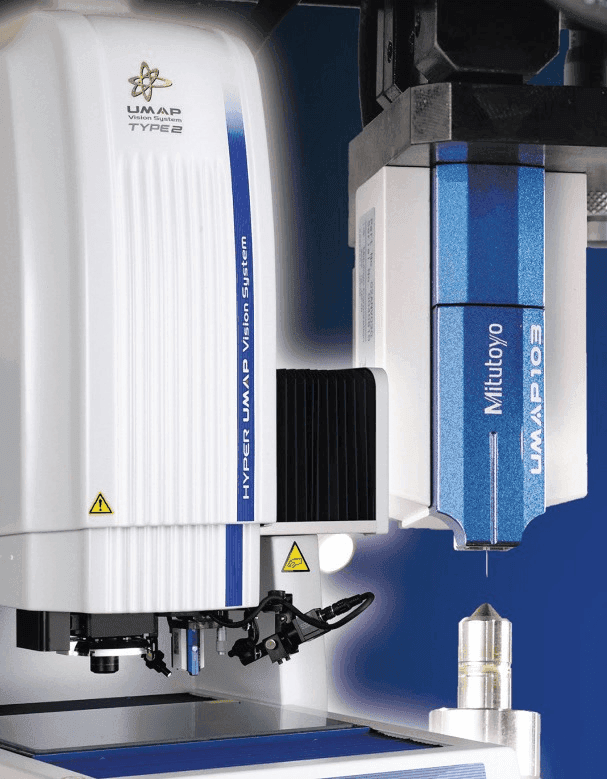

Mitutoyo este singurul producator care ofera acest tip de echipament, mașina de masurat tip vision echipata cu sonda de masurare microscopica, cu senzor ultrasonic cu forța de apasare foarte (ultra) mica.
Acest sistem permite masurarea prin contact a gaurilor microscopice, a secțiunii transversale ale acestora și a formei curbe pe care niciun CMM sau VMM convențional nu le poate face. Masurarea optica convenționala tip vision, combinata cu masurarea cu sonda UMAP se poate efectua în mod continuu printr-un singur part-program UMAP:
- Sonda Microscopica cu senzor ultrasonic de forța ultra-mica
- Stylusi aliniați cu raza vârfului de 15/30/70/100/300 (µm)
- Forța de masurare a sondei este minim 1µN; se masoara piese ușoare care se pot deforma cu ușurința fara utilizarea de dispositive de fixare.
Una dintre multele avantaje este ca sonda UMAP poate fi poziționata precis și în siguranța într-o zona ținta, chiar daca este greu de confirmat vizual. Este prevazuta cu camera externa ca accesoriu standard pentru observarea procesului de masurare. Gama de palpatori variaza de la un diametru minim de 15µm.
Un alt avantaj ar fi ca majoritatea pieselor de prelucrat pot fi masurate rapid doar prin plasarea acestora fara dispozitiv de prindere. Este conceputa pentru masurare de diameter de gauri microscopice sau înalțimi sau adâncimi de secțiuni transversale care nu pot fi masurate cu mașini de masurat convenționale tip vision.
