Atunci când companiile doresc să reducă costurile energetice ale instalațiilor lor industriale, găsirea și repararea scurgerilor de aer comprimat existente reprezintă un punct de plecare excelent. Dar o astfel de sarcină necesită timp, personal și instrumentele potrivite. Astfel, eficiența este esențială atunci când vine vorba de desfășurarea unui program de detectare a scurgerilor. Și, în acest moment, nimic nu este mai eficient decât utilizarea unei camera cu ultrasunete.
Detectarea scurgerilor: provocări şi obstacole
În acest moment, știm cu toții cât de important este să împiedicăm scurgerile de aer comprimat să fie o sursă uriașă de risipă de bani. În prezent, industria este mai conștientă de această problemă, dar, cu toate acestea, avem o medie industrială de 30% din tot aerul comprimat produs care se pierde din cauza scurgerilor. Și, bineînțeles, cu cât costul energiei este mai mare, cu atât mai mare este risipa. Scurgerile sunt inevitabile în toate siste- mele de aer comprimat, în toate industriile, fără excepție.
Cu toate acestea, unele companii încă ezită să efectueze studii de detectare a scurgerilor sau să elaboreze un program de gestionare a scurgerilor, chiar dacă avantajele sunt evidente. Atunci când sunt găsite scurgeri, acestea pot fi reparate - o modalitate ușoară de a economisi bani, nu-i așa? În multe cazuri, acest lucru nu este atât de simplu.
Chiar dacă scurgerile de aer comprimat sunt recunoscute aproape în unanimitate ca fiind o sursă de deșeuri, companiile nu dispun întotdeauna de aceste două lucruri esențiale necesare pentru a efectua auditarea sistemelor pneumatice: timp și personal disponibil.
Metode de detectare a scurgerilor
Prin urmare, este esențial să ne asigurăm că auditurile privind scurgerile sunt efectuate cât mai rapid și mai eficient posibil. Să evaluăm apoi diferitele modalități de a găsi scurgeri de aer comprimat:
1.Soluție de apă şi săpun
Într-adevăr, nu mai este o metodă foarte folosită. Aceasta constă în aplicarea unei soluții de apă și săpun de-a lungul sistemului de aer comprimat și în urmărirea bulelor. Dacă face bule, înseamnă că există o scurgere. Ușor de executat în teorie, dar greoaie și extrem de consumatoare de timp. Așadar, departe de a fi o metodă eficientă.
2. Instrumente de inspecție cu ultrasunete
Aceasta este probabil cea mai populară și cea mai utilizată metodă de identificare a scurgerilor de aer comprimat. În mod tradițional, instrumentele de inspecție cu ultrasunete au fost concepute având în vedere practicile de detectare a scurgerilor, astfel încât acestea sunt perfecte pentru această sarcină. În mod normal, instrumentele sunt fixate la o anumită frecvență care va izola sunetul scurgerilor de alte surse sonore.
Rețineți că acestea sunt instrumente de ascultare. Inspectorul poate pur și simplu să scaneze în toate direcțiile până când aude o scurgere. Apoi, inspectorul procedează la urmărirea sunetului de scurgere până când poate localiza cu precizie locul exact. Instrumentele pot înregistra nivelul de dB în punctul de scurgere, permițând crearea de rapoarte de audit a scurgerilor în care se poate estima costul scurgerii și amprenta de carbon. Un alt mare avantaj al acestor dispozitive este că pot fi utilizate pentru mai multe aplicații, cum ar fi monitorizarea stării rulmenților, lubrifierea sau inspecția valvelor și a oalelor de condens.
Simplu și eficient, dar, deoarece instrumentele sunt doar de ascultare, un studiu de detectare a scurgerilor poate necesita o investiție de timp, în special în cazul instalațiilor mari sau al sistemelor cu un număr mare de scurgeri.
3. Camere cu ultrasunete

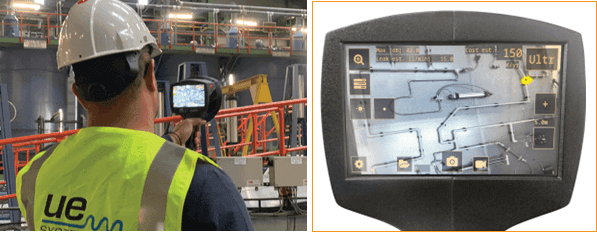

Recent, pe piață a apărut un nou tip de instrument pentru detectarea scurgerilor: camerele cu ultrasunete. Iar acestea sunt exact ceea ce sugerează numele: o cameră care va arăta inspectorului locația exactă a scurgerilor. Este atât de simplu - porniți-o și vedeți scurgerile afișate pe ecran. Chiar și pe cele mai mici! Necesită o pregătire minimă, sunt extrem de precise și eficiente, aceste camere sunt, de departe, cea mai bună modalitate de a găsi scurgeri. Un astfel de instrument face ca detectarea scurgerilor să fie atât de rapidă, încât nu mai există scuze pentru a nu le efectua.
Un bun exemplu de cât de eficiente pot fi aceste instrumente este camera UltraView de la UE Systems. Aceasta va afișa pe ecran în timp real scurgerile, chiar și pe cele mai mici, oferind imediat și o estimare a costului scurgerilor pe an. Toate scurgerile pot fi salvate direct în Cloud. Din Cloud, pot fi create cu ușurință rapoarte de audit a scurgerilor asociate sistemelor pneumatice.
Exemple de studii de scurgere efectuate cu ajutorul camerelor cu ultrasunete
1.În timp ce supraveghea o mină de zinc și plumb, camera UltraView a reușit să identifice 8 scurgeri în doar 20 de minute de lucru! Nu pare mult, dar aceste 8 scurgeri reprezintă o risipă de 7118 EUR pe an.
O singură scurgere a avut un cost anual estimat de 903 EUR. Aceasta a fost găsită într-o conductă de aer comprimat de lângă unul dintre atelierele principale ale instalației.
- Industrie: Minerit
- Scurgeri găsite: 8
- Timp: 20 de minute
- Economii estimate: 7118 euro/an
Video: https://www.youtube.com/watch?v=fvDG5Oa0IWE
2.Fabricile de produse alimentare vor avea, de obicei, sisteme de aer comprimat uriașe, care, în mod natural, vor avea și un număr mare de scurgeri.
Pe lângă risipa evidentă de energie, scurgerile de aer comprimat la fabricile de produse alimentare și băuturi aduc, de asemenea, pierderi de eficiență, timpi de oprire neplanificați și compromit siguranța și calitatea produselor.
În timpul unei demonstrații cu ajutorul camerei UltraView, am putut atesta cât de mulți bani poate irosi o fabrică de produse alimentare tipică din cauza scurgerilor, într-o fabrică de hrană pentru animale de companie. În doar 1 oră, au fost găsite 29 de scurgeri în diferite locații de-a lungul sistemului de aer comprimat. Unele dintre aceste scurgeri sunt destul de costisitoare - ajungând la o pierdere totală estimată la 27800 € pe an! Și toate acestea în decurs de 1 oră de la efectuarea sondajului. Doar o singură scurgere (cea mai mare dintre cele detectate) a reprezentat o pierdere de 2316 EUR pe an.
- Industrie: Producție hrană pentru animale de companie
- Scurgeri găsite: 29
- Timp: 1 oră
- Economii estimate: 27800 euro/an
3.Sunteți conștienți că o singură scurgere poate costa aproape 6000€ pe an? Acest lucru este foarte posibil (și mai frecvent decât credeți) atunci când vorbim despre gaze speciale.
Camerele cu ultrasunete pot detecta scurgerile de gaze speciale, în același mod în care funcționează și în cazul aerului comprimat. În acest caz, în timp ce supraveghea o fabrică de automobile, a fost detectată o scurgere de azot foarte costisitoare, care costă 5912€ pe an. Din nefericire, aceasta este o situație comună în întreaga industrie - gazele speciale sunt destul de scumpe, iar scurgerile vor costa mult mai mult decât scurgerile de aer comprimat. La această uzină, de exemplu, prețul azotului este de aproximativ 0,3 dolari pentru 1000 de litri.
În afară de scurgerile de azot, foarte costisitoare, au fost găsite și 29 de scurgeri de aer comprimat, unele dintre acestea costând mai mult de 1000 EUR pe an. În total, atunci când am pus cap la cap toate scurgerile de aer comprimat și scurgerile de azot, am ajuns la concluzia că acestea costă întreprinderea aproape 24 000 EUR pe an. Toate scurgerile au fost detectate în aproximativ 1h30m.
- Industrie: Industria auto
- S-au găsit scurgeri: 30 (inclusiv o scurgere de azot costisitoare)
- Timp: 1h30 ore
- Economii estimate: 24000€ pe an
4.Aceasta este o fabrică care produce piese pentru industria aeronautică. Echipa de întreținere a suspectat că instalația suferea de o cantitate semnificativă de scurgeri de aer, dar nu a avut niciodată timp să efectueze un studiu al scurgerilor.
În acest caz, UltraView a reușit să găsească 26 de scurgeri în doar o oră. Aceste scurgeri costă uzina aproximativ 27300 EUR pe an. Prin urmare, ROI pentru UltraView în acest caz este de aproximativ 8 luni. Un bun exemplu de scurgeri costisitoare este cea de mai jos, detectată la un regulator de presiune, care costă 4570€ pe an!
- Industrie: Aviație
- Scurgeri găsite: 26
- Timp: 1h
- Economii estimate: 27300€ pe an
