Știm cu toții că scurgerile de aer comprimat sunt o sursă uriașă de risipă de energie (și de bani), dar știți cât costă cu adevărat? După ce am efectuat aproximativ 60 de inspecții în diferite instalații din diferite industrii, folosind o cameră cu ultrasunete, am ajuns la concluzia că o scurgere medie ar costa aproximativ 1200 € pe an. Când vă gândiți că orice unitate de producție va avea zeci sau chiar sute de scurgeri, vă puteți da seama rapid de potențialul de economisire.
Urgența pentru detectarea scurgerilor
Pe măsură ce prețurile energiei au crescut până la vârfuri istorice, scurgerile de aer comprimat au devenit, de asemenea, mai scumpe ca niciodată. În aceste vremuri, găsirea și repararea acestor scurgeri risipitoare trebuie să fie o prioritate pentru orice echipă de întreținere care dorește să reducă risipa de energie.
Știind că, în medie, aproximativ 10% din toată energia furnizată unei instalații industriale va fi utilizată pentru aerul comprimat, și că rata medie de scurgere pe o fabrică este de 30%, vă puteți da seama rapid că scurgerile de aer comprimat vor fi una dintre cele mai mari surse de risipă din industrie.
Cum să efectuați inspecții eficiente privind scurgerile de aer
Este bine stabilit faptul că utilizarea instrumentelor de inspecție cu ultrasunete, reprezintă cea mai eficientă modalitate de a găsi scurgeri. Instrumentele digitale vor înregistra, de asemenea, nivelul de decibeli la punctul de scurgere, care va fi baza pentru a calcula costul scurgerilor și pentru a elabora rapoarte.
În mod normal, acestea sunt instrumente portabile cu căști - încă foarte eficiente în detectarea scurgerilor, dar mai recent, odată cu implementarea camerelor cu ultrasunete, puteți vedea și scurgerile, în timp real, transformând inspecțiile de scurgeri într-o sarcină mult mai ușoară și rapidă.
Astfel, atunci când se ia în considerare că:
1. Scurgerile de aer sunt mai scumpe ca niciodată - o scurgere costă în medie 1200€ pe an
2. Găsirea scurgerilor de aer este acum mai ușoară și mai rapidă ca niciodată
Exemple de inspecții de scurgeri şi costul scurgerilor

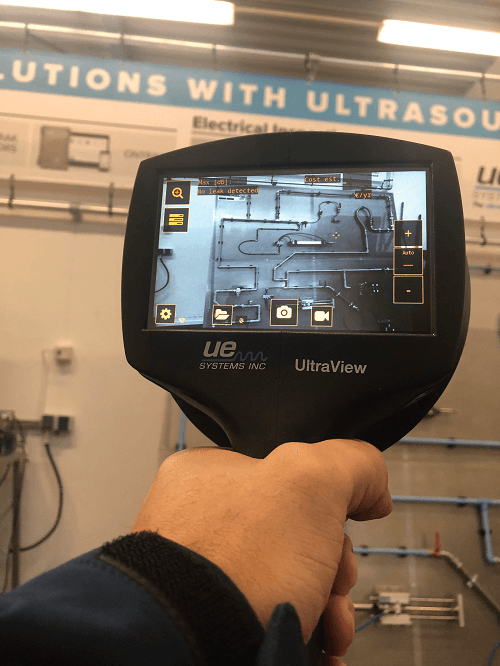

Exemplele de inspecții de scurgeri de mai jos au fost realizate cu ajutorul camerei UltraView de la UE Systems, unul dintre cele mai avansate dispozitive de detectare a scurgerilor disponibile în prezent. Puteți vedea clar, cum în câteva ore (uneori chiar minute), UltraView poate detecta și cuantifica scurgeri în valoare de mii de euro.

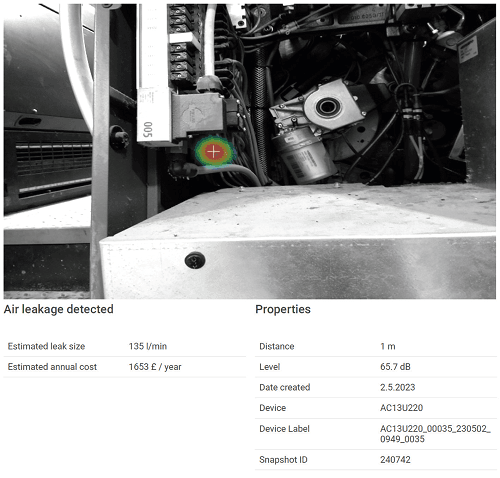

- Tipografie comercială - 1 singură scurgere care costă 1650 € pe an
Industria tipografică utilizează foarte mult aer comprimat (în special la tipărirea ziarelor și a revistelor, cum este cazul acestei instalații), ceea ce face ca aceste instalații să fie candidații perfecți pentru un dispozitiv eficient de detectare a scurgerilor. Cu un program adecvat de detectare a scurgerilor, evitarea costurilor poate fi uriașă. O singură scurgere a fost estimată la 1650 € pe an! Un studiu de 30 de minute la această instalație, efectuat cu UltraView, a detectat 6 scurgeri care se ridică la un cost de 7000 € pe an. Aceasta este doar o mică parte din numărul total de scurgeri estimate în acest loc, deoarece aproape toate mașinile de tipărire vor avea nevoie de aer comprimat.
Pe lângă risipa de energie, aceste scurgeri creează și alte probleme: deoarece scurgerile la mașinile de tipărire vor scădea presiunea din sistem, ceea ce va compromite calitatea imprimării. Astfel, găsirea și repararea scurgerilor în industria tipografică nu este doar o chestiune de economisire a energiei, ci și de asigurare a calității produsului final.
- Scurgeri costisitoare de aer comprimat şi de argon/azot descoperite la o companie farmaceutică
Industria farmaceutică utilizează mult aer comprimat, precum și gaze speciale, ceea ce înseamnă că scurgerile pot deveni rapid o sursă uriașă de risipă de energie. Am putut atesta exact acest lucru atunci când am inspectat o fabrică din industria farmaceutică cu ajutorul UltraView.
În timpul demonstrației, am reușit să identificăm și să raportăm 29 de scurgeri de aer comprimat în aproximativ 2 ore de supraveghere.

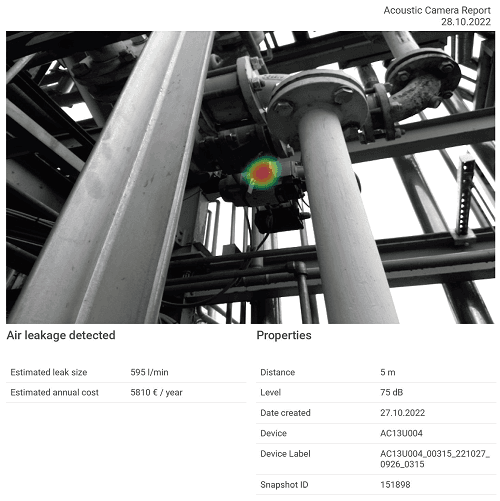

Costul total al acestor scurgeri este estimat la suma de 28313 € pe an. Aceasta include unele scurgeri majore, inclusiv o scurgere uriașă care nu a fost detectată până acum și care costa compania 5809 EUR. UltraView a reușit să o localizeze cu ușurință chiar și la o distanță de 5 metri.
Pe lângă aerul comprimat, am putut detecta și unele scurgeri de argon și azot foarte costisitoare. Scurgerile de gaze industriale pot deveni destul de costisitoare, deoarece prețul acestora este de obicei de 3 sau 4 ori mai scump decât cel al aerului comprimat.
Într-un material vi-deo putem vedea cum UltraView a putut găsi o scurgere de argon la un rezervor. Este vorba de o scurgere care pierde 9 litri pe minut de argon, ceea ce înseamnă că, dacă ar fi lăsată nedetectată, rezervorul s-ar goli în aproximativ 3 sau 4 zile.
- Fabrica de ambalare a produselor alimentare: detectarea scurgerilor de aer comprimat, vacuum şi în sistemul de ventilație
La o fabrică de ambalare a produselor alimentare am făcut o inspecție rapidă cu ajutorul came-rei UltraView. Instalațiile de ambalare se bazează foarte mult pe aerul comprimat, așa că nu a fost o surpriză faptul că am reușit să găsim rapid 22 de scurgeri în valoare de aproape 13 000 €, inclusiv 2 scurgeri în locuri greu accesibile, pe care le-am putut detecta cu ușurință chiar și la o distanță de 5 metri. Acestea ar fi fost mult mai greu de localizat cu ajutorul instrumentelor tradiționale cu ultrasunete care funcționează cu căști.
În plus, UltraView a putut detecta, de asemenea, 3 scurgeri de vacuum și 1 scurgere în sistemul de ventilație, după cum se poate vedea în videoclip. Scurgerile de vid reprezintă o problemă importantă în multe industrii, deoarece sunt foarte greu de detectat și pot duce rapid la pierderea calității produselor și la creșterea timpului de producție.
De asemenea, este interesant de remarcat acea scurgere la sistemul de ventilație, care nu este o aplicație tipică pentru UltraView, dar care a fost foarte importantă în această instalație, deoarece echipa de întreținere dorește să se asigure că orificiile de ventilație sunt complet etanșeizate, în caz contrar gazele periculoase ar putea să nu fie eliminate din instalație așa cum ar trebui.
