De la stabilirea standardului de scule Thick Turret și utilizarea pe scară largă a acestui sistem de către mulţi producători de maşini de ştanţat CNC, sculele de acest tip au cunoscut evoluţii continue în privinţa ergonomiei şi rapidităţii în reglare. În cele ce urmează, vom încerca să facem un scurt istoric al sistemelor de scule de ştanțat Thick Turret cu lungime reglabilă.
Una din primele revoluţii produse pe piaţa sculelor pentru maşini de ştanţat cu turelă s-a produs în 1981 prin lansarea de către Wilson Tool a seriei de scule Wilson Series 80®. Acestea au fost primele sisteme de scule ce nu mai foloseau bailagăre (adaosuri) pentru reglarea lungimii la poansoane, fiind primele scule thick turret din lume cu lungime ajustabilă. În 1991 a fost lansată seria de scule Wilson Series 90®, scule ce au introdus pentru prima oară pe piaţă inovativul sistem de strippere detaşabile (sistemul de reţinere a stripperului cu bilă) ce a făcut ca schimbarea de sculă să se facă mult mai repede şi mai uşor ca înainte, cu un cost mai mic (ghidajul se păstra pentru toate sculele). De asemenea, la aceste scule lungimea se seta printr-un sistem inovator „click and turn”, timpul de setup fiind redus considerabil, iar limita de ascuţire (durata de viaţă) era dublă faţă de sistemele clasice. ,,Series 90®” a fost mulţi ani cel mai popular sistem de scule din lume, după expirarea patentului fiind adoptat într-o formă sau alta de către toţi ceilalţi producători de scule de pe piaţă. După ,,Series 90®” Wilson Tool a continuat să inoveze, urmaşul actual al acestei serii de scule fiind seria Wilson HP2, un lider de necontestat pe piaţă.
Toate aceste sisteme aveau şi au însă şi un minus: o dată ce rezerva de ascuţire a poansonului se termină, poansonul se aruncă, deşi coada sa nu are nicio problemă. Mai mult, execuţia poansoanelor din oţeluri extrem de rezistente la uzură (pulberi sinterizate) ridică probleme datorită faptului că dorim ca zona activă să fie dură dar nu dorim ca la coadă să avem acelaşi oţel dur, pentru că apare o uzură rapidă a ghidajului holderelor sculelor.
În 2011 în USA (respectiv în 2012 în Europa), Wilson Tool a lansat prima generaţie a sistemului de scule Thick Turret cu insert detaşabil - Wilson EXP, ca răspuns la această situaţie. În 2022, Wilson Tool a lansat generaţia a doua (ce conţine multe îmbunătăţiri) a acestui sistem de scule premium iar acum, în 2024, a fost lansată şi generaţia a treia.
Conceptul de recuperare a primei trepte de la rachetete SpaceX (o parte din sistemul lansat se recuperează şi refoloseşte de foarte multe ori) reprezintă practic filozofia din spatele EXP. La toate sistemele precedente de poansoane, după ce poansonul (indiferent dacă este pe sistemul scurt sau lung) este ascuţit până la limita maximă permisă, acesta efectiv se înlocuieşte cu unul nou.

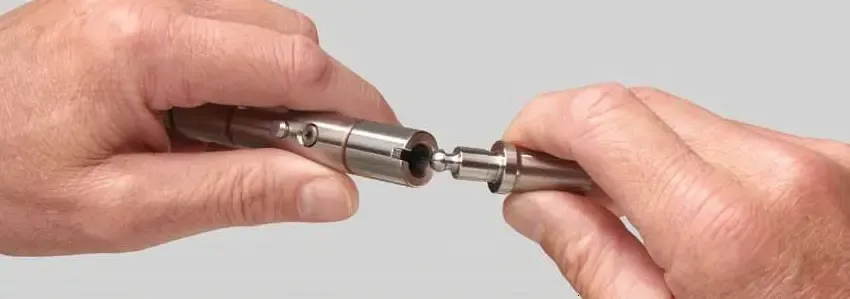

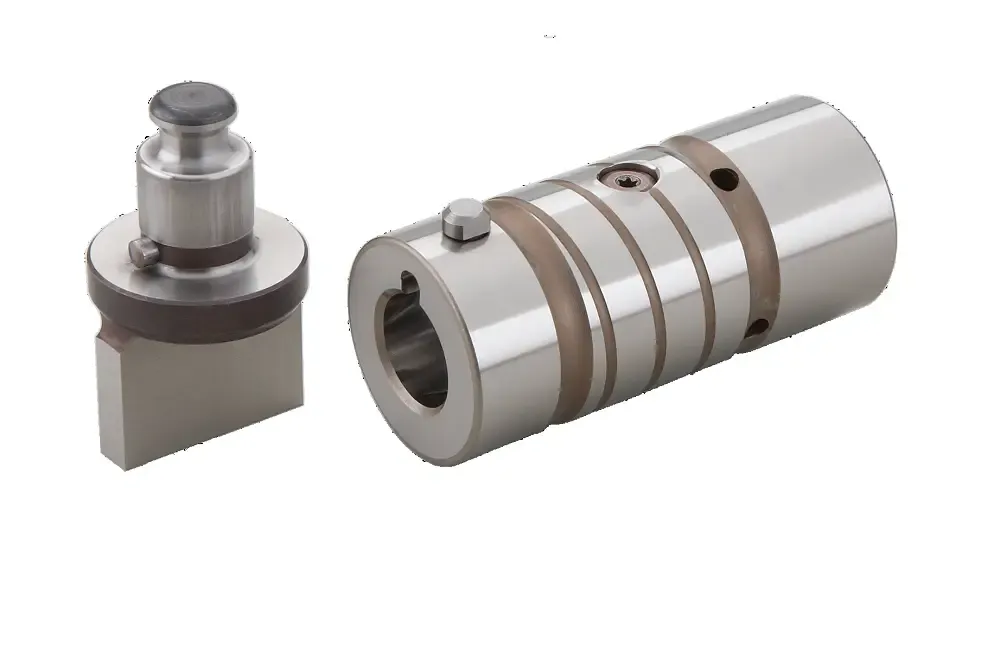

Sistemul EXP a propus o construcţie în care poansonul thick-turret are vârful sub forma unui insert detaşabil blocat cu un sistem de came interior foarte rigid care, după epuizarea duratei de viaţă se înlocuieşte rapid fără a fi necesar orice alt pas. Mecanismul de fixare (fără filet!) permite o schimbare extrem de uşoară în 3-4 secunde a vârfului faţă de 30-40 secunde la schimbarea unui poanson bazat pe un sistem cu filet. Deblocarea şi blocarea insertului se fac la generaţia actuală extrem de simplu, folosind un buton situat pe coada poansonului. Fiind mai ieftin de produs (mai mic și mult mai simplu constructiv), vârful (insertul) detaşabil aduce un cost mai mic pentru utilizator de fiecare dată când se schimbă poansonul.
Sistemul EXP se poate folosi optim cu holde-rele (,,canistrele”) premium Wilson HPX (dedicate sistemului EXP, ce oferă cea mai mare ascuţire de pe piaţă) dar partea frumoasă este universalitatea sa: insertul este identic şi se poate folosi pe toate sisteme de scule existente pe piaţă: Amada® clasic şi ABS (Air-Blow), Wilson HP, Mate® Ultra, Wilson Standard, Pass® etc. Cu alte cuvinte, indiferent ce holdere (suporţi) de scule are un utilizator, poate folosi avantajele sistemului EXP (se achiziţionează o singură dată ,,coada” poansonului ce este oferită specific pentru sistemele de holdere existente şi după aceea se schimbă, când este nevoie, doar insertul universal detaşabil EXP – mult mai economicos față de un poanson întreg).
Pentru dublarea duratei de viaţă a inserturilor, acestea sunt executate în mod standard din cel mai bun oţel pentru scule de ştanţat existent la ora actuală (,,Ultima®” steel – oţel tip pulberi sinterizate), oţel ce dublează durata dintre 2 ascuţiri faţă de sculele normale. Spaţiul de stocare a poansoanelor se reduce, de asemenea, pentru că inserturile ocupă mai puţin loc faţă de poansoanele normale.

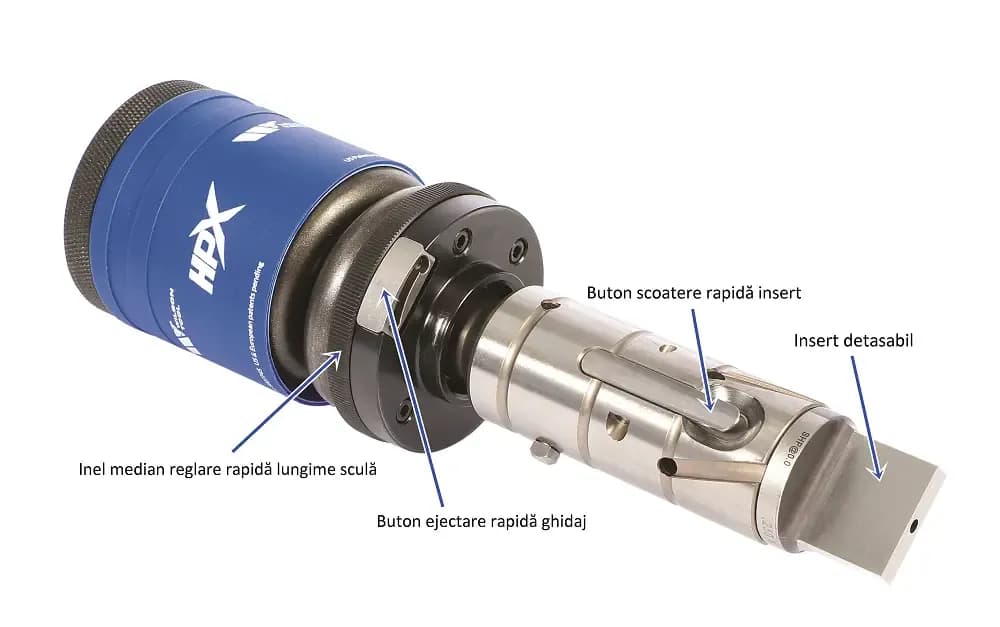

Ce este nou la generaţia EXP / HPX lansată anul acesta:
- Schimbarea insertului EXP pe coadă se face mai simplu, printr-o apăsare de buton (schimba-rea între 2 poansoane diferite durează maxim 3-4 secunde).
- Schimbarea/scoaterea ghidajului (,,cămăşii”) holderului se face foarte simplu prin deblocarea cu un buton situat ergonomic în inelul median al holderului.
- Schimbarea modului de ajustare rapidă a lungimii poansonului (după ascuţire etc) prin rotirea inelului median al holderului, fără a fi nevoie de scoaterea ghidajului de pe sculă.
Reducerile de cost şi creşterile de productivitate aduse de acest sistem sunt cu adevărat remarcabile şi în timpul scurs de la lansarea primei generaţii, sistemul a atras numeroase aprecieri pozitive atât de la utilizatorii din întreaga lume cât şi de la cei din România. Distribuitorul în România al Wilson Tool este firma SM TECH SRL., care dispune de un set de demonstrații ale capabilităţilor sistemului EXP și pot face oricând o demonstrație la sediul dvs. De asemenea, vă stau la dispoziție cu sisteme EXP ce pot fi lăsate la d-voastră pentru testare pe termen mai lung.
Un film de prezentare şi mai multe informaţii despre EXP pot fi găsite la pagina: https://www.sm-tech.ro/scule-thick-turret/wilson-tool-exp-hpx-system/
