Fabricarea matrițelor joacă un rol cheie în multe industrii. Producătorii de matrițe impun cerințe mari la sculele de tăiere – la urma urmei, acestea sunt o componentă cheie în asigurarea calității produselor. Acesta este motivul pentru care Gühring a prezentat o nouă gamă de freze pentru cerințele de finisare de înaltă precizie la AMB 2022.
Combinaţia dintre geometrie nouă, sistem de acoperire adaptat și substrat ultra-dur face ca frezele de înaltă precizie să aibă un succes atât de mare atunci când sunt utilizate în oţel de scule călit.
Precizie maximă unghiulară
Fie că este plastic, metal, sticlă sau ciocolată – turnarea este cea care transformă materiile prime în produse. Deoarece aceste matriţe generează suprafeţele componentelor finite, aici se cere precizie maximă. Doar o matriţă perfect fabricată poate produce un produs final cu toleranţe și suprafeţe care îndeplinesc calitatea cerută fără reprelucrare. Pentru o calitate perfectă a pieselor, producătorii de matriţe se bazează pe scule de așchiere care garantează fiabilitatea procesului, precizia și repetabilitatea.
Producătorul german de scule Gühring îndeplinește tocmai aceste cerinţe cu o nouă gamă de freze de înaltă precizie: frezele din carbură solidă cu precizie micrometrică au o geometrie stabilă a miezului și un profil optimizat al canalului de evacuare șpan. Ambele reduc deplasarea în timpul frezării și asigură stabilitatea care se reflectă într-o precizie foarte mare a conturului. Acest lucru face ca sculele să fie potrivite pentru finisarea suprafeţelor și ghidajelor de înaltă precizie cu precizie unghiulară exactă.
Substrat mai dur, acoperire extrem de netedă
Deoarece fabricarea sculelor și matriţelor implică prelucrarea oţelurilor de înaltă rezistenţă și călite, Gühring și-a adaptat substratul de carbură la aceste materiale cu noile freze de înaltă precizie: materialul de tăiere este acum cu aproximativ 200 HV mai dur și cu granulaţie mai fină. Acest substrat de carbură solidă ultra-dură garantează o stabilitate foarte bună a muchiilor și astfel, o durată de viaţă sigură în proces în prelucrarea în materiale călite. De asemenea, semifabricatele de precizie au toleranţe optimizate ale arborelui, în domeniul h5, și sunt μ-precise în diametru, concentricitate și circularitate. Toleranţele de rază sunt chiar în intervalul +/- 5 μm.
Sistemul de acoperire a fost, de asemenea, adaptat special pentru fabricarea matriţei: o acoperire Perrox produsă prin procesul HiPiMS face ca suprafeţele sculei să fie extrem de netede și, prin urmare, foarte rezistente la uzură. Datorită acestei combinaţii de carbură, acoperire și geometrie, noile freze de înaltă precizie promit o creștere semnificativă a performanţei – atât în materiale moi, cât și mai dure, de până la 65 HRC, și chiar în oţelurile de scule înalt aliate sau pulberi metalice sinterizate.
Fiecare aplicație de frezare este acoperită

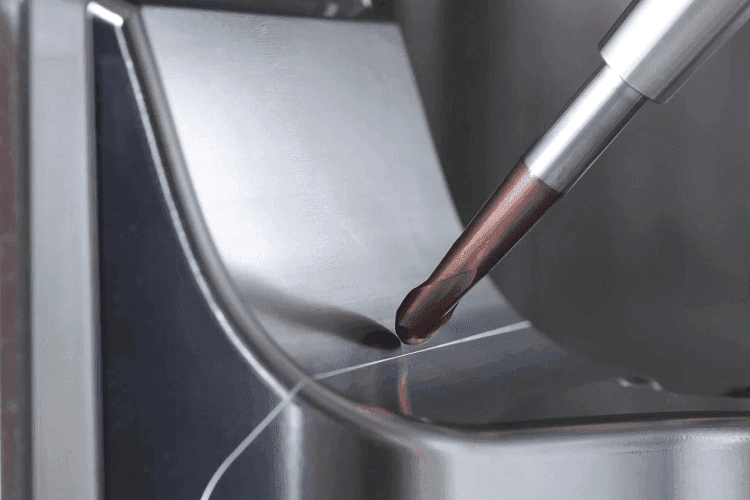

Cu noua sa gamă de scule G-Mold μ, Gühring poate acoperi acum toate procesele de frezare din fabricarea matriţelor. Freza cu rază completă din carbură solidă G-Mold μ65 B și freza toroidală de înaltă precizie G-Mold μ65 T sunt perfecte pentru frezarea și finisarea matriţelor și a matriţelor de injecţie din oţel călit până la 65 HRC. Frezele cilindrice de finisare de înaltă precizie G-Mold μ65 F pentru piese de prelucrat călite și G-Mold μ48 F pentru piese de prelucrat moi permit o precizie unghiulară optimă și potriviri exacte la finisarea ghidajelor și buzunarelor din plăcile de turnare.
Noua microfreză μ-precisă MikroMill μ55 U îndeplinește cerinţele ridicate din gama micro: suprafeţele de foarte înaltă calitate pot fi obţinute cu cele mai strânse toleranţe și concentricitate precisă. O tranziţie unghiulară a razei optimizată FEM asigură, de asemenea, rigiditate radială maximă și deplasare redusă în timpul microfrezării. Răcirea internă inovatoare GühroJet mărește durata de viaţă a sculei și asigură fiabilitatea procesului.

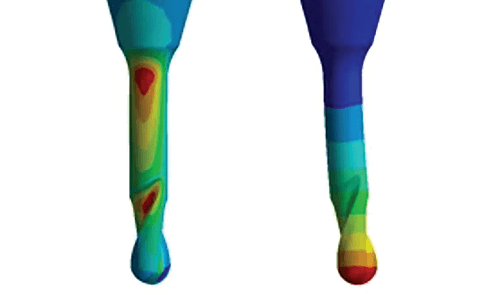

- FOTO. Tranziția rază-unghi optimizată prin metoda elementului finit (FEM) asigură o deformare minimă.
Noua gamă de scule destinate sectorului de prelucrări matriţe oferă un grad ridicat de flexibilitate cu peste 350 de dimensiuni diferite, o gamă largă de raze complete sau de colţ, precum și teșituri de colţ și diferite versiuni pentru materiale dure și moi. Deoarece calitatea contează mai presus de toate pe lângă cantitate, producătorul de scule Gühring a investit în mod special în tehnologii specializate de producţie și măsurare la sediul său din Germania, pentru a oferi scule așchietoare de înaltă calitate, pe care clienţii din sectorul fabricării de scule și matriţe se pot baza.
