Compania MAPAL lansează două produse noi pentru frezarea în volum mare a aluminiului, extinzându-și astfel portofoliul pentru industria aerospațială. Cele două serii de freze din carbură solidă și cu plăcuțe indexabile, OptiMill- Alu-Wave și NeoMill-Alu-Qbig, sunt potrivite în special pentru utilizarea pe mașini de înaltă performanță.

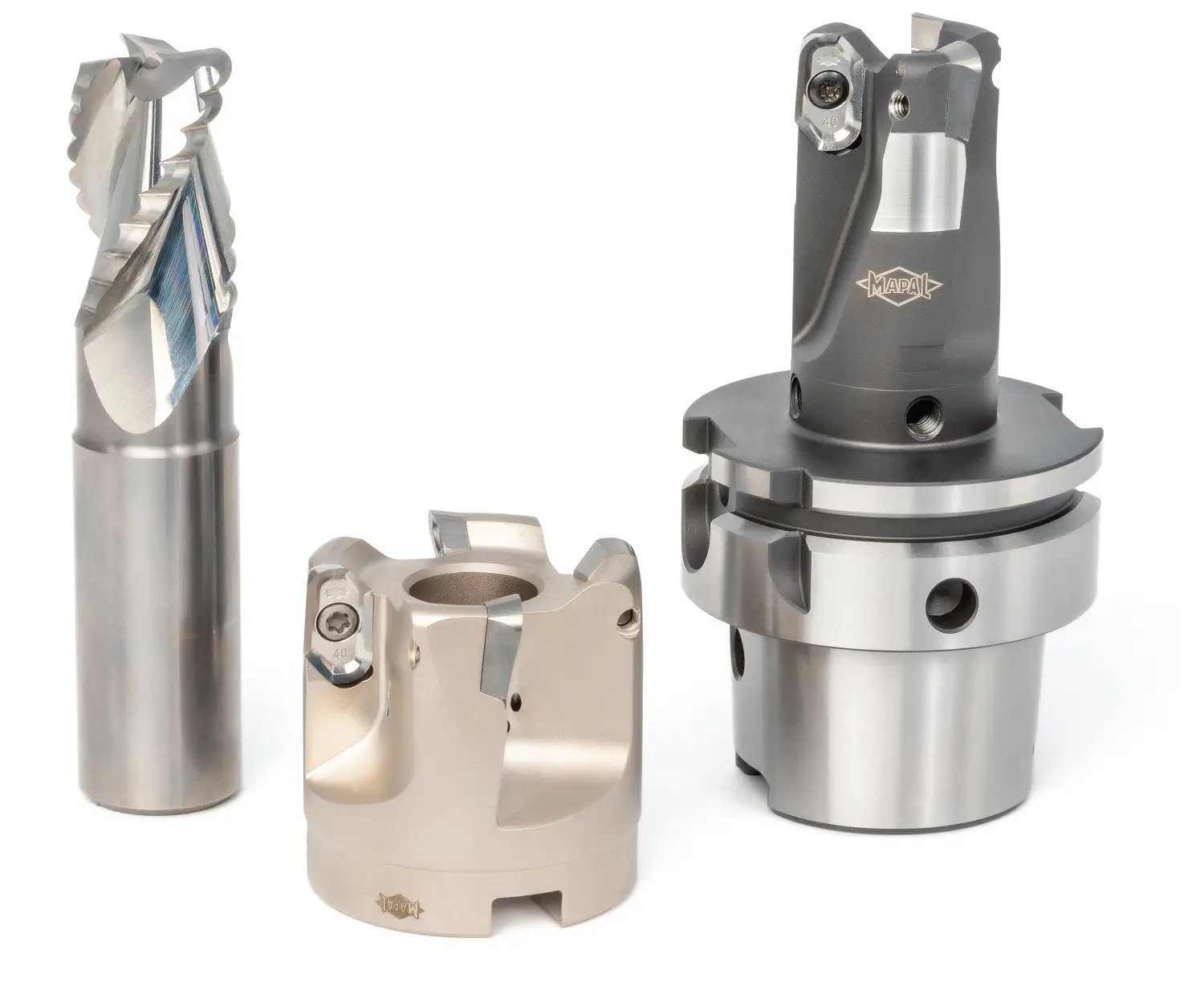

Cu OptiMill-Alu-Wave și NeoMill-Alu-QBig, MAPAL prezintă o gamă completă de produse pentru prelucrarea în volum mare a aluminiului

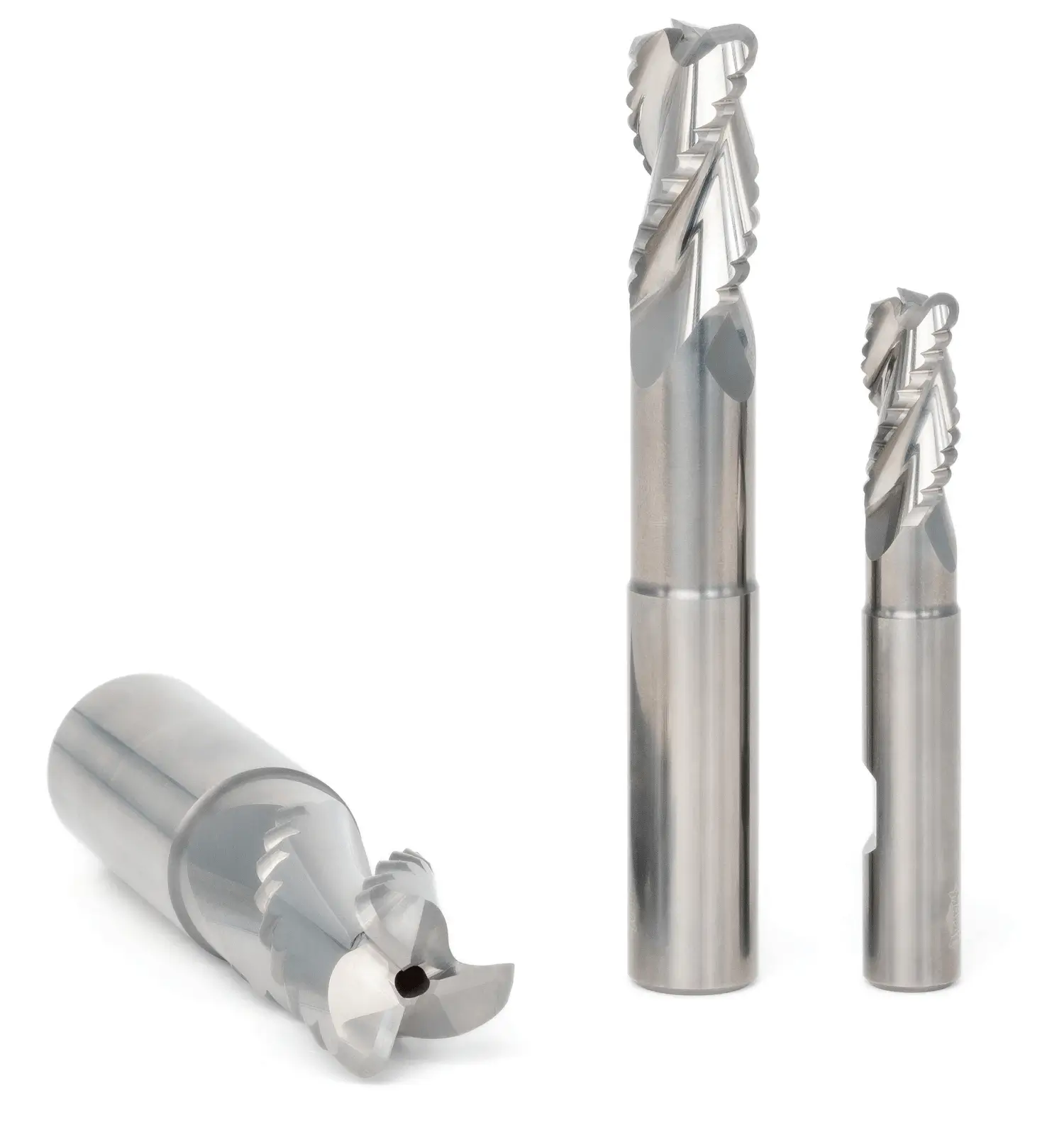

OptiMill-Alu-Wave - Prelucrare de mare volum, cu peste 20 litri pe minut
Cu noua sa freză de degroșare din carbură solidă OptiMill-Alu-Wave pentru materiale din aluminiu, MAPAL profită din plin de performanța celor mai rapide mașini disponibile pe piață, atingând astfel o rată de îndepărtare a materialului de până la 21 de litri pe minut.
În același timp, freza OptiMill-Alu-Wave poate fi utilizată și pe mașini mai puțin puternice. Astfel, producătorul de scule ia în considerare faptul că piesele pentru avioane sunt deseori fabricate pe mașini cu puteri ale arborelui principal cuprinse între 40 și 80 kW, pentru care anterior nu exista nicio freză adecvată în portofoliu.
Referința pentru noua freză pentru prelucrarea aluminiului a fost freza de degroșare OptiMill-Uni- Wave, care este utilizată cu succes în prelucrarea oțelului.
Pentru formarea optimă a așchiilor la prelucrarea aluminiului, freza de degroșare prezintă o geome-trie cu spărgător de așchii rotunjit și helix variabil. Canalele lustruite de evacuare facilitează evacuarea rapidă a așchiilor. Freza cu trei muchii de așchiere este prevăzută cu răcire centrală și geometrie specială a părții frontale, care permite prelucrarea în rampă până la un unghi de 30 de grade. Pentru a asigura o echilibrare perfectă la viteze foarte mari, specialiștii MAPAL au renunțat la prinderea weldon și recomandă tehnologia de prindere hidraulică MAPAL.
Pentru aplicațiile unde eforturile de așchiere ating limite maxime, există opțiunea de a utiliza protecția împotriva extragerii Safe-Lock de la Haimer.

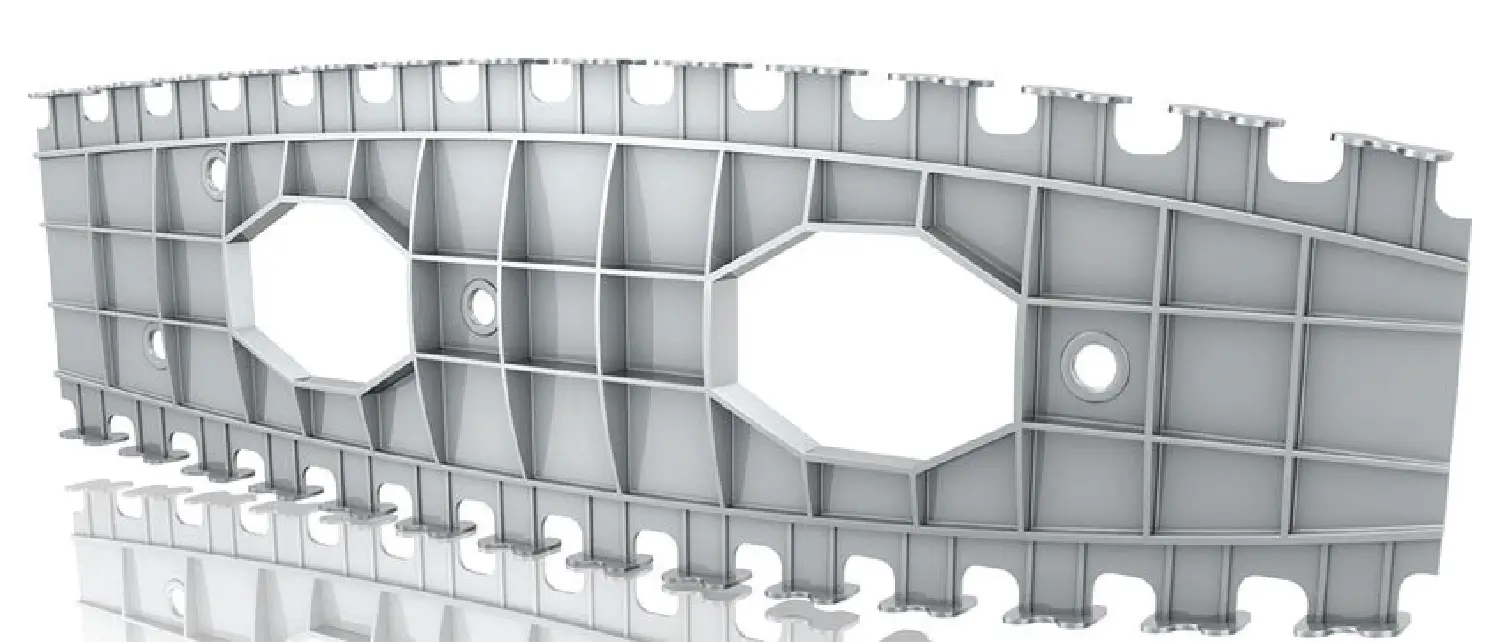

OptiMill-Alu-Wave nu este ideală doar pentru componente structurale în industria aerospațială, ci este potrivită și pentru aplicații în domeniul auto și prelucrare generală. Sunt disponibile diametre cuprinse între 12 și 25 mm, cu lungimi de 3xD, 4xD și 5xD. Un configurator face posibile și alte variante, care permit degroșarea profilelor atipice.

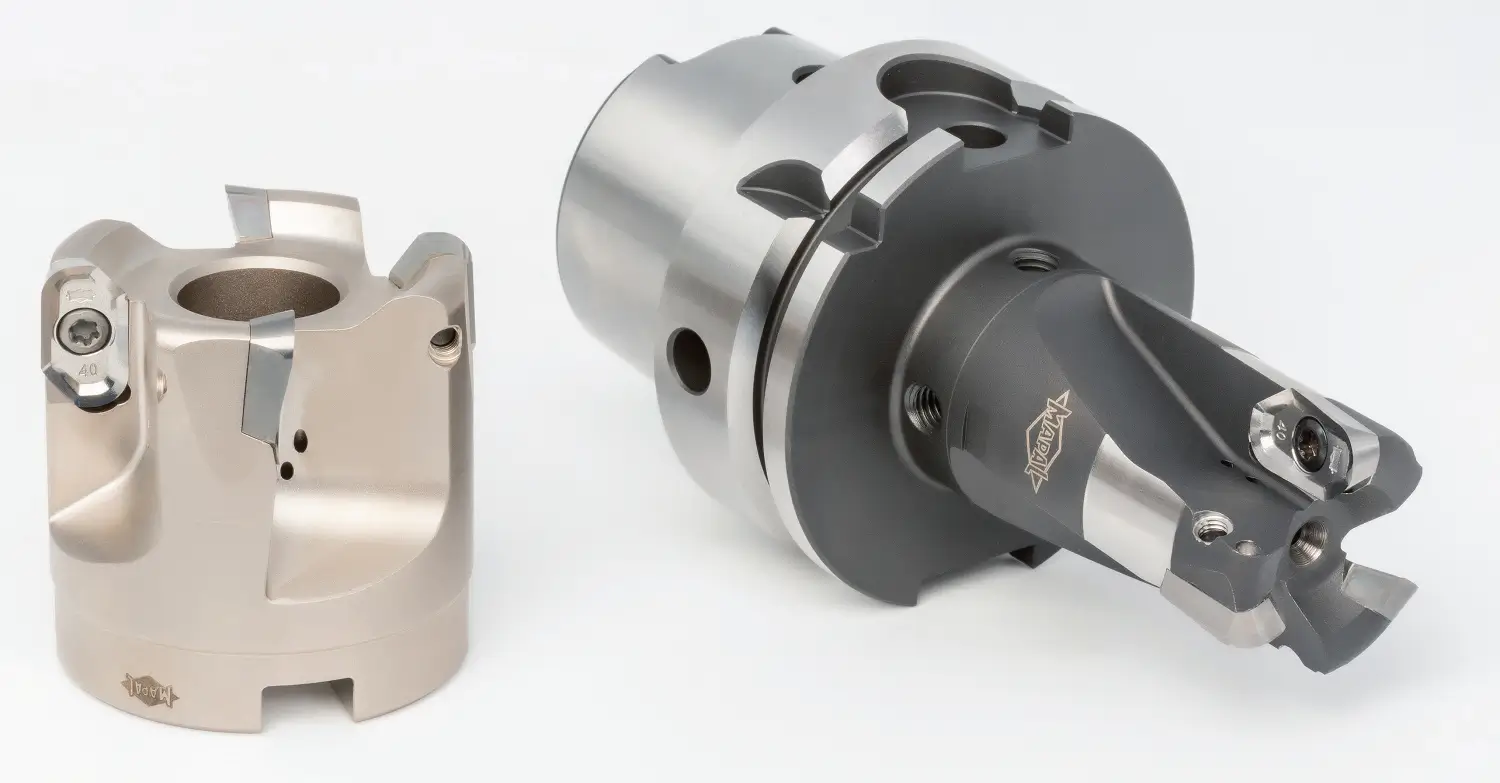

NeoMill-Alu-QBig - Rate rapide de îndepărtare a materialului, cu forţe de tăiere reduse şi finisaje de înaltă calitate a suprafeţelor
Noile freze cu plăcuțe indexabile NeoMill-Alu- QBig sunt o soluție extrem de economică pentru diametre mai mari. Pentru a obține o rată cât mai mare de îndepărtare a materialului, de până la 18 litri pe minut, noua freză de volum pentru prelucrarea aluminiului este proiectată pentru utilizare la viteze mari ale arborelui de până la 35.000 rpm (cu un diametru al frezei de 50 mm).
Pentru o fixare sigură, în ciuda forțelor centrifuge mari, se utilizează șuruburi cu rezistență crescută la tracțiune pentru a securiza plăcuța indexabilă ferm în lăcașul prismatic fără a-i permite mișcarea radială și axială în timpul prelucrării. În plus, geometria plăcuței indexabile cu alezaj conic asigură greutatea optimă.
MAPAL a echipat corpul frezelor cu un sistem de echilibrare dinamică. Cele patru găuri filetate permit reglarea precisă pentru a proteja arborele mașinii la viteze mari și pentru a obține calități superioare de finisare ale suprafeței.
În plus, în timpul dezvoltării s-a pus accent pe forțe de așchiere reduse și plăcuțe indexabile foarte precise. Astfel, cu ajutorul acestei freze cu plăcuțe indexabile se pot obține cu ușurință valori de Ra 0,8 μm și Rz 4,0 μm, pentru prelucrarea de degroșare și finisare.
MAPAL folosește o geometrie cu unghiuri pozitive, suprafețe neacoperite și superfinisate pentru a obține cel mai mic coeficient de frecare. Cantitatea de căldură generată este astfel redusă. În acest scop, în portofoliu sunt disponibile plăcuțe indexabile acoperite cu PVD pentru prelucrarea aliajelor Al-Li și plăcuțe indexabile acoperite cu diamant CVD pentru industria auto și prelucrarea generală.
Adâncimea maximă de așchiere (AP) a materialului este de 13 mm. Răcirea internă asigură disiparea optimă a căldurii iar canalele cu capacitate mare permit evacuarea rapidă a așchiilor.
MAPAL produce corpurile într-un interval de diametre cuprins între 32 și 80 mm atât în varianta HSK cât și SK.
Concluzie
Cu freza din carbură solidă OptiMill-Alu-Wave și freza cu plăcuțe indexabile NeoMill-Alu-QBig, MAPAL expune o gamă completă de produse de la 12 la 80 mm pentru prelucrarea „high volume” a materialelor din aluminiu.
