Monitorizarea stării rulmenților și lubrifierea: Ultrasound-ul oferă un avertisment din timp cu privire la probleme ale rulmenților sau probleme de gresare.
Inspecţia predictivă și proactivă a echipamentelor rotative cu un instrument cu ultrasunete are multe avantaje:
- Viteza redusă: Ultrasound-ul poate fi utilizat la orice viteză a rulmentului – inclusiv la rulmenţii de viteză lentă, chiar și la viteze de 1 RPM
- Evitarea supra-lubrifierii: Între 60% și 80% dintre defecţiunile rulmenţilor au legătură cu lubrifierea. Identificaţi lipsa lubrifierii și preveniţi supralubrifierea
- Monitorizare de la distanţă și online: Senzorii ultrasonici montaţi permanent pot monitoriza rulmenţii 24/7. Creaţi trend-uri și configuraţi nivelurile de alarmă.
Putem evita timpii de oprire a producţiei anticipând defecţiunile lagărelor și prevenind problemele de lubrifiere.
Avantajele Ultrasound-ului în monitorizarea stării lagărelor
Un program de inspecție ultrasound a rulmenților oferă:
- Avertismente din timp cu privire la defecţiuni
- Detectarea lipsei de lubrifiere
- Prevenirea supra-lubrifierii
- Software avansat pentru a vă ajuta în procesul de lucru și analiza eficienţei
Ultrasound-ul poate fi folosit pentru toate vitezele rulmentului (mare, medie și mică). În plus, deoarece ultrasunetul este un semnal cu frecvenţă ridicată si undă scurtă, este posibilă filtrarea zgomotelor de fundal parazite și derutante și se poate realiza cu succes concentrarea asupra elementului specific care urmează să fie inspectat.
Metodele de inspecţie de bază sunt extrem de simple și necesită puţină instruire. Cele mai sofisticate instrumente digitale oferă opţiuni pentru programe complete de monitorizare a stării lagărelor:
- Log de date: software pentru trending și setarea parametrilor de alarmă
- Transmiterea datelor de setări: pentru colectarea de date pe baza unei rute extrem de rapide
- Înregistrare eșantion de sunet: analiza spectrală pentru evaluare și raportare
- Formate customizabile de raportare care încorporează alţi parametri și imagini
- Partajare de date: Pachete software care funcţionează într-o reţea de calculatoare
Avantaje cheie al programului ultrasonic pentru lagăre:
- Ultrasound-ul necesită training minim
- Procesul de implementare este rapid și se integrează cu ușurinţă în programele existente
- Software de gestionare de date ușor de utilizat și care creează rapoartele de care aveţi nevoie
- Pentru fiecare nivel de inginerie există un program care să corespundă nevoilor dumneavoastră
- Transferul programelor existente este ușor, ceea ce îl face durabil pe termen lung

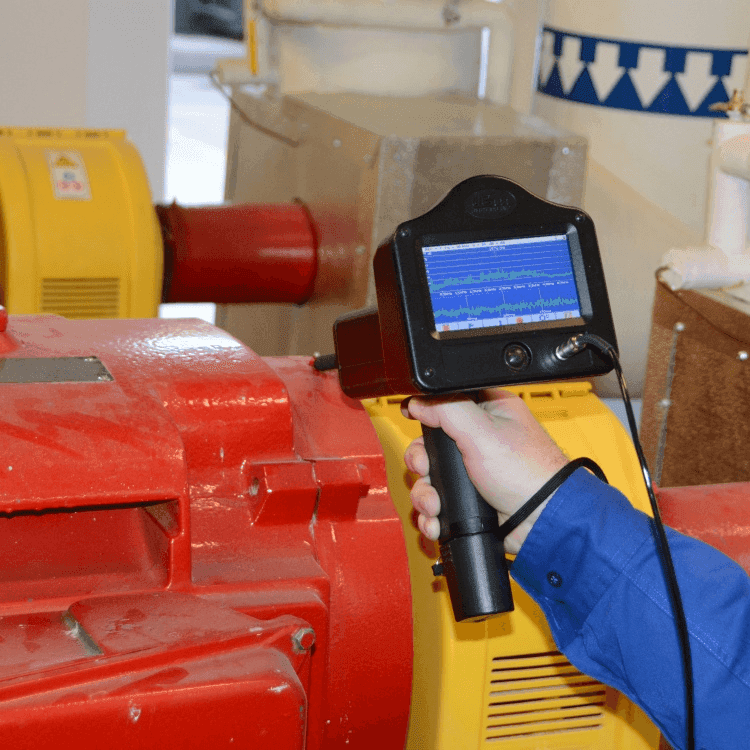

Cum funcționează inspecția rulmenților prin ultrasound

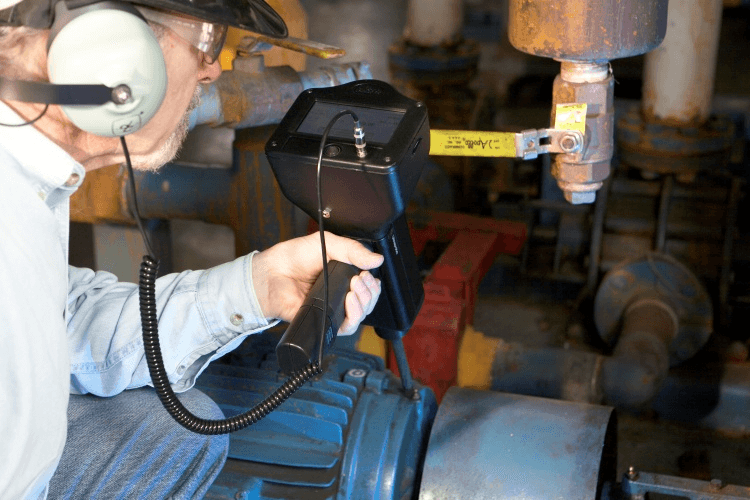

Instrumentele ultrasound detectează fricţiunea: mișcările mecanice produc un spectru larg de sunet. Unul dintre principalii factori care contribuie la stresul excesiv în utilaje este frecarea. Concentrându-se pe o bandă îngustă de frecvenţe înalte, instrumentul detectează modificări subtile ale amplitudinii și calităţii sunetului, produse de echipamente în funcţionare. Heterodinizează apoi aceste sunete, care în mod normal sunt nedetectabile, în intervalul audibil unde sunt auzite prin căști și observate pe un panou de afișare pentru tending, comparaţie și analiză.

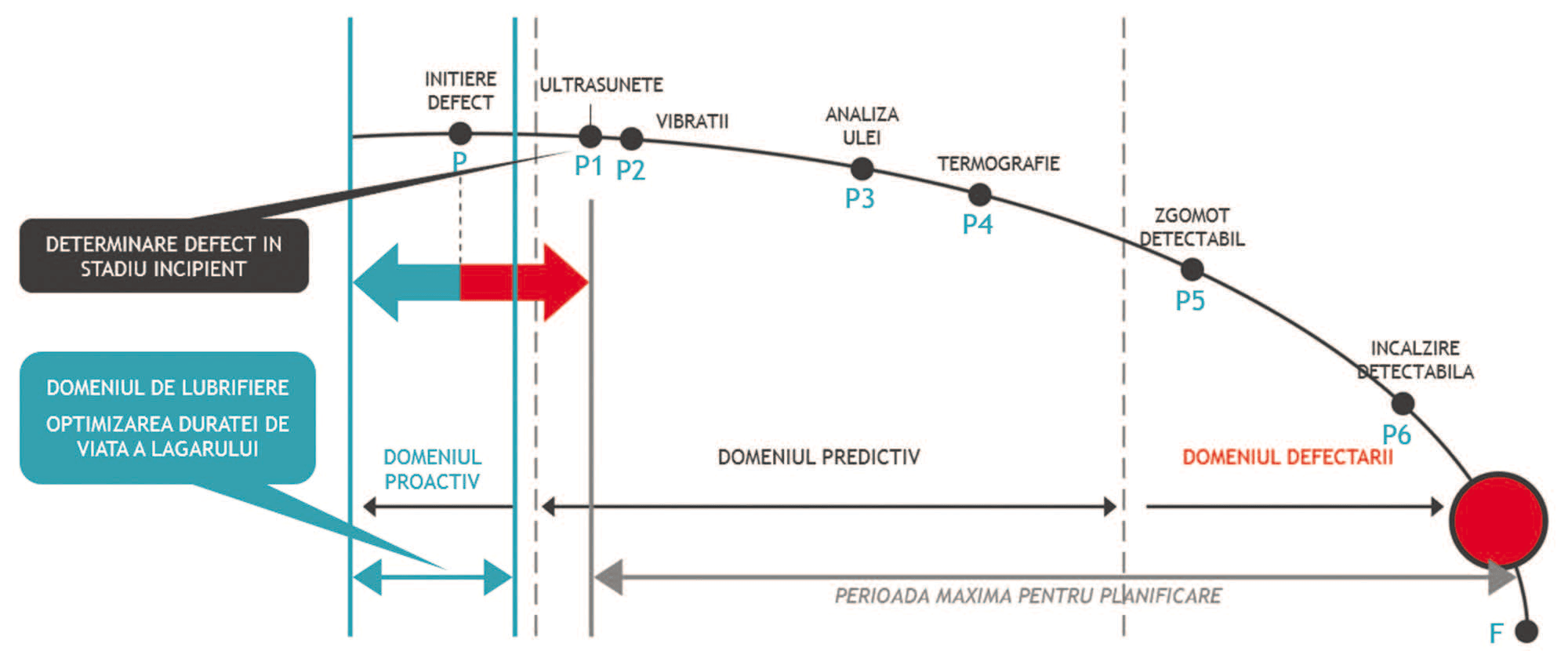

S-a stabilit că monitorizarea cu ultrasunete oferă o avertizare timpurie cu privire la defectarea rulmentului. Au fost stabilite diferite etape ale defectării rulmentului:
- O creștere de 8 dB faţă de nivelul de referinţă indică un stadiu de pre-defecţiune sau lipsa de lubrifiere.
- Creștere de 12 dB stabilește chiar începutul modului de defecţiune. nCreștere de 16 dB indică o stare avansată de defectare.
- Creștere de 35-50 dB avertizează asupra unei defecţiuni grave.

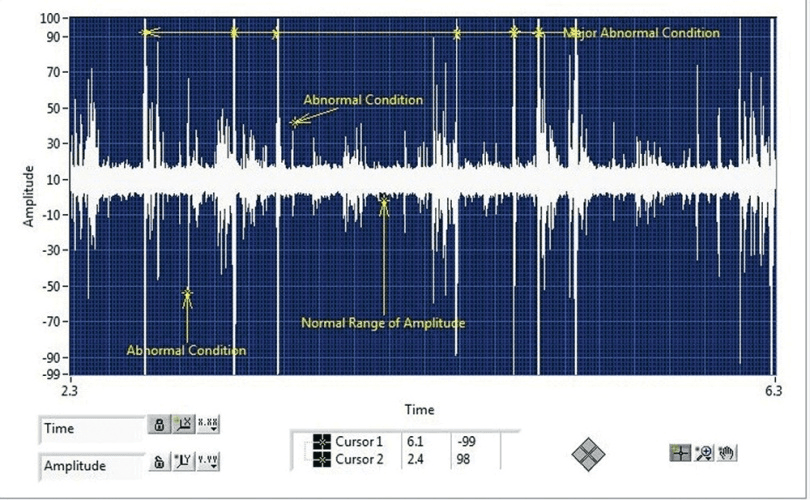

Pentru cei care utilizează analiza spectrală cu ultrasunet, aceste condiţii pot fi adesea observate atât prin analiza FFT, cât și prin analiza seriilor de timp.
Metode de inspecție ultrasonică a rulmenților
Există trei metode pentru monitorizarea ultrasonică a lagărelor:
- Comparativă: Comparaţi același tip de lagăre și observaţi deviaţiile, rapid și ușor de realizat
- Istorică: Stabiliţi un trend de valori măsurate de-a lungul timpului, cu ajutorul software-ului DMS
- Analitică: Utilizaţi software-ul Spectralyzer și calculatorul integrat de defecţiuni de lagăr
Cu metoda Istoric și utilizând software-ul DMS putem de asemenea programa nivele de alarmă în punctele noastre de date:
- Stabiliţi o citire de nivel de referinţă
- alarma 1 = indică o lipsă de lubrifiere
- alarma 2 = averisment prematur de defecţiune lagăr
După încărcarea de date noi de la o rută, funcţiile de raportare ale softului vă vor ajuta să generaţi rapid și ușor un raport de lubrifiere.

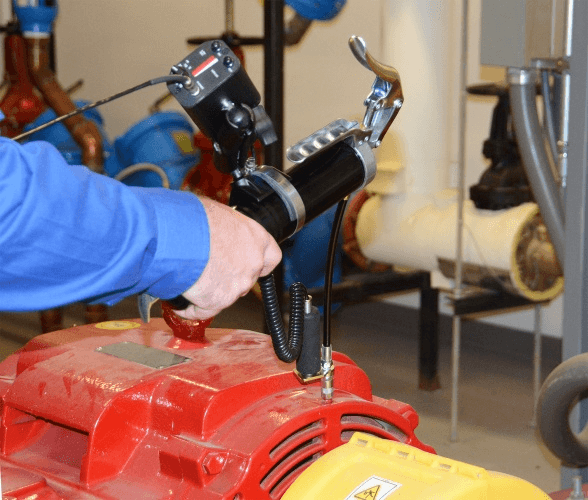

Lubrifierea rulmenților cu ajutorul ultrasound-ului
Între 60 și 80% dintre toate defecţiunile rulmenţilor (catastrofale, funcţionale și premature) sunt legate de lubrifiere.
În afară de selectarea corectă a lubrifiantului, utilizaţi instrumentele ultrasonice pentru a identifica lipsa de lubrifiere și pentru a preveni condiţiile de supra-lubrifiere.

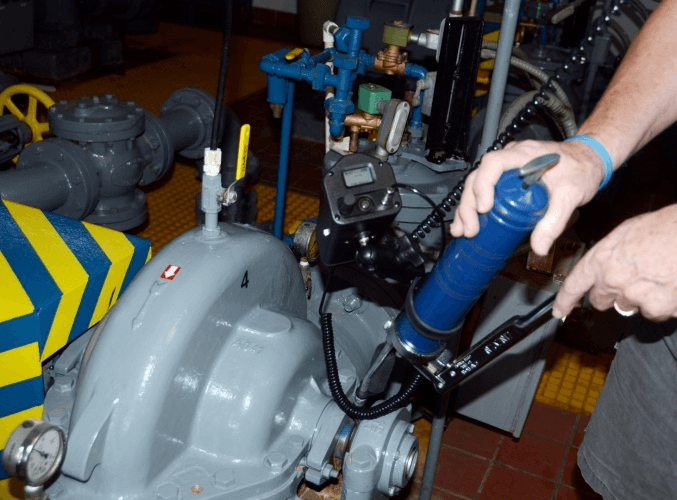

Setaţi un nivel de referinţă pentru fiecare lagar, testaţi periodic pentru a observa creșterea nivelului în decibeli. Atunci când un lagăr atinge o creștere de 8 dB peste nivelul de referinţă fără nicio modificare asupra calităţii sunetului, necesită lubrifiere. Atunci când aplicaţi lubrifiant, opriţi-vă când nivelul dB revine la nivelul de referinţă. Este chiar atât de simplu!
Avantaje:
- Instrument rentabil pentru personalul care se ocupă de lubrifiere
- Ușor de utilizat
- Vă menţine mâinile libere pentru a lubrifia cu ajutorul suportului de montare sau a tocului pentru curea.
