Machining Navi
- Determinarea celor mai optime condiții de așchiere
- Funcție de determinare a celor mai optime condiții de așchiere și eliminarea vibrațiilor în timpul prelucrărilor CNC pe mașini Okuma. Okuma a inventat Machining Navi ca o funcție opțională care utilizează OSP-ul și senzori pentru a monitoriza vibrațiile.
Dacă se detectează vibrații, funcția Machining Navi fie recomandă modificări de viteză a arborelui (strunguri Navi Lg și frezare Navi Mg) sau face ajustările de viteză (frezare Navi Mi, filetare Navi Tg) în mod automat. Expunem sumar cele 4 tipuri de Machining Navi implementate pe mașinile unelte CNC Okuma.
Machining Navi M-i
- Funcție de căutare condiții de așchiere pentru frezare (control viteză arbore principal cu optimizare inteligentă)
- Simplu, automat - lăsați mașina să determine rapid cele mai optime condiții de așchiere

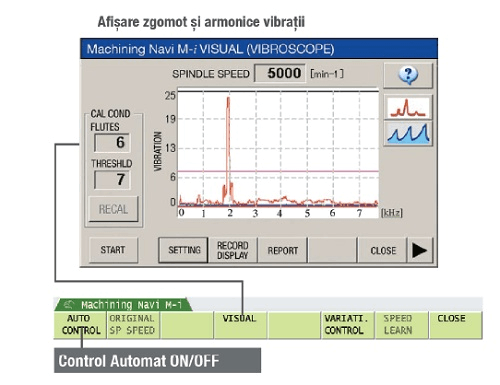

Vibrația este măsurată de senzori încorporați, iar Machining Navi modifică automat viteza optimă a arborelui principal. Cu alte cuvinte, măsurarea vibrațiilor, calculele optime ale vitezei arborelui și ajustările vitezei sunt apoi realizate automat în procesul de așchiere.

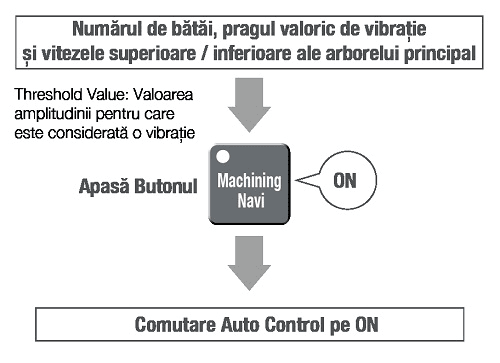

În trei pași simpli: Machining Navi-i funcționează foarte simplu. Sunt necesari doar trei pași pentru a obține cele mai bune condiții de așchiere.
Machining Navi M-gII
- Funcție de căutare condiții de așchiere pentru frezare (optimizare ghidată pentru viteza arborelui)
- Reglează condițiile optime de așchiere în timpul monitorizării datelor

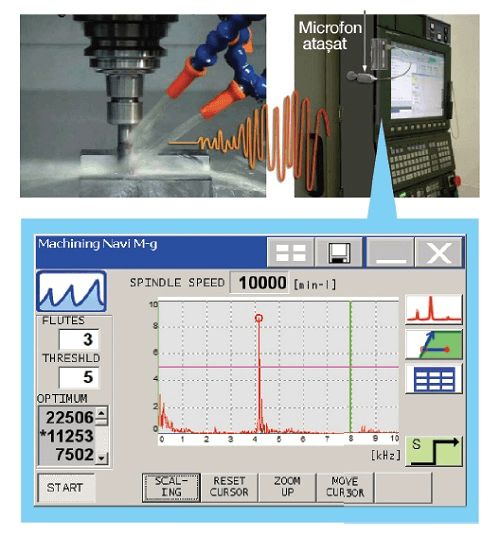

Bazat pe zgomotul vibrațiilor captate de un microfon atașat pe mașina CNC, Machining Navi afișează pe ecran o serie de posibilități optime de viteze ale arborelui principal. Operatorul poate trece la viteza indicată a arborelui principal cu o singură atingere și poate confirma imediat rezultatul.
Machining Navi M-gII+
- Funcție de căutare condiții de așchiere pentru frezare (optimizare ghidată pentru viteza arborelui, control armonice)
Utilizarea Machining Navi M-g afișează sugestii pentru cea mai bună viteză a arborelui principal, datorită zgomotului vibrațiilor preluate de un microfon.
Efectul poate fi verificat rapid prin selectarea uneia dintre vitezele arborelui principal sugerate cu o singură atingere. Machining M-gII +, care este disponibil pentru mașinile cu arbori cu motor integrat, controlează vibrația prin schimbarea vitezei arborelui principal în timpul prelucrării la viteze mici.
Machining Navi L-g
- Funcție de căutare condiții de așchiere pentru strunjire (optimizare ghidată pentru viteza arborelui)

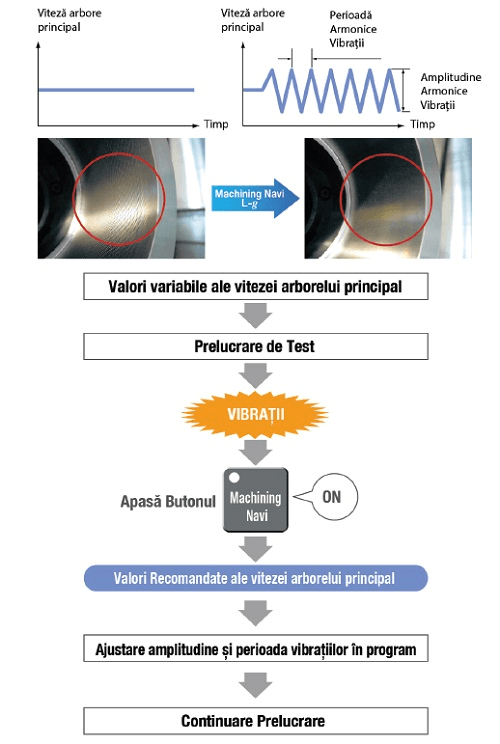

Vibrațiile într-un strung pot fi controlate prin schimbarea vitezei arborelui principal după amplitudinea și perioada optimă a armonicelor fără a reduce din viteza de așchiere.

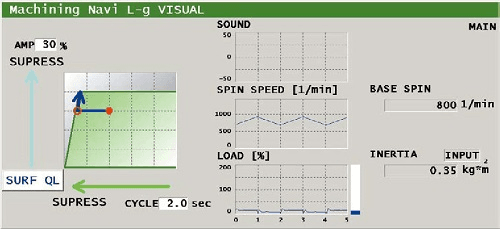

Efectul vibrațiilor este vizualizat pe măsură ce amplitudinea armonică crește și perioada armonică devine mai scurtă. Când vibrațiile rămân cu valorile recomandate sau când se dorește o creștere suplimentară a calității suprafeței prelucrate, amplitudinea armonică și perioada armonică pot fi ajustate prin simpla apăsare a tastei săgeată în timp ce urmăriți zgomotul de prelucrare și dimensiunea sarcinii axului afișate într-un grafic.
Machining Navi T-g
- Funcție de căutare condiții de așchiere pentru filetare
- Filetare mai productivă cu costuri mici

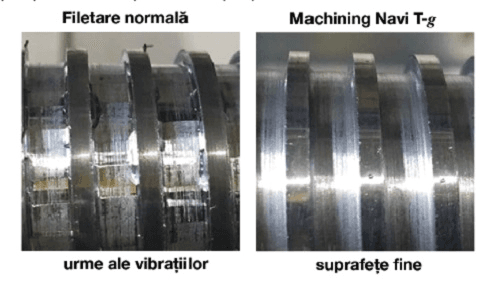

Când apar vibrații în filetare, metodele generale de rezolvare a problemei au fost fie reducerea condițiilor de tăiere în detrimentul productivității, fie utilizarea unor scule speciale rezistente la vibrații cu un anumit cost. Machining Navi T-g (filetare) asigură un control optim, mărind sau micșorând viteza arborelui principal la fiecare pas pentru a compensa vibrațiile periodice.
- Vibrațiile la filetare pot fi rapid și ușor controlate de către oricine

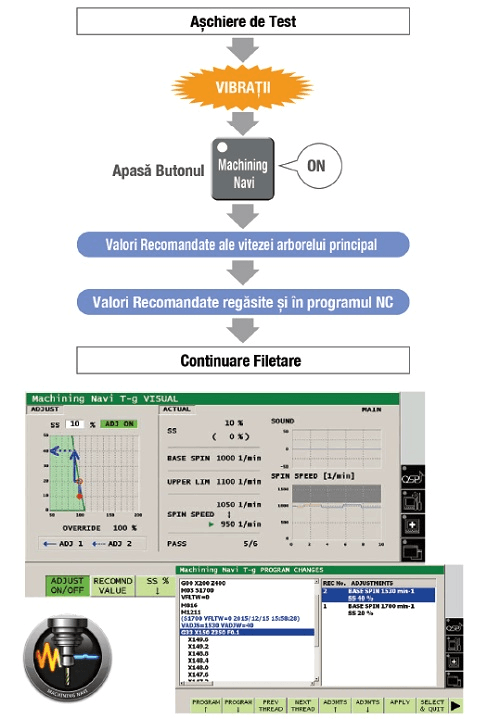

Cu Machining Navi T-g (filetare), se face o schimbare către cele mai bune condiții de tăiere în 3 pași simpli. Condițiile de filetare actuale și recomandate sunt afișate pe un ecran grafic pentru opțiuni de filetare fără vibrații.
