Mazak lansează o nouă gamă de centre verticale de prelucrare

Compania Yamazaki Mazak a lansat oficial gama sa completă de noi centre verticale de prelucrare VCN. Dezvoltat pentru prelucrarea de înaltă performanță, VCN-700 este modelul emblematic dintr-o nouă gamă de „linie de performanță” de la Mazak.

Noul model VCN-700 a fost proiectat pentru a îmbunătăţi semnificativ ratele de productivitate pentru clienţii care prelucrează piese diverse, de la operaţii cu solicitări mari pentru degroșare, până la prelucrare de mare viteză. În plus, împreună cu programatorii CAM care dezvoltă strategii de prelucrare, cum ar fi frezarea dinamică, în care o încărcare constantă este menţinută pe arborele principal și pe scula așchietoare, pentru a maxi­miza volumul de prelucrare a materialului - Mazak a luat în considerare ciclurile CAM din ce în ce mai populare și benefice în dezvoltarea noului VCN-700.

Pornind de la baza optimizată prin metoda elementelor finite și structura tip C a utilajului, până la ghidajele liniare cu role de mare precizie și prelucrarea CNC simultană pe 4 axe, Mazatrol SmoothG, experţii de la Mazak au integrat cele mai recente inovaţii de prelucrare în designul noului model VCN-700.

O mașină puternică, dar cu o amprentă compactă de 3,1 x 4,4 x 3,7 m ( î x L x l ), VCN-700 oferă o zonă de lucru extrem de generoasă cu o masă de 1500 x 700 mm care poate prelucra com­ponente de până la 1800 kg.

Combinarea unei suprafeţe mari de lucru cu o ușă mare cu o singură faţă creează accesul facil pentru operator și macara, dovedește că VCN- 700 poate satisface majoritatea componentelor de gabarite medii până la mari, produse în industrie. Chiar cu aceste suprafeţe mari de lucru și fundaţie robustă, VCN-700 este extrem de agil și la fel de potrivit și pentru componentele mici, beneficiind de un arbore principal puternic, în optiunea Standard de 15.000 rpm, 22 kW, 120 Nm, cu deplasare pe axele X, Y și Z de 1300 cu 700 pe 650 mm la o viteză impresionantă de 42 m/min în avans de lucru și avans rapid de poziţionare.

După cum este bine știut, la Mazak calitatea este în fiecare detaliu, inclusiv la noul model VCN-700, iar acest lucru este demonstrat de servomo­toarele cu acţionare directă și ghidajele liniare cu role foarte rigide pe toate axele. Această combinaţie oferă o acurateţe de mare precizie, repetabilitate și cinematică de vârf, atât pentru prelucrarea grea de degroșare, dar și pentru cea de mare viteză.

Acurateţea de mare precizie este îmbunătăţită de sistemul unic de compensare Thermal Shield de la Mazak pentru a asigura precizia stabilă de prelucrare. În ceea ce privește viteza magaziei de scule, VCN-700 are o schimbare automată a sculei (ATC) cu braţ dublu acţionat de came, care permite caruselului de 30 de scule să menţină timpii de schimbare sculă la minimum, valoarea fiind de 1,3 secunde de la o schimbare la alta.

Caracteristicile optimizate ale noului VCN-700 se regăsesc și la sistemul de control CNC Mazatrol SmoothG, puternic, elegant și ușor de utilizat. Încorporând hardware și software de ultimă generaţie, Mazatrol SmoothG este recunoscut ca cel mai rapid CNC din lume cu viteza sa de pro­cesare a blocurilor de comandă de 540 m/min și un hard disk de 60 Gb, făcându-l ideal pentru programe de micro-segmente, programe de mare capacitate pentru prelucrarea suprafeţelor com­plexe, susţinute și de funcţia Smooth Machining Configuration (SMC).

Ecranele ,,touch screen" tactile și ușor de utili­zat, sunt folosite pentru a controla viteza, precizia și rugozitatea suprafeţei prelucrate pentru aplicaţii individuale, cum ar fi degroșarea, semi finisarea și finisarea. Datorită sistemului de operare Windows 10 încorporat, SmoothG poate fi conectat cu ușurinţă la diferite reţele, în timp ce MTConnect oferă un limbaj standardizat, open-source pen­tru comunicarea mașinilor-unelte. La fel ca și construcţia mașinii, SmoothG a fost dezvoltat pen­tru a se integra cu sisteme de automatizare supli­mentare și tehnologia Industry 4.0.

În timp ce VCN-700 oferă o multitudine de caracteristici standard impresionante, extra opţiunile fac din acest Centru Vertical de prelucrare o alegere optimă de succes pentru orice atelier de productie, indiferent de sectorul industrial. Pentru producătorii care iau în considerare producţia de volum și oprirea automată a luminii în zona de lucru când operatorul lipsește sau nu este nevoie de supraveghere, VCN-700 poate fi furnizat ca sistem la cheie cu o gamă vastă de pachete de automa­tizare care pot fi integrate din partea stângă, faţă sau dreapta a mașinii. În opţiunea pachetului de lucru, Mazak oferă soluţii de măsurare automată a sculelor și a piesei prelucrate, precum și detec­tarea deteriorării sculei așchietoare. Tooll ID-ul sculei este disponibil și pentru a introduce și actu­aliza automat datele sculelor așchietoare pentru mașinile conectate în reţea.

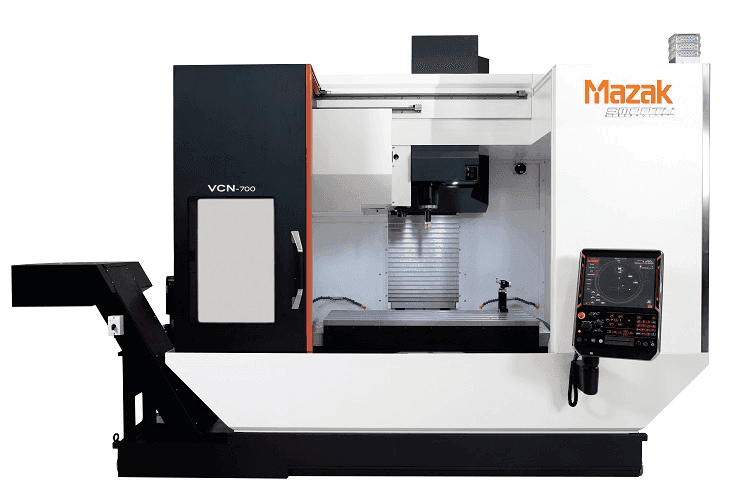

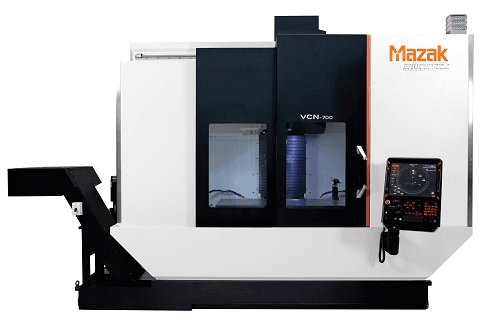

• FOTO. Dezvoltat pentru prelucrări de înaltă performanță, VCN-700 este modelul emblematic al noii game ,,Performance Line" de la Mazak.

Pentru producţia care necesită viteze mai mari de rotaţie este disponibil un arbore principal de 18.000 rpm, 30 kW, cu o gamă de opţiuni de scule care includ HSK-63A și BIG PLUS BBT, pen­tru un maxim de rigiditate, precizie și performanţă. Pentru industria matriţelor și piesele mici, clienţii care au nevoie de cele mai bune finisări și de rugozităţi superioare, pot adăuga opţiunea Mazak Ultraspindle de 60.000 sau 80.000 rpm, care poate fi complet integrat și controlat CNC.

Pe lângă opţiunile de automatizare și con­figurare a arborelui principal, VCN-700 poate fi dotat opţional cu o magazie automată de scule ATC de 48 sau 60 de poziţii, iar pentru producţia care are nevoie de maximă precizie, răcirea prin axul principal al șurubului cu bile și monitorizarea de mare acurateţe în gama micronilor pe axele X, Y și Z poate să fie încă o opţiune care face diferenţa.

Pentru confortul operatorului, VCN-700 poate fi furnizat cu lumini de lucru suplimentare și un colector de ceaţă. Pentru a adăuga flexibilitate și a reduce setările pentru clienţii noștri, o unitate Kitagawa GT320 sau GT320 cu a 4-a axă poate fi, de asemenea, integrată la VCN-700.

Ca și în cazul multor modele din gama Mazak, VCN-700 poate fi dotat cu o gamă diversă de opţiuni care pot include sisteme ultraperformante de colectare a șpanului și de filtrare a emulsiei, lichid de răcire cu presiune mare și conveior tip spirală pentru preluarea materialului așchiat.

Pentru a fi martor la beneficiile noului model VCN-700, care este lider de clasă pe piaţă, vă rugăm să contactaţi reprezentanţii Mazak pentru mai multe detalii.
