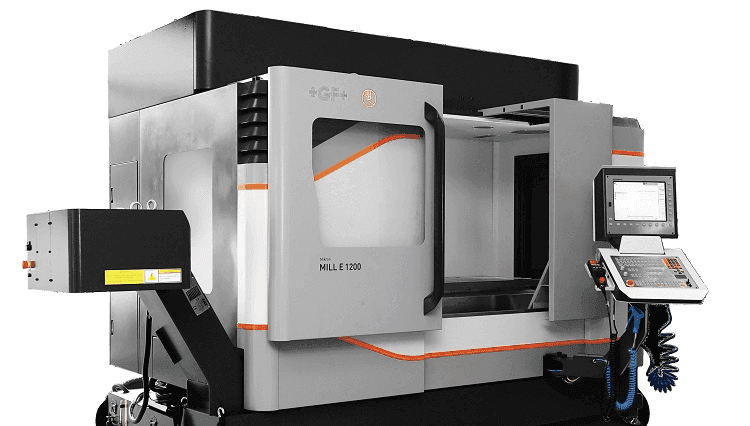

Centrul vertical cu trei axe, Mikron MILL E 800 și Mikron MILL E 1200 stabilește standarde în categoria VMC. Valoarea lor este robustețea, compactitatea și ușurința în utilizare. Armonizarea perfectă atât a performanțelor de prelucrare, cât și a stabilității este rodul experienței îndelungate de dezvoltare a inginerilor GF Machining Solutions. Rezultatul este un echipament de precizie eficient, cu o funcționare ireproșabilă în orice situație.
Elveţiană înăuntru
De peste 100 de ani, mașinile-unelte de la GF Machining Solutions și-au dovedit calitatea în utilizarea zilnică de către chiar și cei mai pretenţioși clienţi. În timp ce mașinile au suferit o dezvoltare continuă în această perioadă, principiile elveţiene ale îngrijirii calităţii au rămas aceleași.
Precizie - O componentă de bază
Mașinile Mikron MILL E îndeplinesc toate condiţiile prealabile pentru a gestiona chiar și cerinţele foarte stricte de precizie ale producţiei de piese de înaltă precizie.
Pentru performanţe ireproșabile și o precizie perfectă a pieselor, este necesar ca centrul de prelucrare să aibă: geometrie ireproșabilă, poziţionare perfectă, dinamică, stabilitate termică, precizie de referinţă.
Encoderele optice liniare sunt necesare pentru mașinile care trebuie să îndeplinească un nivel ridicat și de durată a preciziei de poziţionare cât și viteza mare de prelucrare. Sistemele de măsurare indirectă, răcite, cuplate la șurub cu bile sau encodere magnetice sunt acum mai eficiente în astfel de cerinţe.
Compensează:
- Erori din cauza deviaţiilor termice
- Erori din cauza variaţiilor
- Erori din cauza uzurii normale
Proiectat pentru precizie dinamică
… „Rigiditatea structurală și high gain position loop sunt ambele criterii principale în proiectarea unei mașini-unelte dinamice de precizie“...
- Rigiditate statică și dinamică optimizată pe baza analizelor FEA
- Reacţie ridicată a sistemului datorită algoritmului puternic de acţionare
- Fidelitate ridicată a conturului datorită analizei în avans a traseului
- Prelucrare rapidă la precizia specificată datorită toleranţei traseului conturului
Păstrarea preciziei şi pe timp lung de prelucrare
Un comportament termic stabil pe punctul central al sculei, în ciuda unei performanţe puternice de tăiere.
- Principalele surse de căldură izolate prin plăci termice reci
- Șasiu controlat termic cu lichid
- Control termic inteligent
Prelucrat şi ajustat la cele mai mici toleranţe
Precizia geometrică supremă a structurii finale asamblate este baza pentru prelucrarea de precizie.
- Hand scraped geometries/Geometrii ,,polisate" manual
Design rigid şi compact pentru flexibilitate 100%
Seria Mikron MILL E oferă performanţe spectaculoase și de încredere în aplicaţiile convenţio-nale de mașinare în trei axe, datorită componentelor binecunoscute și dovedite, reunite într-un pachet extrem de eficient construit pentru performanţă.
Eficienţa maşinii, o gamă largă de aplicaţii
Trei broșe diferite, 12.000 rpm / ISO sau BT40, 16.000 rpm / HSK-A63, ISO sau BT40 și broșe HSK-A63 de 20.000 rpm facilitează găsirea soluţiei din seria Mikron MILL E ideal pentru atelierul dvs.
Ușile mari din faţă și ușile laterale într-un sistem de 1+1/2 uși asigură o ergonomie ridicată a mașinii și facilitează încărcarea și descărcarea piesei pentru cea mai largă gamă de aplicaţii.
Performanţa maşinii cu un proces de prelucrare inteligent
Beneficiază de modulul de mașinare inteligent al soluţiei GF Machining, cum ar fi controlul termic inteligent (ITC), monitorizarea inteligentă a broșei (ISM) sau sistemul de asistenţă pentru operator (OSS) pentru a îmbunătăţi procesul de frezare, urmărind în același timp producţia prin rConnect și interfaţa standard OPC UA.
Producţie neîntreruptă, 365 de zile pe an
Minimizaţi timpul neproductiv cu schimbă-toarele automate de scule montate lateral, magazii de mare capacitate și un sistem rapid de prindere cu braţ dublu, acţionat de came de viteză, precum și management avansat de cip și lichid de răcire și design de carcasă gata de automatizare.
Performanţă de primă clasă pentru orice atelier
Excelenţa în prelucrarea în 3 axe nu a fost niciodată mai ușor de integrat datorită soluţiilor de înaltă eficienţă din seria MILL E. Aceste mașini fiabile și accesibile oferă tehnologia de vârf a GF Machining Solutions, de la broșele Step-Tec până la modulele de mașinare inteligente, într-un pachet capabil să gestioneze o mare varietate de aplicaţii și materiale datorită șasiului rigid și dinamicii ridicate. Profitaţi de calitatea și flexibilitatea oferite de șasiul rigid al acestei soluţii, patul mașinii rezistent și dimensionat generos și robusteţea de amortizare a vibraţiilor. Asiguraţi-vă calitatea asigurându-vă precizia și obţineţi flexibilitatea de a produce piese mici și mari cu aceeași mașină. Controlul Heidenhain TNC620 este disponibil cu filtru HSC și cu această opţiune timpul său de procesare a blocurilor este redus la 1,5 ms. Aceasta înseamnă că TNC 620 este capabil să ruleze programe lungi, chiar și cu contururi aproximate cu segmente liniare foarte mici la o rată de avans mare.
Alte avantaje și îmbunătăţiri în timpul prelucrării 3-D:
- Controlul mișcării cu ,,jerk" minim.
- Compensarea sculei 3D prin vectori normali de suprafaţă.
- Păstrarea sculei normală la contur.
- Compensarea razei sculei cu normala în direcţia sculei.
O gamă infinită de posibilităţi de producţie
Gama cuprinzătoare de opţiuni disponibile pentru seria MILL E simplifică combinarea soluţiei de producţie ideală pentru nevoile magazinului dvs. Trei dimensiuni de broșe, mese construite pentru cele mai populare dimensiuni și greutăţi ale pieselor și cea mai nouă generaţie de echipamente standard și opţionale – împreună cu diferite dimensiuni de magazie de scule și tipuri de control – permit o gamă cu adevărat nelimitată de posibilităţi pentru operaţiunile dumneavoastră de producţie de piese.
