La forumul anual de ștanțe și matrițe Makino din Kirchheim unter Teck, a fost lansat un nou centru vertical de prelucrare cu 5 axe, D200Z. Calitatea superioară a suprafețelor, precizia, amprenta excepțional de mică și procesele de producție ușor de automatizat sunt principalele caracteristici ale noului D200Z, cel mai recent model Makino cu 5 axe din seria de succes D.
Noul model se adresează următoarelor ramuri industriale: Matrițe de injecție pentru plastic (cu componente unice sau multiple), matrițe cu cavități multiple, piese de înaltă precizie, componente medicale, optice și de ceasornicărie.
Aplicațiile sunt: Prelucrarea pe 5 axe, prelucrarea de înaltă precizie, frezarea cu carbură, suprafețe perfect lustruite, prelucrarea electrozilor.
Calitate superioară a suprafeţelor şi precizie pe 5 axe
Utilajele Makino sunt renumite pentru rigiditatea, stabilitatea și precizia lor. D200Z nu face excepție de la această regulă, cu un batiu rigid, suportul în 3 puncte și înălțimea mică a centrului de greutate al coloanei. Configurația în formă de Z a axei B reduce la minimum efectul greutății piesei de prelucrat, indiferent de unghi sau poziție. În plus, un nivel înalt de rigiditate este asigurat prin intermediul cursei optimizate și al buclei de forță reduse la minimum. În combinație cu controlul termic sofisticat, care asigură o eliminare eficientă a căldurii, structura rigidă a utilajului permite atingerea unui nivel înalt de precizie a prelucrării.
Funcția inteligentă, Finisare GI, inclusă ca dotare standard pe cel mai recent controller Professional 6 de la Makino, optimizează traseul atunci când toleranțele CAM sunt prea mari pentru așchierea simultană pe 5 axe, eliminând urmele nedorite pe suprafețele prelucrate și atingând astfel un nivel excelent, nemaiatins până în prezent, de calitate a suprafețelor.
Productivitate sporită
Nivelul sporit de precizie și calitate a suprafețelor a fost atins fără compromisuri de viteză sau productivitate. D200Z asigură viteze înalte de avans și așchiere - X, Y, Z: 60.000 mm/min și accelerații de 1,5 g pe axele X și Y și de 2,0 g pe axa Z. În plus, în masă este integrat un sistem de prindere cu punct zero, care reduce durata reglajelor și asigură astfel un timp general de configurare mai scurt.
Funcţionalitate inteligentă
Cel mai recent controler Professional 6 (PRO 6) de la Makino conferă modelului D200Z mai multe funcții inteligente, care sporesc productivitatea utilajului. Controlerul a fost dezvoltat pentru a răspunde cerințelor clienților privind îmbunătățirea proceselor de prelucrare prin sporirea siguranței, simplitatea utilizării, fiabilitate și productivitate.
Structura ultra-compactă
Utilajul asigură curse de 350 x 300 x 250 mm pe axele X, Y și Z și poate prelucra piese cu diametrul de până la 300 mm, înălțimea de până la 200 mm și greutatea de până la 75 kg. Toate acestea cu o amprentă ultra-compactă, de 1500 x 2200 mm.
Protecţia împotriva coliziunii - un sistem de prevenire în timp real a coliziunilor
Toate aceste caracteristici de sporire a productivității sunt însoțite de măsuri de siguranță de ultimă generație, grație funcției de protecție împotriva coliziunii, un sistem de prevenire a coliziunilor în timp real, deosebit de important și eficient pentru aplicații în 5 axe. Din punct de vedere statistic, cea mai frecventă cauză a deteriorării arborilor este coliziunea. Principalii factori care contribuie la aceasta sunt erorile de operare, setare, editare, alegere a sculelor și prindere - toate fiind erori care au loc chiar la utilaj. Funcția de protecție împotriva coliziunii ia în calcul condițiile reale de prelucrare pentru a preveni coliziunile.
Conceput pentru funcţionare fără operator

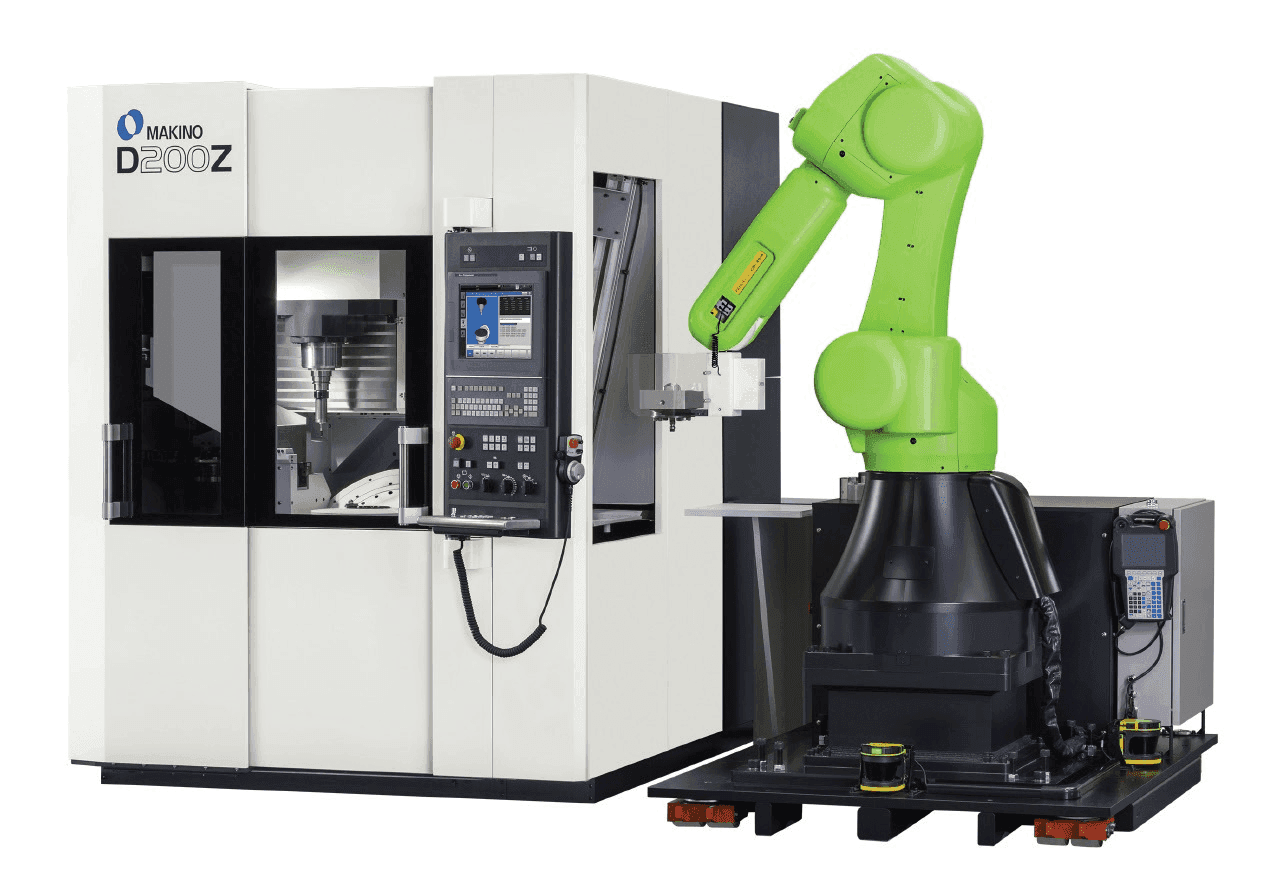

Modelul D200Z este pregătit pentru manevrarea paleților și pieselor, ușa robotică a obturatorului facilitând automatizarea. Soluțiile inteligente de automatizare de la Makino, inclusiv sistemele complexe cu roboți pe 6 axe, precum și sistemele standard de automatizare disponibile pe piață, pot fi integrate cu ușurință în acest utilaj.
Fără egal în ceea ce priveşte scalabilitatea
Modelul D200Z a fost conceput pentru productivitate și profitabilitate. Utilajul oferă cea mai bună soluție în ceea ce privește scalabilitatea pentru a răspunde diferitelor necesități de producție, putând, astfel, crește împreună cu afacerea dvs. În plus față de magazia standard ATC 20, sunt disponibile magazia ATC 40 și magazii de tip matrice pentru 100 sau 300 de scule, care pot fi instalate după achiziția utilajului. Atât magazia standard ATC 20, cât și magazia cu capacitate dublă ATC 40 pot fi accesate cu ușurință din partea din față a utilajului și pot fi instalate sub același scut de protecție, menținând formatul ultra-compact al utilajului.
Lansat în Europa în ianuarie 2017, la forumul de ștanțe și matrițe Makino, cel mai nou membru al familiei D-Series este, cu siguranță, o propunere atrăgătoare, în special atunci când există cerințe exigente privind calitatea suprafețelor, precizia, productivitatea și amprenta.
