Expoziţia BLECHEXPO Stuttgart/Germania s-a consacrat ca o referință în domeniul tehnologiilor de prelucrare a tablelor, fiind (alături de EuroBlech Hanovra) în topul evenimentelor din acest domeniu. În acest an, expoziția a avut loc între 7-10 noiembrie 2023.
Lider în domeniul inovării, Wilson Tool International a prezentat şi cu această ocazie o gamă largă de noutăţi în domeniul sculelor de ştanțat, sculelor de îndoit şi a accesoriilor, precum și multe îmbunătățiri și noi variante ale produselor deja existente. Câteva dintre aceste scule noi şi scule aflate la o nouă versiune sunt prezentate mai jos:
- Adaptorul reglabil (ce nu are nevoie de adaosuri de compensare) pentru matriţe tip Trumpf®
O premieră în industrie: Noul adaptor reglabil pentru matrițe Trumpf® de la Wilson Tool International este singurul adaptor reglabil de pe piață pentru matrițele de la Size 1 la Size 2, ce nu necesită adaosuri de compensare (die shims) după ascuțirea matrițelor! Nu mai este nevoie să fie căutate adaosuri de compensare potrivite sau să se piardă timpul măsurând adaosurile pentru a compensa înălțimea matrițelor după ascuțire. Pur și simplu se măsoară înălțimea matriței, se reglează adaptorul la setarea dorită, se introduce matrița și totul este gata de lucru! Inovație Wilson Tool, productivitate pentru d-voastră!

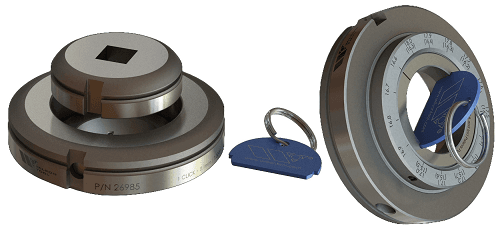

- FIGURA 1. Adaptorul reglabil de matriţe.
Caracteristici și beneficii:
- Elimină necesitatea adaosurilor de compensare (die shims) după ascutirea matrițelor (se elimină timpul pierdut și se reduc mult timpii de inactivitate a mașinii de fiecare dată când se schimbă sculele)
- Reglaj simplu în pași de 0,1 mm până la 2,5 mm total (potrivite deci și pentru matrițele GL)
- Disponibile și în varianta cu perii anti-zgâriere
- Noua sculă de filetare stație B QuickTap pentru maşini de ştanțat CNC Thick-Turret
Familia de scule de filetat Wilson Tool QuickTap pentru mașini de ștanțat CNC Thick Turret (Amada®, Prima Power® etc) a avut un succes deosebit de la lansare (acum mai bine de 15 ani) şi cuprinde scule de filetat stație C şi staţie D. Această familie de scule a fost completată acum şi cu o nouă sculă de filetat pentru staţie B, extrem de flexibilă în gama filetelor mici (între M2.5 şi M5). Ca şi sculele QuickTap de pe staţiile C şi D, scula staţie B de filetat nu necesită o staţie indexabilă, poate fi montată într-o staţie B fixă (rotaţia are loc prin mecanismul din interiorul sculei, la fiecare apăsare, asigurând o viteză foarte mare de filetare).

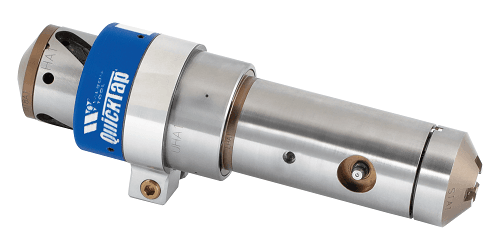

- FIGURA 2. Scule de filetare staţie B
Pentru necesităţile ulterioare de asamblare/montare de aparatură diversă, piesele de tablă au nevoie de foarte multe filete ce pot elimina și reduce costurile date de alte metode de asamblare (piuliţe sudate, nituri etc). În mod clasic piesele sunt ştanțate pe mașina de ştanțat CNC (şi se execută dacă este nevoie răsfrângerea găurilor în care se vor executa filetele – la tabla subţire), iar apoi sunt mutate la maşina dedicată de filetat. Acest lucru implică manipulare, ocuparea unei alte maşini şi costul din ce în ce mai mare al forţei de muncă aferente. Executarea filetării direct pe mașina de ştanţat, din aceeaşi prindere cu executarea celorlaltor operaţii, are deci avantaje de cost iar în plus, prin faptul că filetul este executat prin rulare (cu păstrarea continuităţii fibrelor de material) şi nu prin aşchiere (ca la tarozii clasici), se asigură o calitate net superioară a filetului obţinut (o rezistență superioară). Principalele avantaje ale filetelor obţinute prin rulare sunt: mărirea microdurităţii superficiale a flancurilor filetului datorită ecruisării ce are loc, creşterea rezistenţei la rupere, a rezistenţei la oboseală şi a rezistenţei la uzură, productivitate ridicată a procedeului. Rezistenţa la rupere a filetelor astfel obţinute face ca acestea să constituie o alternativă foarte bună la piuliţele sudate pe tablă (care au şi dezavantajul deformării tablei după sudură) sau a altor variante cu elemente filetate adăugate, reducând mult costul şi timpul de producţie.
- Noul multitool MTX20i pentru maşini de ştanţat CNC Thick Turret
Multitool-ul indexabil cu 20 de staţii Wilson Tool MT20i a fost complet reproiectat, oferind cele mai bune ascuţiri maxime de pe piaţă la scule multitool.

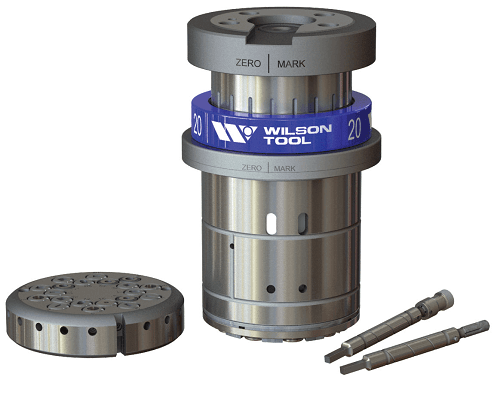

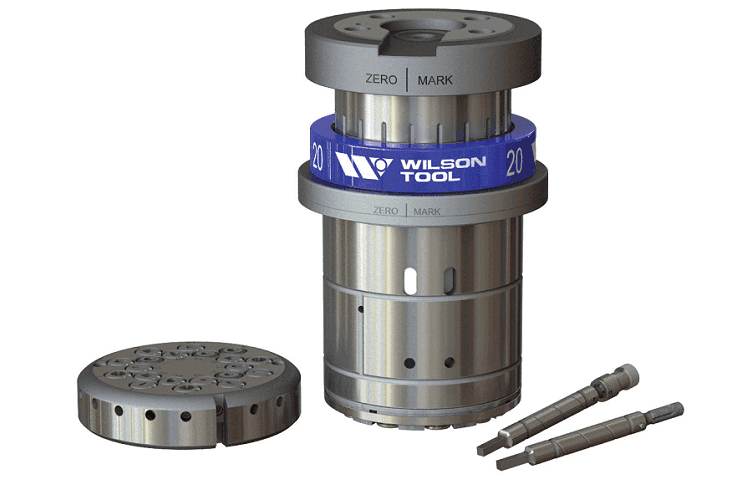

- FIGURA 3. Multitool-ul 20 staţii MTX20i
- Versiunea 2023 la dispozitivul Brake Partner®
2023 a adus şi un upgrade major la gama de dispozitive pentru abkant Wilson Tool Brake Partner®.
Provocare: Cum adăugați ambutisări/deformări pe piesele d-voastră dacă mașina de ştanțat este ocupată 100% (sau dacă aveți doar mașini laser pentru tăiere)?
Soluția: dispozitivul Brake Partner, disponibil pentru toate modelele de abkant. În acest dispozitiv se pot monta scule forming Trumpf® style de la maşina de ştanţat și cu ajutorul lui se pot executa o gamă largă de deformări/ambutisări, cum ar fi exemplu deformări tip emboss, logo-uri în relief, diverse ambutisări etc. Pentru firmele care au migrat de la ștanțare la tăiere laser (și nu mai au deci o mașină de ștanțat CNC) sau firmele la care mașinile de ștanțat CNC sunt utilizate la capacitate maximă și nu doresc să le oprească pentru câteva operații de deformare, Brake Partner™ reprezintă o soluție extrem de utilă. Dispozitivul Brake Partner™ poate fi montat pe orice presă abkant, iar funcție de aplicație, poate fi în varianta cu sau fără coloane de ghidare.

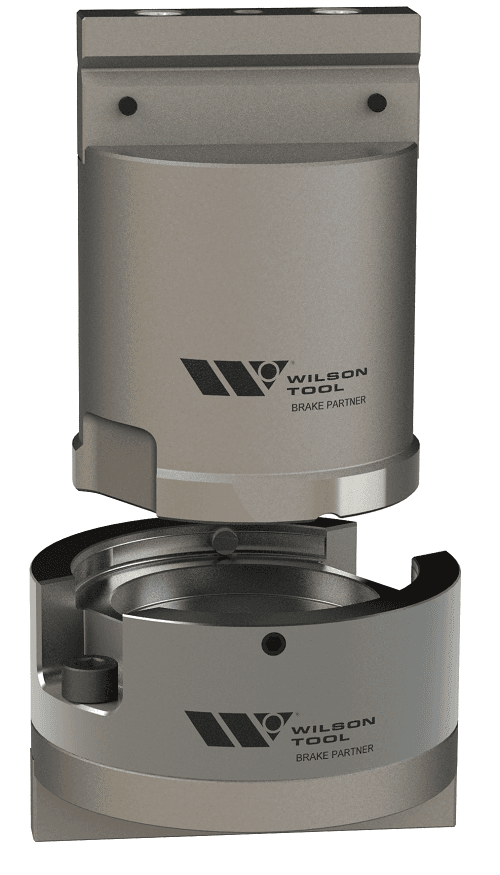

- FIGURA 4. Dispozitivul Brake Partner pentru abkant
Beneficiile și reducerile de costuri aduse de Brake Partner™ de la Wilson Tool:
- Utilizează scule forming deja existente sau care pot fi găsite pe piaţă la un cost redus
- Elimină necesitatea unor scule speciale de abkant
- Sculele de ștanțare utilizate de aceste dispozitive au termen de livrare mai mic față de sculele speciale de abkant
- Oferă și o gamă de aplicații imposibil anterior de făcut la mașina de ștanțat (exemplu: deformări gen Lance&Form în tablă groasă etc)
- Utilizare mai bună a abkantului și o mai mare flexibilitate în secția de producție.
- Sculele abkant pentru format colțuri Wilson Tool Corner Form
Sculele pentru abkant Wilson Tool Corner Form pot forma direct din tablă colţurile unui reper tip tavă (sau uşă cutie electrică etc.), fără a fi necesară sudura, polizarea etc. Un reper de acest tip poate fi îndoit pe abkant cu această sculă fără a ştanţa în prealabil decupările de colţ, fără a suda apoi colţurile după îndoire etc., curat și elegant şi cu o reducere semnificativă a costului de producţie şi operaţiilor suplimentare consumatoare de timp (polizare după sudură etc).

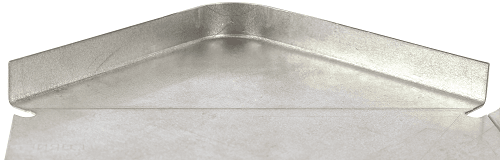

- FIGURA 5. Colţ format pe abkant cu dispozitivul Corner Form
Alte noutăţi prezentate la BlechExpo: sistemul de fixare a sculelor de abkant (clamping) cu strângere rapidă electrică, mult mai simplu şi rapid faţă de variantele pneumatice sau hidraulice, versiunea 2023 a sculelor HPX/EXP cu insert detaşabil pentru maşini de ştanţat Thick-Turret etc.
„Ce vă poate ajuta să deveniți cel mai bun fabricant din industrie? Un partener de scule care înțelege că o sculă este mai mult decât o simplă sculă... este o soluție. O soluție pentru reducerea timpului de inactivitate. O soluție pentru creșterea eficienței. O soluție pentru aplicații complexe. O soluție pentru obținerea unui avantaj competitiv,” a declarat PETER EINWICH, European Sales Manager la Wilson Tool, la deschiderea expoziției. „Înțelegem că producătorii se confruntă cu provocări în fiecare zi, și am dezvoltat soluții pentru a-i ajuta să rămână competitivi.”
SM TECH SRL este distribuitorul sculelor Wilson Tool în România. Pentru mai multe informații despre gama completă de scule ştantare şi abkant, vizitați website-ul https://www.sm-tech.ro
