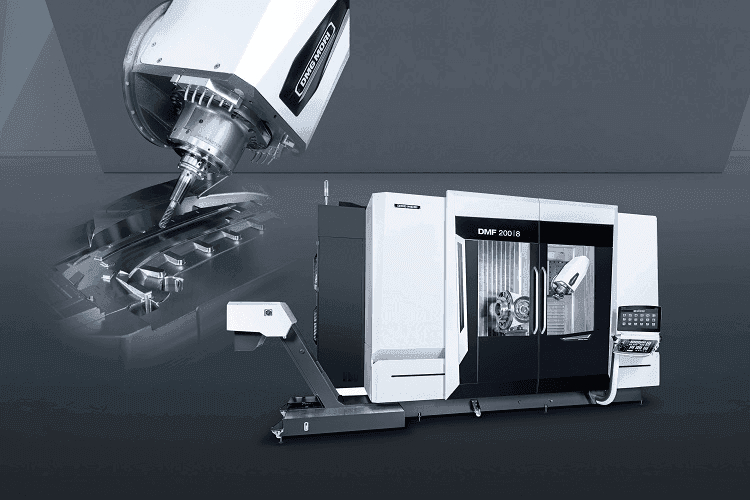

Premiera mondială a DMF 200|8 stabilește noi standarde în prelucrarea cu 5 axe de înaltă precizie și productivă a componentelor structurale și a inserțiilor de matriță de până la 2.300 mm lungime.
„Cu DMF 200|8, DMG MORI a reușit să continue povestea de succes a mașinilor cu coloană mobilă din gama de 5 axe, cu peste 2.700 de mașini instalate pe piață până în prezent.
Astfel, premiera mondială reprezintă, de asemenea, performanța absolută a preciziei în prelucrare, ceea ce duce seria echipamentelor cu coloană mobilă la un nivel nemaivăzut până acum.
Cu o masă rigidă care măsoară 2.300x850 mm și deplasări de 2.000x800x850 mm, DMF 200|8 oferă utilizatorilor din industriile de ştanţe & matrițe și „aerospace" suficientă capacitate pentru a prelucra flexibil chiar și componente structurale lungi sau inserții de matriță.” Markus REHM, director general DECKEL MAHO Seebach
Capacitatea de încărcare a mesei este de 2.000 kg. În timpul dezvoltării noului concept de mașină, zona de lucru a mașinii a fost optimizată prin schimbul inovator al sculei.
Schimbul are loc în spatele mesei de lucru - rapid, fără coliziuni și sigur în proces, astfel încât să poată fi utilizată întreaga suprafaţă de prindere.
În comparaţie cu modelul predecesor, zona de lucru a DMF 200|8 este cu peste 50% mai mare, creând noi posibilităţi pentru prelucrarea componentelor complexe.
Echiparea DMF 200|8 cu scule lungi de 400 mm este un punct de vânzare unic în această clasă de utilaje.
Concept inovator în seria echipamentelor cu coloană mobilă:
- Rigiditate maximizată prin trei ghidaje liniare în axa X.
- Performanţă constantă de frezare datorită proiecţiilor constante.
- Suprafeţe de calitate superioară și precizie ridicată prin acţionări directe pe axele Y și Z.
- Cea mai mare flexibilitate în prelucrare datorită capului de frezare pe axa B cu o rază de pivotare de ± 120°.
- Suprafaţă mare de lucru cu deplasări de X = 2.000 / Y = 800 / Z = 850 mm.
- Schimb unic și inovator al sculelor în spatele mesei de lucru, rapid, fără coliziuni și sigur pe durata proceselor.
- Flexibilitate în configuraţia extinsă printr-un sistem modular și o mare varietate de opţiuni.
- Precizie termică foarte mare pe termen lung datorită standardului conceptului de răcire holistică.
- Dinamică ridicată cu traversări rapide de până la 50 m/min ca standard și până la 80 m/min cu acţionare liniară pe axa X (opţional).
Prelucrare de cea mai înaltă precizie pentru toleranţe reduse ale componentelor
Un argument principal pentru mașinile cu coloană mobilă de la DMG MORI a fost întotdeauna stabilitatea lor, astfel încât DMG MORI a luat în considerare în mod explicit această zonă.
DMF 200|8 a fost proiectat în așa fel încât soluţia (axa Y în consolă) să asigure rigiditate constantă pe întreaga lungime a axei.
Cele trei ghidaje liniare din axa X consolidează stabilitatea mașinii și creează baza necesară pentru o prelucrare extrem de precisă și productivă.
Chiar dacă sania Y are o cursă foarte mare, puterea axului principal poate fi utilizată cu ușurinţă la parametrii maximi fără ca mașina să-şi modifice rigiditatea.
Măsurile extinse de răcire standard asigură o precizie termică ridicată pe termen lung cu cele mai mici toleranţe, în timp ce șuruburile cu bile cu antrenare directă în axele Y și Z asigură cele mai bune finisaje de suprafaţă.
6/2020 23 DMF 200|8 a fost proiectat în așa fel încât soluţia (axa Y în consolă) să asigure rigiditate constantă pe întreaga lungime a axei. Cele trei ghidaje liniare din axa X consolidează stabilitatea mașinii și creează baza necesară pentru o prelucrare extrem de precisă și productivă.
Chiar dacă sania Y are o cursă foarte mare, puterea axului principal poate fi utilizată cu ușurinţă la parametrii maximi fără ca mașina să-şi modifice rigiditatea.
Măsurile extinse de răcire standard asigură o precizie termică ridicată pe termen lung cu cele mai mici toleranţe, în timp ce șuruburile cu bile cu antrenare directă în axele Y și Z asigură cele mai bune finisaje de suprafaţă.

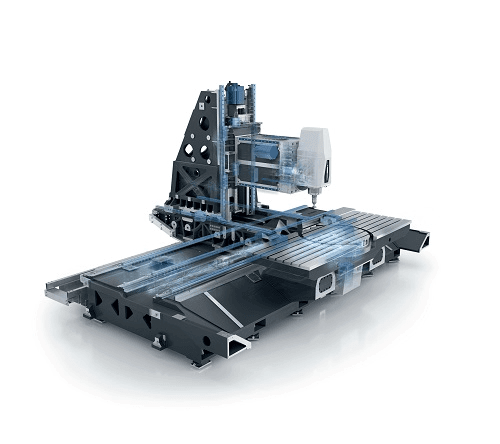

- Măsurile extinse de răcire standard asigură o precizie termică ridicată pe termen lung cu cele mai mici toleranțe.
DMF 200|8 se deplasează la viteze rapide de până la 50 m/min în standard.
Cu acţionarea liniară opţională pe axa X, aceasta atinge până la 80 m/min, asigurând o prelucrare dinamică și extrem de productivă în orice moment.

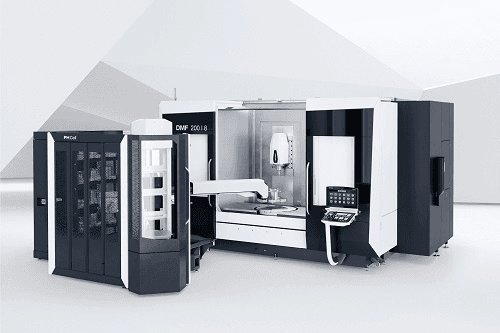

- Orientat spre viitor şi competitiv: DMF 200|8 permite integrarea unei soluţii de automatizare PH Cell (pallet handling)
Capul de frezare pe axa B - cuplul său maxim de strângere este de 6.000 Nm - oferă un domeniu de pivotare de +/- 120° și, astfel, flexibilitatea necesară în prelucrarea pe 5 axe.

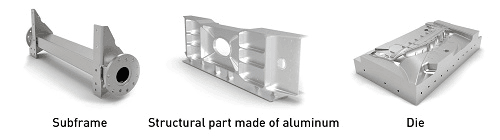

- FOTO - Conceptul inovator de mașină al DMF 200|8 asigură flexibilitate și productivitate maximă în industrii cheie precum industria de ştanţe & matriţe sau în sectorul „aerospace".
Un sistem extensiv de arbore modular completează varietatea de echipamente.
Arborele principal „speed MASTER" cu 15.000 min-1 este soluţia standard pentru această maşină.
„Bineînţeles, cu o garanţie de 36 de luni, indiferent de performanţele de funcţionare”, adaugă Markus Rehm.

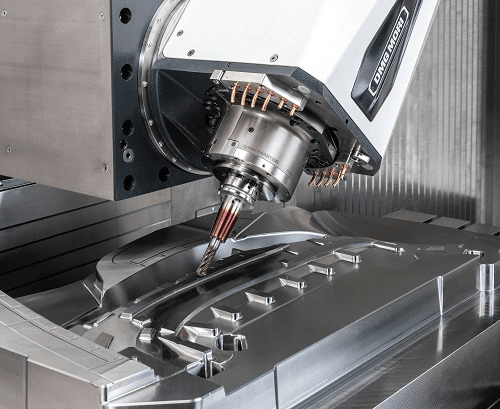

- Prelucrarea cu precizie a matriței pentru ştanţe & matriţe.
O versiune cu cuplu ridicat cu 200 Nm este disponibilă în sistemul de arbore modular, precum și un arbore de 20.000 rpm.

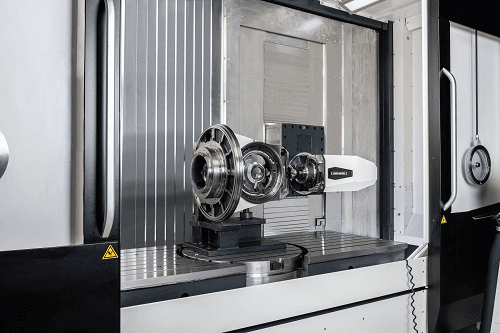

- Producţia de subansamble pentru maşinile-unelte (mese în consolă)
Automatizat și digitalizat
Pe partea de comandă numerică, DMF 200|8 este echipat cu CELOS și SIEMENS și vine cu cea mai recentă versiune a CELOS în standard, astfel încât utilizatorii sunt bine echipaţi pentru producţia digitalizată.
Markus Rehm se referă la producţia orientată spre viitor și competitivă pe mașina cu coloană mobilă: „DMF 200 | 8 permite integrarea unei soluţii de automatizare DMG MORI precum PH Cell (pallet handling)."
