După succesul pe care l-a obţinut DMC 60 H linear anul trecut, DMG/MORI prezintă în premieră: DMC 80H linear. Proiectat pentru piesele de dimensiuni mari, acest centru de prelucrare orizontal impresionează, precum fratele său mai mic, prin precizie maximă şi o dinamică excelentă. Transmisii liniare, o magazie de scule inteligentă şi construcţia modulară oferă soluţii foarte productive de prelucrare, indiferent de variantă. DMC 60 H Linear are, de asemenea, o nouă opţiune importantă: o magazie de paleţi rotativă RS12, oferind astfel utilizatorilor mai multă flexibilitate.
Domeniile de utilizare ale seriei DMC H linear sunt variate, precum multiplele sale posibilităţi de configurare. Ca şi DMC 60 H linear, DMC 80 H linear este predestinat atât pentru prelucrări clasice, cât şi pentru prelucrarea componentelor cutiei de viteze şi ale motorului în industria de automobile. Cursele de deplasare sunt ideale pentru prelucrarea de cartere şi chiuloase pentru motoarele în V şi pentru motoare cu 6 cilindri în serie. De asemenea, dă posibilitatea centrului DMC 80H linear să-şi mărească paleta de aplicaţii pe care le poate realiza – spre exemplu în industria hidraulică sau pentru realizarea de piese complexe din industria de apărare.
Toate aceste exemple de aplicaţii au un lucru important în comun: cererea mare de productivitate, precizie şi flexibilitate. Aceasta din urmă este, pentru noul centru de prelucrare orizontal, zona de lucru: 630mm x 630mm cu o suprafaţă generoasă de prindere ce poate găzdui piese cu un diametru de până la 1000mm. Pot fi prelucrate, pe varianta de 5 axe echipată cu masă pivotantă rotativă, piese cu o înălţime maximă de 900mm şi o greutate maximă de 600 kg. În ceea ce priveşte masa rotativă NC, aceste valori ajung până la 1100mm şi 900 kg. Cerinţa redusă de spaţiu pentru schimbătorul de palete aduce un plus de productivitate, iar noul concept de design a dus la reducerea amprentei pe sol la doar 19 m², devenind astfel cea mai compactă maşină din această clasă.
Printre multiplele variante de echipare, noul centru orizontal oferă posibilităţi remarcabile, inclusiv o paletă variată de arbori cu turaţii în varianta standard de 12.000 rpm (20 kW, 110 Nm), până la turaţii de 18.000 rpm cu prindere HSK-A100 şi 430 Nm, stabilind noi standarde în prelucrările grele.

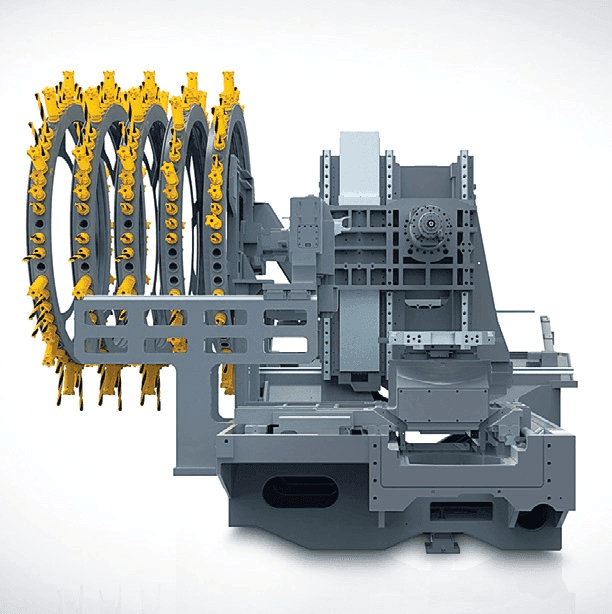

Centru de prelucrare orizontal se dovedeşte la fel de versatil şi atunci când vine vorba de magazia de scule de tip disc. În varianta standard, HSK-A63, există o capacitate de stocare pentru 40 de scule. Se poate opta pentru extinderea capacităţii de stocare a magaziei de scule până la 363 posturi, în cazul în care se adaugă discuri suplimentare. În combinaţie cu un sistem rapid şi eficient de schimbare a sculei, pentru a micşora intervalul „din şpan în şpan“, se ajunge la un timp de sub 2,6 secunde. Echipată cu HSK–A100, magazia are o capacitate de 243 de scule, în varianta cea mai extinsă. Ambele opţiuni pot stoca scule cu o lungime de până la 650mm.
Axele X, Y şi Z sunt, de asemenea, remarcabile în ceea ce priveşte dinamica de top, datorită tehnologiei liniare. Deplasările rapide de până la 80 m/min garantează viteze mari de prelucrare, iar acceleraţia de 0.8 g asigură şi dinamica necesară. Pentru a asigura precizia de lungă durată a transmisiilor liniare, a arborelui principal şi a mesei rotative - DMG / MORI SEIKI îşi pune încrederea în răcirea eficientă a acestor componente. Amplasarea motoarelor este un alt mijloc utilizat pentru a preveni abaterile datorate temperaturii: motoarele liniare sunt situate în afara zonei de lucru, astfel încât acestea nu au niciun efect termic în timpul prelucrării.
Evacuarea şpanului din interiorul maşinii a fost, de asemenea, optimizată de către DMG / MORI SEIKI în timpul proiectării lui DMC 80 H linear. O singură apărătoare verticală din oţel asigură fiabilitatea pe termen lung, în timp ce canalele abrupte previn obturarea şi asigură o evacuare rapidă a şpanului. Un transportor spiralat, situat central, aduce şpanul în partea din spate a maşinii. Acestea asigură accesul cu uşurinţă la spaţiul de lucru şi la panoul comenzii numerice: Siemens 840D solutionline oferă operatorilor posibilităţi extinse de programare şi este integrată într-un panou ergonomic SLIMline cu monitor de 15”.
Flexibilitate sporită pentru DMC 60H linear datorită magaziei rotative de paleţi.
În viitor, portofoliul de produse se va extinde şi va include un DMC 60H Linear echipat cu magazia de paleţi RS12. Zece paleţi suplimentari sau mai degrabă un total de 12 paleţi, oferă utilizatorului şansa de a reacţiona în mod individual şi flexibil în situaţii diferite. Încărcarea maximă de 600 kg/palet este similară cu încărcarea pe palet a maşinii standard DMC 60H linear. Dimensiunile unui palet sunt de 500 x 500mm. Magazia rotativă contribuie la reducerea timpilor intermediari, deoarece paleţii individuali pot fi încărcaţi în mod paralel faţă de prelucrarea primară, iar manipularea paletului este complet automatizată.
Octavian Andrițoiu este Managing Director DMG/MORI SEIKI România
