Presele de îndoit tablă tip abkant joacă un rol esențial în fluxul de producție al firmelor din domeniul prelucrării tablei. Flexibilitatea acestui gen de utilaje face ca aplicațiile să fie extrem de variate, iar gama de materiale ce pot fi îndoite este mare. Mulți utilizatori îndoaie pe abkant și materiale sensibile, precum inoxul, aluminiul, tabla pre-vopsită sau alte materiale care nu se mai vopsesc ulterior și pentru care urmele sau zgârieturile cauzate de procesul de îndoire nu sunt admise din considerente de calitate sau estetice. O provocare majoră în îndoirea acestor materiale o reprezintă reducerea sau eliminarea urmelor cauzate de umerii V-ului prismei (scula inferioară/matriţa abkantului), care vin în contact cu materialul și se imprimă pe acesta.
Există mai multe soluţii la această problemă, iar alegerea soluţiei optime depinde de aplicaţia specifică. În continuare, vom enumera câteva dintre aceste soluţii:
- Utilizarea de folii din uretan teflonat sau din material textil special

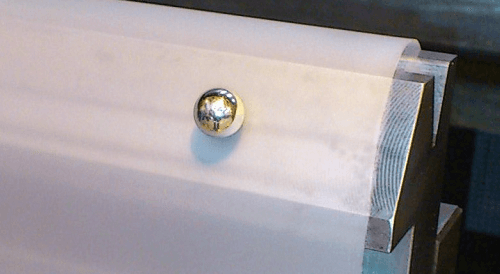

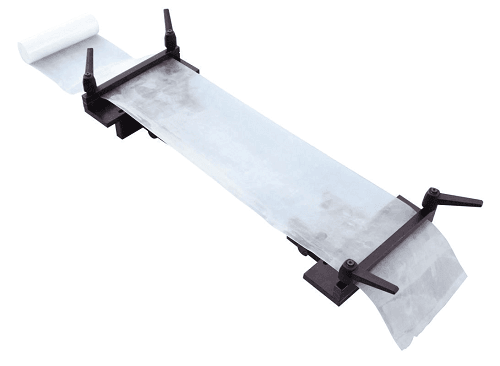

Aceasta este cea mai accesibilă și folosită soluţie, putând fi utilizată cu sculele existente (nu necesită scule speciale). Folia este fixată pe suprafaţa superioară a prismei (matriţei abkantului), între prismă și materialul de îndoit. Foliile de uretan teflonat sunt disponibile în role de 30 metri sau mai puţin (de exemplu 10 metri/20 metri etc), având diverse grosimi (0,4 mm, 0,6 mm, 0,8 mm etc) în funcţie de aplicaţie (o grosime mai mare a materialului de îndoit necesită o grosime mai mare a foliei). Fixarea foliei pe prismă poate fi realizată cu un dispozitiv ca cel din foto 1. Alternativ folia poate fi fixată cu magneţi pe prismă – foto 2. În plus faţă de foliile de protecţie la îndoire din uretan teflonat, există şi o altă variantă de folie mult mai rezistentă și cu rezultate excelente, datorită grosimii reduse (0,2 mm), reprezentată de o folie specială de protecţie textilă. Aceasta necesită un buget mai mare, dar oferă o durabilitate crescută. Pentru detalii privind modul de utilizare a foliilor de protecţie, vă rugăm să consultaţi filmul disponibil la link-ul prezentat la finalul articolului.
- FOTO 1.
- FOTO 2.
- Utilizarea de prisme cu inserturi sintetice pentru eliminarea urmelor de material
În acest caz, prisma de îndoire este practic compusă dintr-un suport (holder) în care se pot monta inserturi din uretan cu diverse deschideri V (conform foto 3). Aceste inserturi sunt disponibile pentru o gamă largă de deschideri V și unghiuri. Această soluţie este excelentă din punct de vedere al durabilităţii, însă dezavantajul este reprezentat de repetabilitatea mai scăzută (unghiul de îndoire poate varia uşor). Se poate aplica cu rezultate bune la piesele care nu necesită toleranţe foarte strânse la unghi.
- FOTO 3.
- Utilizarea de prisme cu rază mărită la umeri

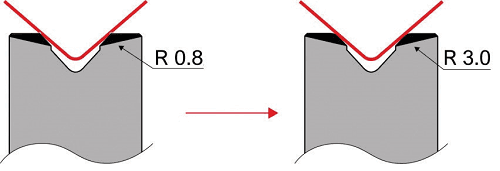

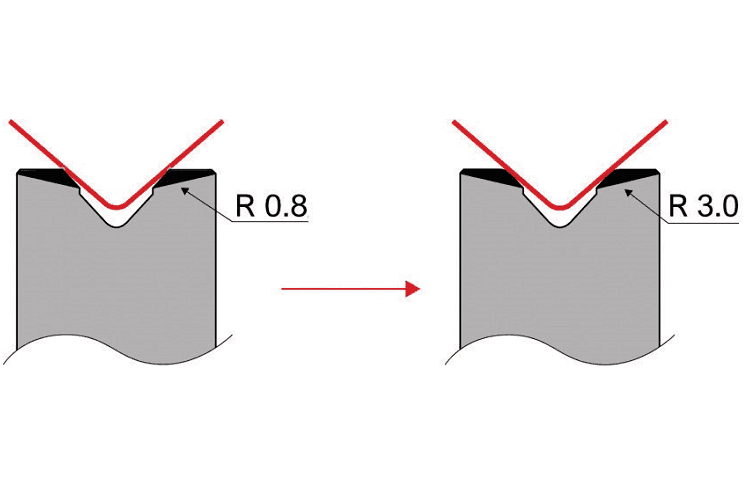

Există o gamă dedicată de prisme care au razele la umeri mărite, reducând astfel urmele lăsate pe material (conform foto 4).
- FOTO 4.
- Îndoirea pe bara de uretan in loc de prisma V

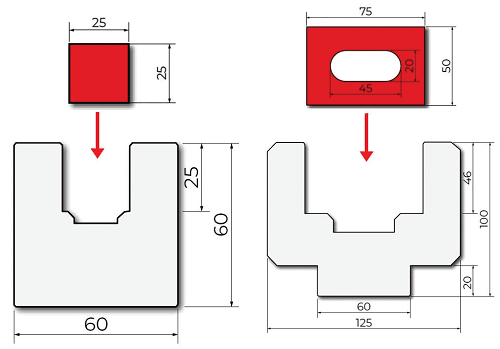

Această metodă este practicată mai ales la piesele cu raze medii sau mari. La fel ca şi la cazul 2, prismele sunt compuse dintr-un suport/holder în care se introduce un bloc (pătrat sau dreptunghiular) de uretan (conform foto 5). Piesa este împinsă de poanson (care are, de asemenea, o rază mare) în acest bloc de uretan.
- FOTO 5.
- Utilizarea de prisme cu umeri rabatabili (Rolleri Rolla-V sau Wilson Tool V Series Black)
Un exemplu de astfel de prisme este gama Rolla-V de la Rolleri sau V-Series Black de la Wilson Tool. Aceste scule funcţionează conform principiului prezentat în foto 6.
- FOTO 6.
Aceasta reprezintă cea mai bună soluţie, dar implică o investiţie iniţială mai mare. Prismele cu umeri rabatabili se amortizează însă rapid având în vedere gama lor mare de aplicaţii.
Avantajele prismelor tip Rolla-V:
- îndoire la inox, aluminiu etc. fără urme sau cu urme mult reduse faţă de o prismă V clasică
- îndoire muchii mici (mult mai mici faţă de un V echivalent)
- evitarea (sau reducerea) deformăriii găurilor situate aproape de linia de îndoire
- evitarea operaţiilor secundare prin îndoiri speciale ce nu pot fi făcute cu scule clasice
- evitarea depunerii de material de pe piesă pe prismă și reciproc
- mai puţine schimbări de sculă la abkant
- ideale şi pentru îndoiri cu rază
Urmele lăsate de prismă pot fi reduse și prin alegerea potrivită a deschiderii V pentru fiecare aplicaţie specifică. O deschidere V mai mică decât cea optimă poate duce la o forţă mai mare de îndoire și o imprimare mai accentuată a umerilor în piesă. De asemenea, este important ca raza la poanson (cuţit) să nu fie prea mică pentru aplicaţie (aceasta poate fi, de asemenea, imprimată în material în cazul razelor prea mici). Câteva reguli generice pentru alegerea razei potrivite a cuţitului pot fi găsite pe site-ul www.sm-tech.ro
Pentru toate metodele prezentate mai sus, puteţi găsi o prezentare detaliată și clipuri video demonstrative la adresa: https://www.sm-tech.ro/eliminare-urme-la-indoire-pe-abkant/ (link ce poate fi accesat şi de pe telefonul mobil scanând codul QR din articol). SM TECH vă stă la dispoziţie cu plăcere cu soluţia potrivită de îndoire pentru aplicaţia d-voastră!
