Ca unul dintre liderii mondiali în producția de scule de precizie, Gühring evidențiază soluțiile sale avansate pentru strungurile cu cap mobil, punând accent pe precizie, fiabilitate a procesului și eficiență în spații restrânse. Compania prezintă două noi serii inovatoare, System 208 și System 222, concepute special pentru canelare și debitare pe strunguri cu cap mobil, răspunzând astfel provocărilor producției moderne.
System 208: Precizie şi fiabilitate la prelucrarea pe strunguri cu cap mobil
Cu noul System 208, Gühring lansează un sistem de canelare special dezvoltat pentru strunguri cu cap mobil. Geometria sa specială, gradul ridicat de interschimbabilitate și avantajele dovedite ale duratei de viață a sculei răspund în mod specific cerințelor pentru prelucrarea micro-pieselor complexe prin strunjire.
Design compact pentru spaţii restrânse
Strungurile cu cap mobil funcționează adesea în spații extrem de limitate. Exact aici intervine System 208. Plăcuța de așchiere romboidală, rectificată, cu două muchii active, este proiectată astfel încât să poată fi utilizată cu precizie chiar și pe mașini mici, cu alimentatoare de bare. Cu o adâncime maximă de canelare de 8 mm, sistemul acoperă operațiuni uzuale, de la debitare până la canelare și strunjire longitudinală.
Pentru utilizator, aceasta înseamnă o sculă care acoperă o gamă largă de aplicații într-un format compact, fără a compromite stabilitatea sau precizia. În teste de teren, sculele utilizate în cadrul System 208 au prezentat o durată de viață cu până la 30% mai mare comparativ cu competiția. În plus față de durabilitatea crescută, utilizatorii au beneficiat de timpi de ciclu mai scurți și procese mai stabile. Pentru clienți, acest lucru se traduce prin mai puține schimbări de scule, costuri reduse pe piesă și producție în serie stabilă.
Fiabilitate ridicată datorită unei interfeţe precise
O caracteristică centrală a System 208 este interfața sa de înaltă precizie, cu o acuratețe la schimb de ±0,015 mm. Această precizie asigură poziționarea exactă a muchiilor active după fiecare schimbare a plăcuței. În practică, acest lucru reduce timpii de setare și minimizează rebuturile.
Șurubul de prindere nou dezvoltat, cu Torx- Plus dublu față, permite schimbări rapide direct pe mașină. Aceasta economisește timp în timpul procesului și facilitează manipularea pentru operator.
Accent pe beneficii pentru client
System 208 oferă avantaje pentru diverse industrii:
- Sectorul medical: prelucrare precisă a componentelor complexe, de exemplu implanturi și instrumente
- Electronică și robotică: fiabilitate ridicată pentru loturi mici și producție de volum mare
- Tehnologia conectorilor: prelucrarea sigură a materialelor dificile
În toate aceste domenii, System 208 asigură o disponibilitate mai mare a mașinii, durate mai lungi de funcționare per sculă și reducerea costului total pe componentă.
În ce constă programul de canelare?
Programul System 208 include următoarele componente:
- Plăcuțe de așchiere rectificate cu precizie și acoperire nanoA, în cinci variante geometrice (GE, GP, GR, GZ neutral & GZ R/L) pentru diferite operațiuni de canelare, cu adâncimi de până la 8 mm
- Portscule de 10×10, 12×12, 16×16 mm, dreapta/stânga, cu sau fără IC
- Nou șurub de prindere Torx Plus pentru manipulare rapidă
Astfel, sistemul acoperă numeroase aplicații tipice pe strungurile cu cap mobil – de la debitare și canelare, până la operațiuni complexe de strunjire inversă.
Concluzie: beneficiile System 208
System 208 este mai mult decât o simplă dezvoltare a sistemelor de canelare existente. Este conceput special pentru condițiile tehnologice ale strungurilor cu cap mobil și răspunde provocărilor principale: spațiu limitat, precizie ridicată și fiabilitate a procesului. Gühring a creat un nou sistem care respectă cerințele tehnice și, în același timp, îmbunătățește rentabilitatea producției.
Spaţiu extrem de limitat? Portscule ideale pentru canelarea pe strunguri cu cap mobil
Programul de debitare System 222 este completat de o serie de portscule special dezvoltate pentru debitarea pe strunguri cu cap mobil, în spații restrânse. Datorită caracteristicilor lor speciale, portsculele permit schimbarea comodă a plăcuțelor direct pe mașină și asigură o fiabilitate ridicată a procesului.
Probleme la canelare pe strunguri cu cap mobil
La utilizarea sculelor de canelare pe strunguri cu cap mobil, există o problemă care apare în multe situații de prindere: spațiul în camera mașinii este limitat, ceea ce face scula dificil de accesat. În plus, multe portscule convenționale nu sunt utilizabile pe aceste mașini din cauza dimensiunilor lor.
„Portsculele standard anterioare aveau o lungime a capului prea mare pentru a fi utilizate pe majoritatea strungurilor cu cap mobil,” explică Marc Wiesner, Manager de produs pentru scule de canelare la Gühring. „De aceea, am scurtat semnificativ lungimea capului acestei serii de portscule.”
Portsculele oferă stabilitate maximă datorită lungimii reduse a capului. Acestea au și un șurub de prindere nou dezvoltat, cu Torx Plus pe ambele fețe. Împreună cu o cheie Torx Plus cu lungime redusă, schimbarea plăcuțelor devine mult mai ușoară și se poate face direct pe mașină.
Schimbarea comodă a plăcuţelor aşchietoare în spaţii restrânse

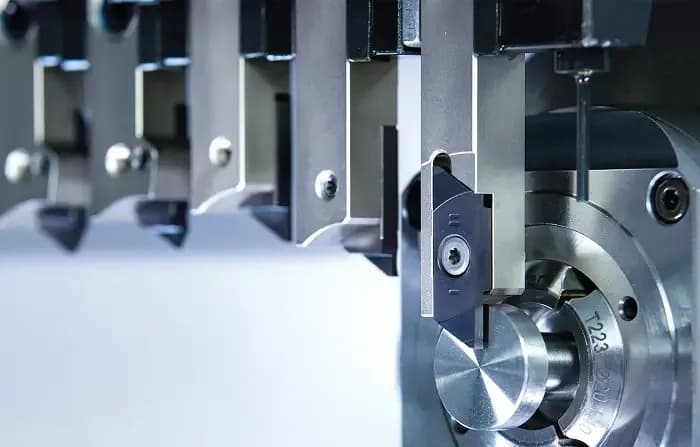

Designul compact al portsculei permite prinderea acesteia astfel încât muchia așchietoare să fie aproximativ la aceeași înălțime cu celelalte scule.
Acest lucru asigură stabilitate la canelare, previne interferențele de contur și simplifică programarea. Șurubul de prindere poate fi accesat cu cheia Torx scurtată, în ciuda distanței mici față de portscula vecină. Torx Plus de pe ambele părți ale șurubului de prindere permite acționarea acestuia și din cealaltă parte, facilitând schimbarea rapidă și comodă a plăcuțelor așchietoare.
Portsculă cu răcire de precizie pentru un finisaj superior al suprafeţei
Adâncimea de canelare și diametrul maxim al barei portsculă au fost adaptate cerințelor de debitare pe strungurile cu cap mobil, pentru stabilitate maximă și fiabilitate a procesului. În plus, portscula are răcire de precizie pe fețele de așchiere și de degajare ale plăcuțelor de canelare. Acest lucru favorizează ruperea optimă a așchiilor, minimizează generarea de căldură și asigură performanțe ridicate constante chiar și la materiale dificile, precum oțelul de înaltă calitate.
Diverse variante pentru stabilitate maximă
Portsculele cu lungime redusă a capului sunt disponibile în cele mai comune dimensiuni pătrate: 10×10 mm, 12×12 mm și 16×16 mm, precum și dimensiunile corespunzătoare în inch. Toate portsculele menționate sunt disponibile în variante pentru mâna stângă și dreaptă, cu sau fără răcire internă.
Concluzie: avantajele portsculelor System 222
Noua serie de portscule System 222 de la Gühring este special concepută pentru spațiile limitate din strungurile cu cap mobil. Datorită lungimii scurtate a capului, a șurubului de prindere cu Torx Plus pe ambele părți și a designului compact, permite schimbarea rapidă și comodă a plăcuțelor direct pe mașină. Stabilitatea ridicată susține o prelucrare fiabilă.
Avantajele portsculelor System 222:
- Schimbare comodă a plăcuțelor în spațiile restrânse din camera mașinilor
- Stabilitate maximă la debitare
- Răcire de precizie pe fețele de așchiere și de degajare ale plăcuțelor de canelare, pentru finisaje perfecte
Cele două dezvoltări remarcabile dedicate prelucrării pe strunguri cu cap mobil, System 208 și System 222, răspund cerințelor actuale de productivitate, durabilitate și siguranță a procesului, contribuind la reducerea timpilor de ciclu și a costurilor de fabricație.
